Hauptmerkmale
110 kW / 150 PS Nennleistung – Bietet eine robuste Motorsteuerung für industrielle Hochleistungsprozesse
Integrierte Leistungsmessung & Energie-Dashboard – Echtzeit-Energieverbrauchsüberwachung ohne zusätzliche Hardware
Integrierte Prozessüberwachung und -steuerung – Integrierte PID-Regler- und Prozessoptimierungsfunktionen
Stop-and-Go-Funktion – Reduziert den Energieverbrauch während der Standby-Phasen und unterstützt bis zu 30 % Energieeinsparung
Erweiterte Konnektivität – Native Ethernet-, Modbus TCP- und Modbus Serial-Schnittstellen; optionale Kommunikationsmodule für Profibus DP, PROFINET, DeviceNet, EtherNet/IP und CANopen
STO-Sicherheitsfunktion – Safe Torque Off-zertifiziert nach SIL 3 für Anwendungen im Bereich der funktionalen Sicherheit
Anlagenüberwachung und -schutz – Driftüberwachung und proaktive Wartungswarnungen
Erzwungene Konvektionskühlung – Der Lüfter läuft, wenn das Laufwerk in Betrieb ist (bei diesem Modell nicht konfigurierbar).
Technische Parameter
Kernvorteile
1. Integriertes Energiemanagement und Prozesssteuerung
Der ATV630C11N4 geht über eine einfache Motordrehzahlregelung hinaus. Er beinhaltet Integrierte Leistungsmessung und ein Energie-Dashboard das den kWh-Verbrauch, die Betriebsstunden und die Kostendaten direkt auf dem Display des Laufwerks anzeigt.Die eingebauten Prozessüberwachung und -steuerung Funktionen wie ein PID-Regler ermöglichen es dem Antrieb, Durchfluss-, Druck- oder Temperaturkreisläufe ohne separaten Regler zu steuern, wodurch Systemkosten und -komplexität reduziert werden..
2. Deutliche Energieeinsparungen durch Stop-and-Go-Funktion
Der innovative Stop-and-Go-Funktion Der Antrieb schaltet sich bei fehlender Nachfrage automatisch in den Standby-Modus und reduziert so den Energieverbrauch drastisch. In Kombination mit variabler Drehzahlregelung anstelle von Festdrehzahlregelung kann der ATV630 Folgendes erreichen: bis zu 30 % Energieeinsparung in Pumpen- und Lüfteranwendungen.
3. Umfassende Konnektivität und Webserver
Mit natives Ethernet und Modbus TCP Das ATV630C11N4 ist so konzipiert, dass es sich ohne zusätzliche Module nahtlos in moderne Anlagennetzwerke integrieren lässt.Das Modul bietet folgende Funktionen 3 integrierte RJ45-Kommunikationsports Standardmäßig ausgestattet – 1 Ethernet-Anschluss und 2 serielle AnschlüsseOptionale Kommunikationsmodule unterstützen praktisch alle gängigen Industrieprotokolle..
4. Robuste Prozesszuverlässigkeit und Schutz
Der Antrieb verfügt über einen umfassenden Motor- und Prozessschutz, einschließlich Driftüberwachung, Anlagenüberwachung und Erkennung von Phasenausfällen am Ausgang. Der STO-Funktion (Safe Torque Off) ist nach SIL 3 zertifiziert und ermöglicht so die Implementierung von funktionalen Sicherheitssystemen ohne externe Sicherheitsschütze, wodurch der Verdrahtungs- und Schaltschrankbedarf reduziert wird..
5. Kompaktes All-in-One-Design
Der ATV630C11N4 integriert Antrieb, EMV-Filter und Kommunikationsschnittstellen in einem einzigen Gerät, wodurch der Platzbedarf im Schaltschrank und die Installationszeit reduziert werden. "Alles-in-einem"-Konzept minimiert die Anzahl der benötigten Komponenten, vereinfacht die Beschaffung und senkt die Gesamtbetriebskosten..
Anwendungen
Der ATV630C11N4 wurde speziell für Anwendungen im Bereich der Flüssigkeits- und Gasförderung in industriellen Prozessen entwickelt:
Empfohlene Modelle und verwandte Produkte
Was ist im Lieferumfang enthalten?
Hinweis: IP21-Kit, Kommunikationsmodule, I/O-Erweiterungen und Netzreaktoren werden separat verkauft.
Warum bei uns kaufen?
Auf Lager – Sofort versandfertig
Vollständig getestet – Jede Einheit wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei Anwendung und Konfiguration verfügbar
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist das Schneider Electric ATV630C11N4?

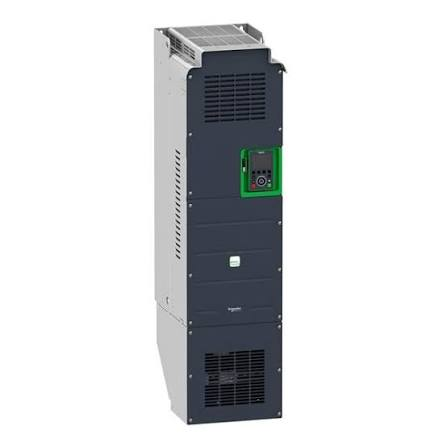

Es handelt sich um ein Hochleistungsgerät. Altivar Process ATV630 Frequenzumrichter bewertet bei 110 kW (150 PS) Für den normalen Betrieb. Es ist für Anwendungen im Bereich der Flüssigkeits- und Gasförderung konzipiert, einschließlich Pumpen-, Lüfter- und Kompressorsteuerung in industriellen Prozessen..
Frage 2: Welche Nennleistung hat dieser Antrieb?
Der ATV630C11N4 hat eine Nennleistung von 110 kW / 150 PS für normalen Betrieb (leichte Überlastung, bis zu 120 %) und 90 kW / 125 PS für hohe Belastungen (erhebliche Überlastung, bis zu 150 %).
Frage 3: Worin besteht der Unterschied zwischen normaler Beanspruchung und Schwerlastbeanspruchung?
Normalbetrieb (ND) ist für Anwendungen geeignet, die eine leichte Überlastung (bis zu 110-120%) erfordern, wobei die Motorleistung nicht höher als die Nennleistung des Antriebs sein darf. Hochleistungsversion (HD) Es eignet sich für Anwendungen, die eine erhebliche Überlastung (bis zu 150 %) erfordern, wobei die Motorleistung die um eine Nennleistung reduzierte Nennleistung des Antriebs nicht überschreiten darf. Der ATV630C11N4 ist im ND-Modus für 110 kW und im HD-Modus für 90 kW ausgelegt..
Frage 4: Welche Kommunikationsprotokolle werden unterstützt?
Standardprotokolle umfassen Modbus TCP, Ethernet und Modbus SerialOptionale Kommunikationsmodule ermöglichen Profibus DP V1, PROFINET, DeviceNet, EtherNet/IP, CANopen und BACnet MS/TP.
Frage 5: Welche Schutzklasse hat dieses Laufwerk?
Das ATV630C11N4 hat ein Schutzklasse IP00 (Offenes Gestell, Schrankmontage erforderlich). Es kann aufgerüstet werden auf IP21 mit dem optionalen Kit VW3A9704.
Frage 6: Verfügt dieses Laufwerk über eine Sicherheitsfunktion?
Ja. Das ATV630C11N4 beinhaltet STO (Safe Torque Off) zertifiziert nach SIL 3wodurch die Implementierung von funktionalen Sicherheitssystemen ohne externe Schütze ermöglicht wird.
Frage 7: In welchem Temperaturbereich wird das Gerät betrieben?
Das Laufwerk funktioniert von 50 °C bis 60 °C mit Reduzierungsfaktor.
Frage 8: Welche Abmessungen und welches Gewicht hat es?
Die Abmessungen sind 320 mm breit × 852 mm hoch × 390 mm tiefGewicht ist 82 kg.
Frage 9: Was ist die Stop-and-Go-Funktion?
Der Stop-and-Go-Funktion Der Antrieb schaltet bei fehlendem Bedarf automatisch in einen Energiesparmodus und reduziert so den Energieverbrauch im Leerlauf. Diese Funktion ermöglicht Energieeinsparungen von bis zu 30 % bei Pumpen- und Lüfteranwendungen..
Frage 10: Was ist die maximale Ausgangsfrequenz?
Der Ausgangsfrequenzbereich ist 0,1 bis 500 Hz.
Frage 11: Ist der Lüfter konfigurierbar?
Beim ATV630C11N4 ist der Lüfterbetrieb kann nicht konfiguriert werden — Der Lüfter ist immer dann aktiv, wenn das Laufwerk läuft..
