Neue Siemens 6ES7417-4XL04-0AB0 SIMATIC S7-400 CPU Zentraleinheit

Neue Siemens 6ES7417-4XL04-0AB0 SIMATIC S7-400 CPU Zentraleinheit

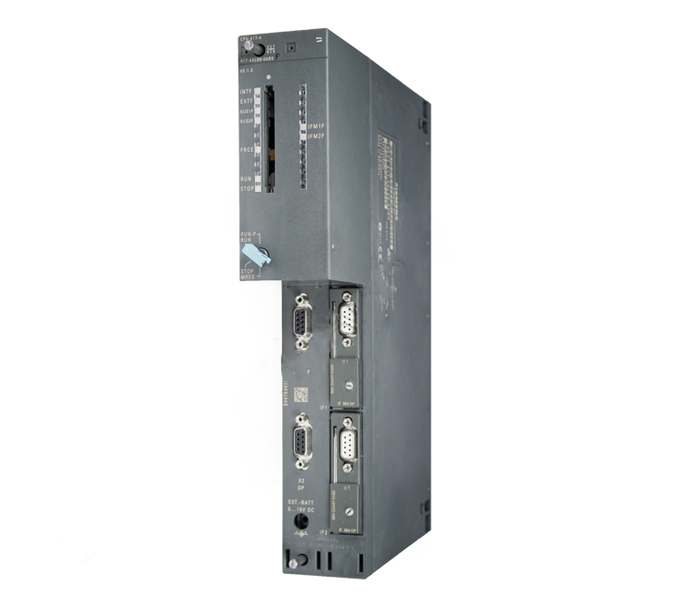

Der Siemens 6ES7417-4XL04-0AB0 ist ein SIMATIC S7-400 CPU 417-4 Zentrale Verarbeitungseinheit, entwickelt für leistungsstarke Automatisierungsanwendungen in großtechnischen Industrieanlagen.Das Modul beinhaltet ein MPI/DP-Schnittstelle und ein engagiertes PROFIBUS DP-Anschluss, mit zwei zusätzlichen Steckplätzen für Plug-in IFM-Module zur Erweiterung der Kommunikationsmöglichkeiten.

  • Artikelnummer :

    6ES7417-4XL04-0AB0

  • Bestellung (Mindestbestellmenge) :

    1 Piece

  • Zahlung :

    EXW

  • Produktursprung :

    Germany

  • Verschiffungshafen :

    Wuhan

  • Lieferzeit :

    3~5 days

  • Gewicht :

    3kg

  • Produktdetails



    SpezifikationBeschreibung
    HerstellerSiemens
    Modell6ES7417-4XL04-0AB0
    ProduktfamilieSIMATIC S7-400
    ProdukttypCPU 417-4 Zentraleinheit
    Arbeitsspeicher20 MB insgesamt (10 MB Code + 10 MB Daten)
    Integrierter Ladespeicher256 KB RAM
    Erweiterbarer LadespeicherFEPROM (Flash) bis zu 64 MB; RAM bis zu 64 MB über Speicherkarte
    BearbeitungszeitenBit: 0,03 µs; Wort: 0,03 µs; Festkomma: 0,03 µs; Gleitkomma: 0,09 µs
    Schnittstelle 1MPI, 12 Mbit/s
    Schnittstelle 2PROFIBUS DP
    Schnittstelle 3 & 4Steckbare IFM-Module (IF 964-DP)
    Max. DP-Geräte125
    Max. E/A-Adressbereich16 KB Eingänge / 16 KB Ausgänge (gesamt)
    S7 Zähler2.048
    S7 Timer2.048
    Datenblöcke (DB)Max. 8.191 (DB 0 reserviert); max. 64 KB pro Eintrag
    Funktionsbausteine ​​(FB)Max. 6.144
    Funktionsaufrufe (FC)Max. 6.144
    Stromverbrauch der Backplane1,7 A bei 5 V Gleichstrom
    StromausfallTyp. 6 W
    Backup-BatterieJa, alle Daten sind gepuffert; typ. 600 µA Backup-Strom
    Abmessungen (B x H x T)219 mm x 290 mm x 50 mm
    Gewichtca. 1,238 kg
    Engineering-SoftwareSTEP 7 V5.2 SP1 HF3 oder höher mit Hardware-Update
    Firmware-VersionV4.0
    UrsprungslandDeutschland (DE)
    LebenszyklusstatusNicht mehr erhältlich (1. Januar 2021) – ersetzt durch 6ES7417-4XT07-0AB0

    Empfehlungen für verwandte Produktmodelle



    ModellBeschreibungTypische Anwendung
    6ES7417-4XL04-0AB0 (dieses Modell)CPU 417-4, 20 MB, MPI/DP, 2x IFM-SteckplätzeGroßflächige Automatisierung (eingestellt)
    6ES7417-4XT07-0AB0Offizieller Ersatz – CPU 417-4, 30 MB (15 MB Code + 15 MB Daten), MPI/DP, 2x IFM-SteckplätzeMigrationspfad für Neuinstallationen
    6ES7417-4XT05-0AB0CPU 417-4, 30 MB Arbeitsspeicher, NachfolgevarianteAlternative Ersatzoption
    6ES7416-3XL00-0AB0CPU 416-3, 3,2 MB ArbeitsspeicherAnwendungen im kleineren Maßstab
    6ES7417-5HT06-0AB0CPU 417-5H PN/DP, redundant, 32 MBHochverfügbarkeitssysteme
    6ES7964-2AA04-0AB0Plug-in IFM-Modul (IF 964-DP)Zusätzliche PROFIBUS DP-Schnittstelle
    6ES7954-8Lxxx-0AA0Speicherkarte (FLASH/RAM) zur Erweiterung des LadespeichersProgramm- und Datenspeicherung

    Zahlung & Lieferung

    Häufig gestellte Fragen

    Frage 1: Wird die 6ES7417-4XL04-0AB0 noch produziert?

    NEIN. Diese CPU war Die Produktion wurde von Siemens am 1. Januar 2021 eingestellt. Es ist jetzt nur noch über Zulieferer und als Ersatzteil für bestehende Anlagen erhältlich. Der offizielle Ersatz ist der/die/das 6ES7417-4XT07-0AB0, das bietet 30 MB Arbeitsspeicher (15 MB Code + 15 MB Daten) im Vergleich zu den 20 MB dieses Modells .

    Frage 2: Worin besteht der Unterschied zwischen 6ES7417-4XL04-0AB0 und 6ES7417-4XT07-0AB0?

    Der 6ES7417-4XT07-0AB0 ist die direkter Nachfolger mit erhöhtem Arbeitsgedächtnis (30 MB (gegenüber 20 MB). Beide CPUs verfügen über die gleiche Verarbeitungsgeschwindigkeit (0,03 µs Bitoperationen), MPI/DP-Schnittstellen und zwei Steckplätze für IFM-Module. Die 4XT07 wird für Neuinstallationen und als Migrationspfad für nicht mehr erhältliche 4XL04-Einheiten empfohlen. .

    Frage 3: Welche Software wird zur Programmierung dieser CPU benötigt?

    Die 6ES7417-4XL04-0AB0 benötigt STEP 7 V5.2 SP1 HF3 oder höher mit dem entsprechenden Hardware-Update (HW-Update) Es unterstützt STEP 7 Classic (V5.x) und ist nicht direkt im TIA Portal konfigurierbar – Benutzer haben Schwierigkeiten gemeldet, es im Hardwarekatalog von TIA Portal V14 zu finden. .

    Frage 4: Kann diese CPU in redundanten (H) Systemen eingesetzt werden?

    NEIN. Die 6ES7417-4XL04-0AB0 ist eine Standard-CPU (nicht redundant)Für redundante Hochverfügbarkeitsanwendungen CPU 417-5H Es wird eine Serie (z. B. 6ES7417-5HT06-0AB0) benötigt, die fehlertolerante S7-400H-Konfigurationen mit ruckfreiem Umschalten unterstützt. .

    Frage 5: Was sind die häufigsten Ursachen für LED-Fehler mit der Meldung „SF“ (Systemfehler)?

    Häufige Ursachen sind:

    • Firmware-/Konfigurationsfehler: Stellen Sie sicher, dass die Hardwarekonfiguration mit der tatsächlichen Firmware-Version (V4.0) übereinstimmt.

    • Speicherkartenprobleme: Überprüfen Sie, ob die Speicherkarte (FLASH/RAM) ordnungsgemäß eingesetzt und formatiert ist.

    • BatterieausfallDie CPU verwendet eine Pufferbatterie, um alle Daten zu puffern; überprüfen Sie die Batteriespannung und tauschen Sie die Batterie gegebenenfalls aus.

    • BuskommunikationsfehlerPROFIBUS DP-Kabel, Stecker und Anschlüsse prüfen
