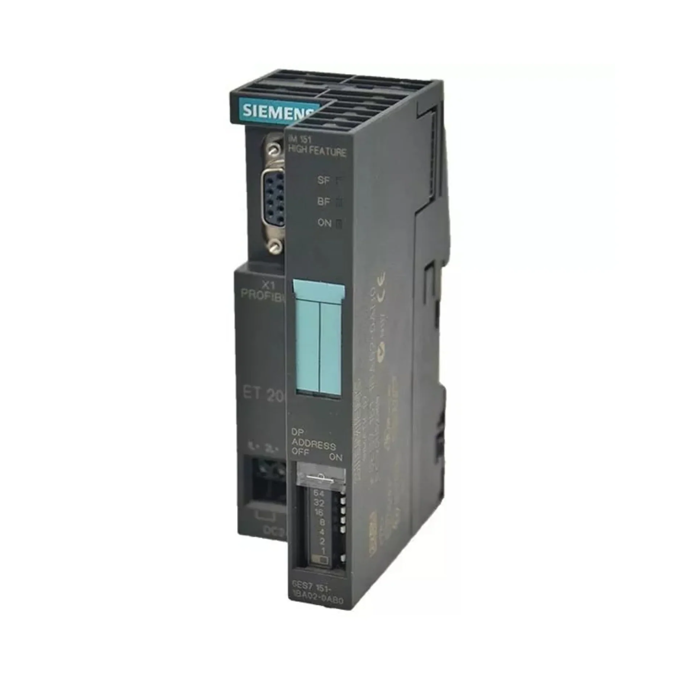

Neues Siemens 6ES7151-1BA02-0AB0 SIMATIC DP IM151-1 High Feature Interface-Modul

Neues Siemens 6ES7151-1BA02-0AB0 SIMATIC DP IM151-1 High Feature Interface-Modul

Der Siemens 6ES7151-1BA02-0AB0 ist ein SIMATIC DP IM151-1 High Feature Schnittstellenmodul für die ET 200S verteiltes E/A-SystemEs dient als Kopfstation und verbindet diese mit 63 Peripheriemodule zu einer zentralen Steuerung über PROFIBUS DP bei Übertragungsraten bis zu 12 Mbit/s.

  • Artikelnummer :

    6ES7151-1BA02-0AB0

  • Bestellung (Mindestbestellmenge) :

    1 Piece

  • Zahlung :

    EXW

  • Produktursprung :

    Germany

  • Verschiffungshafen :

    Wuhan

  • Lieferzeit :

    3~5 days

  • Gewicht :

    3kg

  • Produktdetails



    SpezifikationBeschreibung
    HerstellerSiemens
    Modell6ES7151-1BA02-0AB0
    ProduktfamilieSIMATIC DP, ET 200S
    ProdukttypSchnittstellenmodul IM151-1 mit hoher Funktionalität
    BusprotokollPROFIBUS DP
    Übertragungsrate9,6 kbit/s bis 12 Mbit/s
    Physikalische SchnittstelleRS-485, 9-poliger D-Sub-Anschluss mit Abschlussmodul
    Adressraum244 Byte Eingänge / 244 Byte Ausgänge
    Maximale Module63 Peripheriemodule
    Isochroner ModusJa (Anwendungssynchronisierung bis zum Terminal)
    SYNCHRONISIEREN/EINFRIERENUnterstützt
    Direkter DatenaustauschUnterstützt
    Versorgungsspannung24 V Gleichstrom (20,4 – 28,8 V)
    EingangsstromMax. 200 mA ab 1L+
    StromausfallTyp. 3,3 W
    Stromausfall-BypassMindestens 20 ms
    IsolierungPROFIBUS DP zu Elektronik: Ja; Backplane-Bus zu Elektronik: Nein
    Isolationsprüfspannung500 V Gleichstrom
    Diagnose-LEDsBF (Busfehler, rot), SF (Gruppenfehler, rot), EIN (24V-Versorgung, grün)
    Firmware-UpdateÜber PROFIBUS DP mit HW Config (STEP 7 V5.1 SP3 oder höher)
    Abmessungen (B × H × T)45 mm × 119,5 mm × 75 mm
    GewichtCa. 150 g
    Betriebstemperatur0 °C bis +60 °C
    SchutzklasseIP20
    ZertifizierungenCE, UL, ATEX Zone 2
    LebenszyklusstatusAbgesagt (1. Oktober 2023) – Nur als Ersatzteil erhältlich

    Empfehlungen für verwandte Produktmodelle



    ModellBeschreibungTypische Anwendung
    6ES7151-1BA02-0AB0 (dieses Modell)IM151-1 High Feature, PROFIBUS DP, 12 Mbit/s, 244 Byte I/OStandard ET 200S-Anwendungen mit isochronen Anforderungen
    6ES7151-1AA06-0AB0IM151-1 Standard, kostengünstigere VarianteGrundlegende ET 200S-Anwendungen ohne isochronen Modus
    6ES7151-1CA00-0AB0IM151-1 FO (Glasfaser), für optisches PROFIBUSUmgebungen, die anfällig für elektromagnetische Störungen sind
    6ES7151-3BA23-0AB0IM151-3 PN/DP, PROFINET + PROFIBUS SchnittstelleMigration zu PROFINET-Netzwerken
    6ES7155-6AU00-0BN0Empfohlener Ersatz – SIMATIC ET 200SP IM155-6 PNNeuinstallationen; Migration von ET 200S auf ET 200SP
    6ES7193-4CA40-0AA0Terminalmodul für ET 200SErforderliche Beendigung für den Betrieb IM151-1
    6ES7131-6BH01-0BA06ES7321-1BH02-0AA06GK7342-5DA03-0XE06ES7 414-5HM06-0AB0
    6ES7131-6BF01-0BA06ES7321-1BL00-0AA06GK7343-1EX30-0XE06ES7407-0KA02-0AA0
    6ES7132-6BH01-0BA06ES7321-1CH00-0AA06GK7343-1EX21-0XE06ES7400-2JA00-0AA0
    6ES7132-6GD51-0BA06ES7322-1BH01-0AA06GK7343-1CX10-0XE06ES7960-1AA06-0XA0
    6ES7132-6BH00-0AA06ES7322-1BL00-0AA06GK7343-1GX21-0XE06ES7960-1AA04-5AA0
    6ES7132-6BD20-0BA06ES7322-1HF01-0AA06GK7343-1GX31-0XE06ES7952-1AP00-0AA0
    6ES7132-6BF01-0BA06ES7322-1HH01-0AA06ES7390-1AB60-0AA06ES7971-0BA00
    6ES7134-6GF00-0AA16ES7322-5HF00-0AB06ES7390-1AE80-0AA06GK7443-1EX30-0XE0
    6ES7134-6HB00-0CA16ES7323-1BH01-0AA06ES7390-1AF30-0AA06ES7400-1JA01-0AA0
    6ES7134-6FB00-0BA16ES7323-1BL00-0AA06ES7390-1AJ30-0AA06ES7412-5HK06-0AB0
    6ES7134-6HD01-0BA16ES7331-1KF01-0AB06ES7307-1EA01-0AA06ES7960-1AB06-0XA0
    6ES7135-6FB00-0BA16ES7331-1KF02-0AB06ES7307-1KA02-0AA06ES7414-3FM07-0AB0
    6ES7135-6HD00-0BA16ES7331-7KB02-0AB06ES7972-0BA42-0XA06ES7414-3EM07-0AB0
    6ES7136-6BA00-0CA06ES7331-7KF02-0AB06ES7972-0BB42-0XA06ES7952-1KK00-0AA0
    6ES7136-6DB00-0CA06ES7331-7NF00-0AB06ES7972-0BA12-0XA06ES7492-1AL00-0AA0
    6ES7136-6PA00-0BC06ES7331-7NF10-0AB06ES7972-0BB12-0XA06ES7421-1EL00-0AA0
    6ES7155-6BA01-0CN06ES7331-7PF01-0AB06ES7972-0BA52-0XA06ES7952-1KL00-0AA0
    6ES7155-6AU01-0BN06ES7331-7PF11-0AB06ES7972-0BB52-0XA06ES7431-7KF00-6AA0

    Zahlung & Lieferung

    Häufig gestellte Fragen

    Frage 1: Was ist die Hauptfunktion des Bauteils 6ES7151-1BA02-0AB0?

    Es ist ein Schnittstellenmodul (Kopfstation) für das verteilte E/A-System ET 200S. Es bietet Anschlussmöglichkeiten für bis zu 63 Peripheriemodule zu einer zentralen Steuerung über PROFIBUS DPVerwaltung der gesamten Datenkommunikation zwischen den E/A-Modulen und der Master-SPS .

    Frage 2: Wird dieses Modul noch produziert?

    NEIN. Die 6ES7151-1BA02-0AB0 war abgesagt am 1. Oktober 2023und wird nun als bezeichnet Nur ErsatzteilSiemens empfiehlt die Migration zu SIMATIC ET 200SP System für neue Projekte .

    Frage 3: Was ist der isochrone Modus und warum ist er wichtig?

    Isochroner Modus synchronisiert den E/A-Zyklus mit dem PROFIBUS DP-Buszyklus und dem Anwendungsprogramm und gewährleistet so deterministische Reaktionszeiten mit minimalem Jitter. Dies ist entscheidend für Anwendungen zur Bewegungssteuerung wo präzises Timing für koordinierte Achsenbewegungen unerlässlich ist .

    Frage 4: Was zeigen die Diagnose-LEDs an?

    Das Modul verfügt über drei LEDs:

    • BF (Busfehler, rot)PROFIBUS DP-Kommunikationsfehler

    • SF (Gruppenfehler, rot)Modul- oder Kanalfehler

    • EIN (grün)Die 24-V-Versorgungsspannung ist vorhanden und liegt innerhalb der Toleranz.

    Frage 5: Was sind häufige Ursachen für „BF“-Fehler (Bus Fault)?

    Häufige Ursachen sind:

    • Fehlendes Abschlussmodul – sicherstellen, dass das Abschlussmodul an der letzten Station ordnungsgemäß installiert ist

    • Falsche Baudrate – Überprüfen Sie, ob der DP-Master und IM151-1 für die gleiche Übertragungsrate konfiguriert sind.

    • Kabel-/Steckerprobleme – Überprüfen Sie die Integrität des PROFIBUS-Kabels und den Sitz des D-Sub-Steckers.

    • Adresskonflikte – Überprüfen Sie, ob die DP-Slave-Adresse im Netzwerk eindeutig ist.
