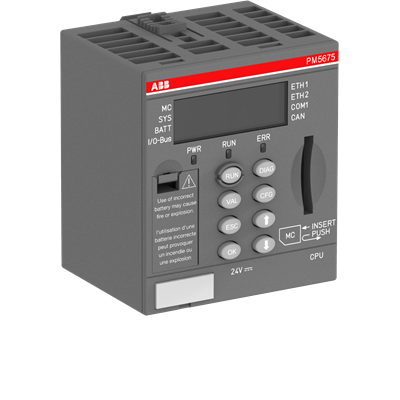

Neues Original ABB PM5675-2ETH 1SAP151500R0378 AC500 Prozessormodul

Neues Original ABB PM5675-2ETH 1SAP151500R0378 AC500 Prozessormodul

Der ABB PM5675-2ETH 1SAP151500R0378 ist die Hochleistungsprozessormodul im AC500 V3-Serie.Das Modul umfasst 2 unabhängige Ethernet-Schnittstellen (als interner Schalter konfigurierbar), DÜRFEN Und RS-232/RS-485 Bordanschlüsse und unterstützt bis zu 10 S500 E/A-Module lokal mit 320 digitalen oder 160 analogen Kanälen.

  • Artikelnummer :

    PM5675-2ETH

  • Bestellung (Mindestbestellmenge) :

    1 Piece

  • Zahlung :

    EXW

  • Produktursprung :

    Germany/Sweden/China

  • Verschiffungshafen :

    Wuhan

  • Lieferzeit :

    3~5 days

  • Gewicht :

    3kg

  • Produktdetails



    SpezifikationBeschreibung
    HerstellerABB
    ModellPM5675-2ETH
    Artikelnummer1SAP151500R0378
    ProduktfamilieAC500 V3 / S500 E/A
    ProdukttypProzessormodul (CPU)
    ProzessorMehrkernprozessor ARM Cortex-A53 64-Bit / TI ARM Cortex-A9 32-Bit RISC
    Prozessortaktfrequenz1 GHz
    Benutzerprogrammspeicher160 MB insgesamt (32 MB Code + Daten dynamisch allokiert)
    Benutzerdatenspeicher (gepuffert)1,5 MB (SRAM), davon 1024 kB behalten
    Benutzer-Flash-Disk8 GB (nicht entfernbar)
    SpeicherkartensteckplatzJa – MC5102 (Standard) oder MC5141 (hohe Anforderungen)
    Befehlszykluszeit (Binär)0,002 µs
    Minimale zyklische Aufgabe0,5 ms
    Onboard Ethernet2 x RJ45, 10/100 Base-TX, konfigurierbar als Switch oder unabhängig
    Onboard-Seriell (COM1)RS-232/RS-485 konfigurierbar, 9,6–115,2 kb/s, Modbus RTU/ASCII
    Onboard CANCAN 2A/2B, 50 kb/s–1 Mb/s, CANopen Master, J1939
    Maximale Anzahl lokaler E/A-ModuleBis zu 10 S500/S500-eCo-Module
    Max Digital I/O320 Eingänge / 320 Ausgänge
    Max Analog I/O160 Eingänge / 160 Ausgänge
    Modbus TCPClient/Server; bis zu 120 parallele Modbus-Clients
    OPC UA-ServerJa – 30.000 kostenlose Tags, integrierte Sicherheit
    IEC 60870-5-104Unterstützt (Fernsteuerungsprotokoll)
    DNP3Unterstützt (bis zu 15.000 Datenpunkte)
    Versorgungsspannung24 V Gleichstrom (19,2–28,8 V)
    Aktueller Verbrauch140 mA (Modul allein); max. 950 mA (alle Module/E/A)
    Abmessungen7,2 × 8,4 × 7,1 cm
    Gewicht135 g (nur Modul)
    EchtzeituhrJa, mit Akku-Backup (TA521/TA522)
    ProgrammiersprachenST, IL, FBD, SFC, CFC (IEC 61131-3)
    System-FirmwareVerfügbar ab SystemFW 3.1.0

    Empfehlungen für verwandte Produktmodelle



    ModellBeschreibungTypische Anwendung
    PM5675-2ETH (1SAP151500R0378) (dieses Modell)AC500 V3 Flaggschiff-CPU, 160 MB, 1 GHz, 8 GB Flash-SpeicherHochleistungs-Maschinensteuerung, Bewegungssteuerung, IoT
    PM5670-2ETH (1SAP151000R0378)AC500 V3 CPU, 80 MB, 1 GHz, 1 GB FlashAnwendungen im mittleren bis hohen Leistungsbereich
    PM5650-2ETHAC500 V3 CPU, 80 MB, 600 MHz, 512 MB FlashStandard-Leistungsanwendungen
    PM5630-2ETHAC500 V3 CPU, 8 MB, 300 MHz, 128 MB FlashAC500 V3-Einsteigeranwendungen
    TB5610-2ETH (1SAP111300R0278)Terminalbasis, 1 CPU + 1 Kommunikationssteckplatz, 2 ETHErforderlicher Anschlusssockel für PM5675
    TB5620-2ETH (1SAP112300R0278)Terminalbasis, 1 CPU + 2 KommunikationssteckplätzeAnwendungen, die eine stärkere Erweiterung erfordern
    TA521Adapterkabel mit Knopfzelle für RTC-BackupBatterie-Backup für Echtzeituhr
    TA522Adapter für CR2450-BatterieAlternative RTC-Batterieoption

    Zahlung & Lieferung

    Häufig gestellte Fragen

    Frage 1: Was ist die Hauptfunktion des PM5675-2ETH?

    Es ist das Flaggschiff-Prozessormodul der AC500 V3-Serie, zuständig für die Ausführung von Benutzerprogrammen, die Verwaltung der E/A-Kommunikation und die Abwicklung der gesamten Steuerungslogik in komplexen Automatisierungssystemen. Mit 160 MB Benutzerspeicher, 1-GHz-Mehrkernprozessor, Und 8 GB Flash-SpeicherEs ist für anspruchsvolle Anwendungen konzipiert, die eine schnelle Verarbeitung und einen großen Datenspeicher erfordern.

    Frage 2: Welche Kommunikationsprotokolle werden an Bord unterstützt?

    Das Modul umfasst 2 unabhängige Ethernet-Schnittstellen (Modbus TCP, OPC UA, IEC 60870-5-104, DNP3, HTTP/HTTPS, FTP, SMTP, NTP), 1 serieller Anschluss (RS-232/RS-485, Modbus RTU, ASCII) und 1 CAN-Anschluss (CANopen Master, J1939, CAN 2A/2B) Zusätzliche Feldbusprotokolle (PROFIBUS, PROFINET, EtherCAT) werden über optionale Kommunikationsmodule unterstützt.

    Frage 3: Wie viele Ein-/Ausgabegeräte können lokal angeschlossen werden?

    Der PM5675-2ETH unterstützt bis zu 10 S500/S500-eCo E/A-Module auf dem lokalen I/O-Bus, der maximal 320 digitale Ein-/Ausgänge oder 160 analoge Ein-/Ausgänge Für größere Systeme ist eine dezentrale Ein-/Ausgabe über Feldbus (PROFIBUS, PROFINET, EtherCAT) mit Kommunikationsmodulen möglich.

    Frage 4: Unterstützt diese CPU Bewegungssteuerung?

    Ja. Der PM5675-2ETH unterstützt PLCopen-Bewegungssteuerung über integrierte CANopen- oder optionale EtherCAT-Kommunikationsmodule. Mit einem EtherCAT CM werden typische synchronisierte Achsen unterstützt. 0,5 ms Zykluszeit Es unterstützt auch CAN-Synchronisierung für einfachere Bewegungsanwendungen.

    Frage 5: Wie sehen die Details zu Bestellung und Lebenszyklus aus?

    Der PM5675-2ETH ist unter der Teilenummer PM5675-2ETH erhältlich. 1SAP151500R0378 und erfordert System-Firmware 3.1.0 oder höher Das Modul ist Aktiv im ABB-Lebenszykluskatalog. A Terminalbasis (TB5610-2ETH oder TB5620-2ETH) müssen separat bestellt werden. Die Preise der Vertriebspartner variieren erheblich, von etwa 180 USD** (Überschuss-/Günstiger-Kanal) bis **10.664 USD (offizieller Vorbestellungskanal).

HEISSE TAGS :

ABB PM5675-2ETH

AC500 V3 Flaggschiff-CPU

Prozessormodul 1SAP151500R0378

Eine Nachricht hinterlassen
Wenn Sie an unseren Produkten interessiert sind und mehr Details erfahren möchten, hinterlassen Sie bitte hier eine Nachricht. Wir werden Ihnen so schnell wie möglich antworten.
Thema : Neues Original ABB PM5675-2ETH 1SAP151500R0378 AC500 Prozessormodul

Verwandte Produkte

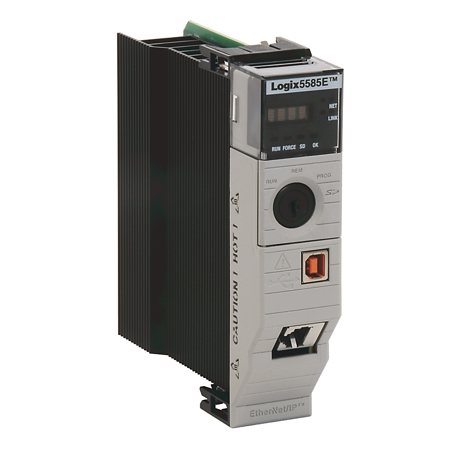

  • Neues Original Allen-Bradley 1756-L85E ControlLogix 5580 Prozessormodul
    Neues Original Allen-Bradley 1756-L85E ControlLogix 5580 Prozessormodul

    Der Allen-Bradley 1756-L85E ist die Flaggschiff-Prozessor der ControlLogix 5580-Serie, die leistungsstarke programmierbare Automatisierungssteuerungsplattform von Rockwell Automation.Mit Unterstützung für 300 EtherNet/IP-Knoten, 256 Bewegungsachsen, Und 128.000 digitale E/A-PunkteEs ist für die anspruchsvollsten groß angelegten Automatisierungs-, Prozess- und Bewegungssteuerungsanwendungen konzipiert.

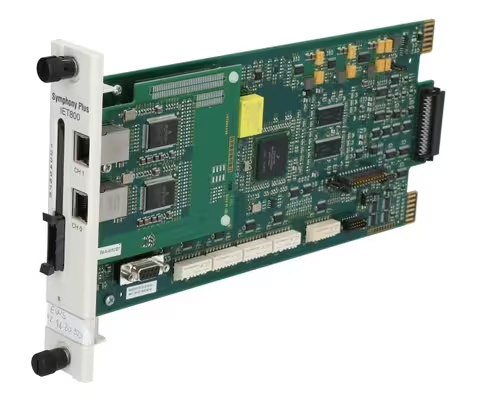

  • Neues Original ABB SPIET800 Symphony Plus Ethernet Computer Interface Unit Transfermodul
    Neues Original ABB SPIET800 Symphony Plus Ethernet Computer Interface Unit Transfermodul

    Der ABB SPIET800 ist ein Hochleistungs-Ethernet-CIU-Transfermodul (Computer Interface Unit) Entwickelt für ABB Symphony Plus und Vermächtnis Bailey INFI 90 Verteilte Steuerungssysteme (DCS). Es dient als kritische Kommunikationsbrücke zwischen den proprietären Systemen. INFI-NET-Steuerungsnetzwerk und modern Ethernet TCP/IP-Netzwerkeermöglicht einen nahtlosen Datenaustausch mit Host-Computern, SCADA-Systemen und übergeordneten Anwendungen wie 800xA Und S+ Engineering.

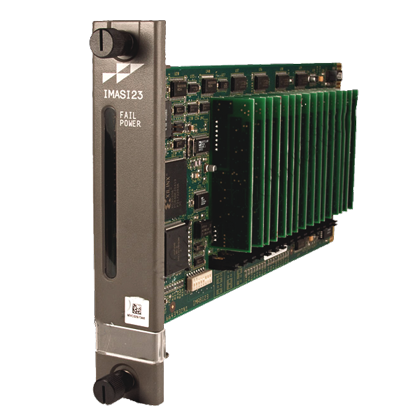

  • Neues Original ABB IMASI23 Universal-Analog-Eingangsmodul
    Neues Original ABB IMASI23 Universal-Analog-Eingangsmodul

    Der ABB IMASI23 ist ein 16-Kanal universelles analoges Eingangsmodul entworfen für die Symphony Plus / Harmony Rack I/O System (die Weiterentwicklung der Bailey INFI 90 DCS-Plattform). Es dient als zentrales Datenerfassungs-Frontend und wandelt analoge Feldsignale um – einschließlich Thermoelemente, Widerstandsthermometer, Millivolt- und Hochspannungssignale—in digitale Daten für den Controller.

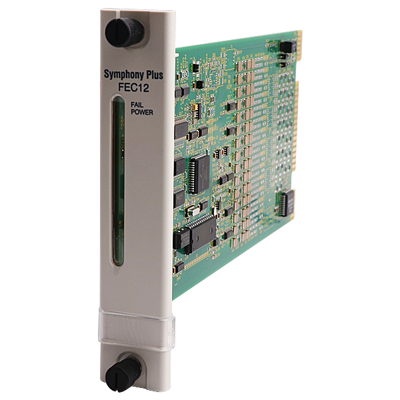

  • Neues Original ABB Bailey INFI 90 & Symphony Plus SPFEC12 Analog-Eingangsmodul
    Neues Original ABB Bailey INFI 90 & Symphony Plus SPFEC12 Analog-Eingangsmodul

    Der ABB SPFEC12 ist ein 15-Kanal-Analogeingangsmodul entworfen für die Symphony Plus S+ HR I/O (Harmony Rack) Serie, die als Standardkarte zur Erfassung analoger Signale dient für Bailey INFI 90 / Netto 90 Verteilte Steuerungssysteme (DCS). Es wandelt analoge Feldsignale (4–20 mA Strom oder 1–5 V Spannung) in digitale Daten für die Steuerung um und stellt damit die entscheidende Datenerfassungsschicht für die Prozesssteuerung in der Energieerzeugung, der Petrochemie und der Schwerindustrie bereit.

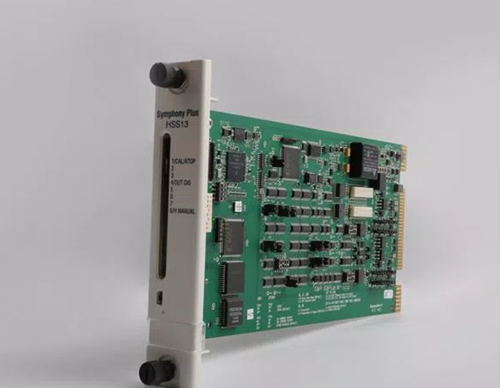

  • Neues Original ABB Bailey INFI 90 & Symphony Plus SPHSS13 Hydraulik-Servomodul
    Neues Original ABB Bailey INFI 90 & Symphony Plus SPHSS13 Hydraulik-Servomodul

    Der ABB SPHSS13 ist ein Hydraulisches Servomodul entworfen für die Symphony Plus HR-Serie (Harmony Rack) und Vermächtnis Bailey INFI 90 Verteilte Steuerungssysteme (DCS). Es dient als kritische Schnittstelle für die Positionierung im geschlossenen Regelkreis zwischen dem digitalen Regler und den hydraulischen Aktuatoren von Dampfturbinen, Gasturbinen und Wasserkraftwerken.

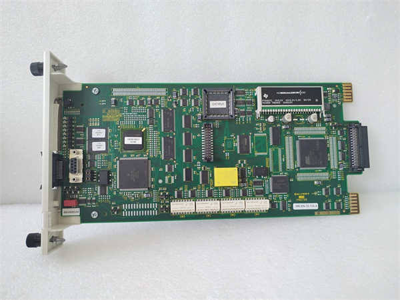

  • Neues Original ABB SPNPM22 Netzwerkverarbeitungsmodul (NPM)
    Neues Original ABB SPNPM22 Netzwerkverarbeitungsmodul (NPM)

    Der ABB SPNPM22 ist ein Netzwerkverarbeitungsmodul (NPM) für die Symphony Plus HR-Serie (Harmony Rack) und Vermächtnis Bailey INFI 90 Verteilte Steuerungssysteme (DCS). Es dient als das zentrales Kommunikationsgateway zwischen der Hochgeschwindigkeit INFI-NET-Werksnetzwerk (Cnet) und die lokalen ControlWay I/O-Bus, Verwaltung der Tokenübergabe, Ausnahmeberichterstattung und Zeitverteilung im gesamten Steuerungssystem.

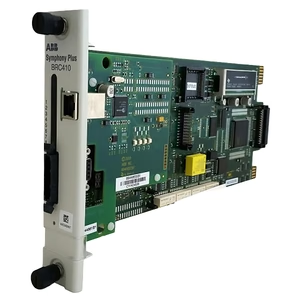

  • Neues Original ABB SPBRC410 Brückensteuerungsmodul (BRC)
    Neues Original ABB SPBRC410 Brückensteuerungsmodul (BRC)

    Der ABB SPBRC410 ist ein Brückensteuerungsmodul (BRC) entworfen für die Symphony Plus HR-Serie (Harmony Rack) verteiltes Steuerungssystem, das die Weiterentwicklung des bestehenden Systems darstellt INFI 90 Plattform. Sie dient als die Zentraleinheit zur Prozesssteuerung, Ausführung komplexer Steuerungsalgorithmen und Verwaltung der Kommunikation von Mehrkanal-E/A-Subsystemen.

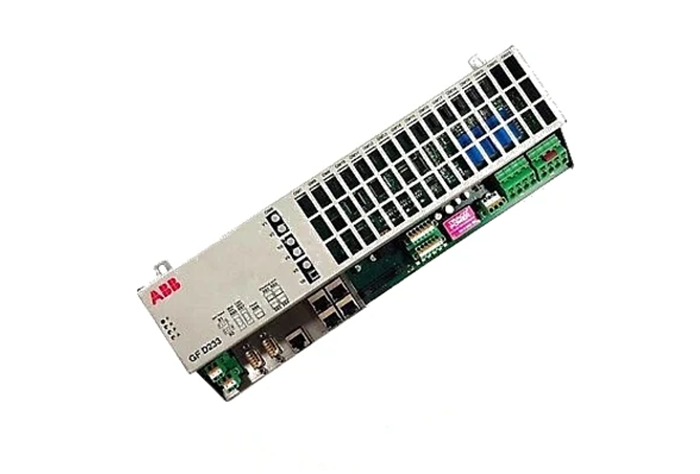

  • Neues Original ABB GFD233 GFD233A GFD233A103 3BHE22294R0101 Analog-E/A- und Steuerungsschnittstellenmodul
