Neues Original ABB 5SHX2645L0004 3BHL000389P0104 Integriertes Gate-Kommutiertes Thyristor-Modul (IGCT)

Neues Original ABB 5SHX2645L0004 3BHL000389P0104 Integriertes Gate-Kommutiertes Thyristor-Modul (IGCT)

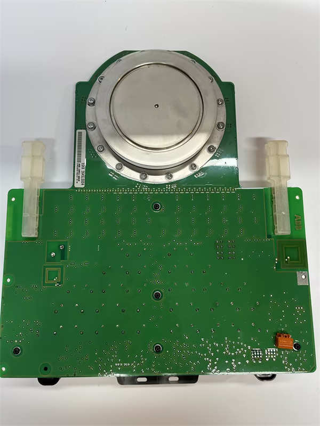

Der ABB 5SHX2645L0004 3BHL000389P0104ist ein Hochleistungs-IGCT-Modul (Integrated Gate-Commutated Thyristor) In Pressemappe (RC) Format, das als zentrales Schaltelement für ABB Mittelspannungsantriebe ACS1000 / ACS5000 / ACS6000, HGÜ-Systeme, STATCOM/FACTS-Geräte und Windkraftanlagen.

  • Artikelnummer :

    5SHX2645L0004 3BHL000389P0104

  • Bestellung (Mindestbestellmenge) :

    1 Piece

  • Zahlung :

    EXW

  • Produktursprung :

    Germany/Sweden/China

  • Verschiffungshafen :

    Wuhan

  • Lieferzeit :

    3~5 days

  • Gewicht :

    3kg

  • Produktdetails



    SpezifikationBeschreibung
    HerstellerABB
    Modell5SHX2645L0004
    Bestellnummer3BHL000389P0104
    ProdukttypIGCT RC (Reverse Conducting) Leistungshalbleitermodul
    Sperrspannung (V_DRM / V_RRM)4500 V
    Durchschnittlicher Durchlassstrom (IT(AV))2600 A (Tc=85°C, 180° Sinus-Halbwellen)
    Abschaltstrom (I_TGQM)Bis zu 2000 A (typisch)
    Stoßstrom (ITSM)48 kA (10 ms, 50 Hz)
    Durchlassspannung (VT)≤ 2,8 V bei IT=2600 A
    Gate-Ansteuerspannung+20 V / –20 V (erfordert dedizierte ABB-GDU)
    PaketPressverpackung, Keramikgehäuse, Ø 91 mm
    KühlungDoppelseitige Flüssigkeits- oder Zwangsluftkühlung
    Empfohlene Klemmkraft25–30 kN (Oberflächenebenheit) <30 μm)
    Sperrschichttemperatur–40 °C bis +125 °C
    SchaltfrequenzOptimiert für Mittelspannungsantriebe (bis zu ~2 kHz)
    Kompatible SystemeABB ACS1000, ACS5000, ACS6000
    GewichtCa. 2,6 kg (nur Modul)
    LebenszyklusstatusVeraltet / EOL – Nur Neuware

    Empfehlungen für verwandte Produktmodelle



    ModellBeschreibungTypische Anwendung
    5SHX2645L0004 (3BHL000389P0104) (dieses Modell)IGCT RC, 4500 V / 2600 A, Press-PackACS1000/5000/6000 Wechselrichter- und aktive Gleichrichterstufen
    3BHB003154R0101Komplettes Thyristorventilmodul / BaugruppeHöherwertiges Montagegehäuse 5SHX2645L0004 Einheiten
    5SHX2645L0002 (3BHB012961R0002)Verwandte IGCT-Variante, unterschiedliche Spannungs-/StromstärkeAlternative Mittelspannungsantriebskonfigurationen
    5SHY3545L0009 (3BHB013085R0001)Hochleistungsfähiger asymmetrischer IGCT, 4500 VACS6000 größere Leistungsabschnitte
    5SXE04-0150Thyristormodul, 4500 V / 1500 A, PressverpackungACS1000/6000 Gleichrichter- und Sanftanlaufsysteme
    GVC707AE01Hauptsteuerplatine für ACS6000Systemlogiksteuerung und Kommunikation

    Zahlung & Lieferung

    Häufig gestellte Fragen

    Frage 1: Was ist die Hauptfunktion des Bauteils 5SHX2645L0004?

    Es ist ein IGCT-Leistungshalbleitermodul Dieses Element dient als Hauptschaltelement in Mittelspannungsumrichtern. Es wandelt Gleichstrom in Wechselstrom mit variabler Frequenz (Wechselrichter) oder Wechselstrom in Gleichstrom (aktiver Gleichrichter) mit hohem Wirkungsgrad und hoher Fehlertoleranz um und ermöglicht so die präzise Drehzahlregelung großer Industriemotoren in den Bereichen Bergbau, Metallverarbeitung, Wasseraufbereitung und Energiewirtschaft.

    Frage 2: Worin unterscheidet sich die IGCT-Technologie von der IGBT-Technologie?

    IGCT kombiniert die hohe Sperrspannung und geringe Leitungsverluste eines GTO mit dem schnelles, störungsfreies Abschalten eines IGBTEs beinhaltet ein integrierte Toreinheit das in vielen Topologien keine externen Snubber-Schaltungen benötigt und somit die Gehäusekonstruktion vereinfacht. ausfallsicherer Kurzschluss-Fehlermodus ist besonders wertvoll in NPC-Dreipegel-Wechselrichtertopologien (Neutralpunktklemmung). .

    Frage 3: Worin besteht der Unterschied zwischen 5SHX2645L0004 und 3BHL000389P0104?

    5SHX2645L0004 ist die IGCT-Elementmodell (der Halbleiterchip), während 3BHL000389P0104 ist die ABB-Bestellnummer für das komplett werkseitig montierte und geprüfte Modul. Die beiden Nummern beziehen sich auf dasselbe physische Produkt und können bei der Bestellung synonym verwendet werden.

    Frage 4: Kann dieses Modul bei laufendem Laufwerk ausgetauscht werden?

    NEIN. Der Mittelspannungsantrieb muss vollständig stromlos und die DC-Bus-Kondensatoren entladen werden, bevor das Modul entnommen wird. Die Press-Pack-Montage erfordert Präzisionsspannkraft (25–30 kN) Verwendung kalibrierter Werkzeuge – unsachgemäßes Spannen kann zu sofortigem Ausfall oder verkürzter Lebensdauer führen.
