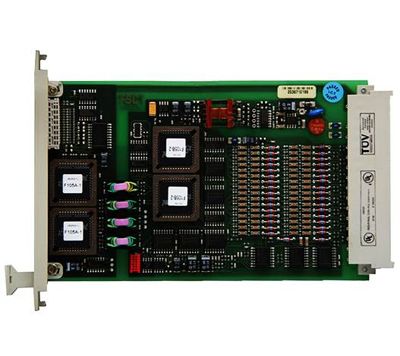

Der Honeywell 10105/2/1 ist ein ausfallsicheres analoges Eingangsmodul mit hoher Dichte aus dem Honeywell FSC (Fail-Safe Control)-System, das für sicherheitskritische Anwendungen in der Prozessindustrie entwickelt wurde. Es bietet 16 analoge Eingangskanäle mit einem nativen Eingangsbereich von 0–4,1 V Gleichstrom und einen externen Spannungsrückmeldeeingang, wodurch erreicht wird Sicherheitsklasse AK1–AK6 (AK6 im redundanten Modus).
Artikelnummer :
10105/2/1Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXWProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3~5 daysGewicht :
5kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Honeywell |
| Modell | 10105/2/1 |
| Produktfamilie | FSC-System (Ausfallsicheres Steuerungssystem) |
| Produkttyp | Ausfallsicheres analoges Eingangsmodul mit hoher Dichte |
| Anzahl der Kanäle | 16 analoge Eingänge (0–4,1 V) + 1 externer Spannungsrückmeldeeingang |
| Eingangsbereich | 0 bis 4,1 V DC (nominal) |
| Eingangswiderstand | > 1 MΩ |
| A/D-Wandler | 12 Bit; Ungenauigkeit ±1 LSB |
| Modulungenauigkeit | < 0,25 % |
| Absoluter Maximaleingang | ±36 V DC (Schutz) |
| Übersprechen zwischen Kanälen | > 60 dB |
| Sicherheitsklasse | AK1–6 (AK6 im redundanten Modus) |
| SIL-Zertifizierung | SIL 2/3 |
| Leistungsbedarf | 5 V DC bei 35 mA; 24 V DC bei 35 mA |
| Erforderliche Softwareversion | ≥ 500 |
| Platzbedarf | 4 TE, 3 HE (4 HP, 3U) |
| Genehmigungen | CE; TÜV, UL (ausstehend) |
| Signalumwandlung | Über FTA-T-14 Feldanschlussbaugruppe oder 10105/A/1 Backplane-Konverter |
| Gewicht | ca. 0,15 kg |
| Ursprungsland | Vereinigte Staaten |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 10105/2/1 (dieses Modell) | Ausfallsicheres, hochdichtes analoges Eingangsmodul, 16 Kanäle | Standard FSC-Analogeingangserfassung |
| 10105/A/1 | Analogeingangswandlungsmodul (0–20 mA zu 0–4,1 V) | Erforderlich für Stromschleifenfeldsignale |
| FTA-T-14 | Feldanschlussbaugruppe zur Signalumwandlung | Alternatives Umwandlungsverfahren für 0–20 mA Signale |
| 10105/1/1 | FSC-Analogeingangsmodul (andere Kanalkonfiguration) | Alternative FSC-Analogeingangsanforderungen |
| 10302/2/1 | Watchdog-Repeater-Modul | Systemüberwachung und Diagnoseintegration |
Frage 1: Was ist die Hauptfunktion des Honeywell 10105/2/1?
Die 10105/2/1 ist eine ausfallsicheres analoges Eingangsmodul mit hoher Dichte für das Honeywell FSC-System. Es erfasst bis zu 16 analoge Feldsignale (nach Umwandlung in 0–4,1 V DC) und wandelt diese in digitale Daten für sicherheitskritische Überwachungs- und Verriegelungsberechnungen in Prozessleitsystemen um..
Frage 2: Welcher Sicherheitsklasse gehört dieses Modul an?
Das Modul erfüllt Sicherheitsklasse AK1–6 gemäß dem FSC-Systemstandard erreichen AK6 im redundanten ModusEs ist außerdem zertifiziert für SIL 2/3 Anwendungsbereiche, wodurch es sich für höchste Anforderungen an die Sicherheitsintegrität in der Prozessindustrie eignet..
F3: Wie schließe ich Standard-4–20-mA-Transmitter an dieses Modul an?
Der native Eingabebereich des Moduls ist 0–4,1 V Gleichstrom und erfordert eine externe Wandlung der Stromschleifensignale. Dies kann entweder mit der FTA-T-14 Feldanschlussbaugruppe oder die 10105/A/1 Analogeingangswandlungsmodul auf dem Programmieranschluss der I/O-Backplane angebracht.
Frage 4: Welche Selbstdiagnosefunktionen bietet das Modell 10105/2/1?
Das Modul führt umfassende Selbsttests durch, die von der FSC-System-CPU gesteuert werden, einschließlich: absolute Genauigkeitsprüfungen, Überprüfung der vollständigen Umstellung, Übersprechen zwischen den Eingängen, Überprüfung des Kanaleingangsfilters, Und interne Versorgungsspannungsüberwachung.
Frage 5: Welche maximale Eingangsspannung verträgt das Modul?
Das Modul kann einer Belastung standhalten Absolutes maximales Eingangssignal von ±36 V DC ohne Beschädigung und bietet so einen robusten Schutz gegen kurzzeitige Überspannungen in industriellen Umgebungen.
