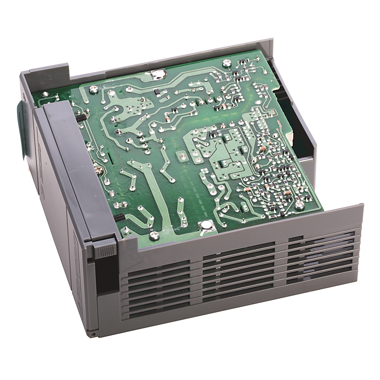

Neues Allen Bradley 1746-P1 SLC 500 Rack-Netzteil

Produktdetails

Empfehlungen für verwandte Produktmodelle

Zahlung & Lieferung

Häufig gestellte Fragen

Frage 1: Was ist die Hauptfunktion des 1746-P1?

es ist ein Stromversorgungsmodul Diese Platine wird an der linken Seite eines 1746-Chassis montiert und versorgt alle angeschlossenen SLC-500-E/A-Module sowie den Prozessor mit Backplane-Strom (5 V DC und 24 V DC). Zusätzlich stellt sie 24 V DC-Benutzerstrom für externe Sensoren bereit. .

Frage 2: Welche Eingangsspannung akzeptiert der 1746-P1?

Das Netzteil akzeptiert 85–132 V Wechselstrom oder 170–265 V Wechselstrom bei 47–63 Hz. A Jumper/Spannungswähler Die Jumper-Einstellungen am Modul müssen vor dem Einschalten korrekt für den Betrieb mit 120 V oder 240 V eingestellt sein. Falsche Jumper-Einstellungen können zu einem Totalausfall führen. .

Frage 3: Wie hoch sind die Ausgangsstromkapazitäten?

• 5V DC-Rückwandplatine: 2 A

• 24V DC-Rückwandplatine: 0,46 A

• 24V Gleichstrom-Benutzerstromversorgung: 200 mA (18–30 V Gleichspannungsbereich)

Frage 4: Kann ich auf ein Netzteil mit höherer Kapazität aufrüsten?

Ja. Wenn die Kapazität Ihres SLC 500-Systems die des 1746-P1 übersteigt, können Sie auf das folgende Modell aufrüsten: 1746-P2 (5 A bei 5 V Gleichstrom) oder 1746-P4 (10 A bei 5 V DC) für zusätzlichen Strom auf der Rückwandplatine. Der 1746-P2 ist mechanisch und elektrisch mit demselben Chassis kompatibel. .

Frage 5: Was sollte ich überprüfen, wenn das Netzteil ausfällt?

Häufige Fehlerquellen sind:

• Durchgebrannte Sicherung (1746-F1 oder 3A schnellwirkend) – häufig verursacht durch eine kurzgeschlossene Rückwandplatine oder ein fehlerhaftes E/A-Modul

• Fehlkonfiguration des Spannungswählers – Das Anlegen von 240 V bei auf 115 V eingestelltem Jumper führt zum Ausfall des MOV und des Kondensators.

• Kurzschluss der Rückwandplatine – Testen Sie das Netzteil in einem leeren Gehäuse; wenn die Sicherung weiterhin durchbrennt, ist wahrscheinlich die Rückwandplatine beschädigt.
