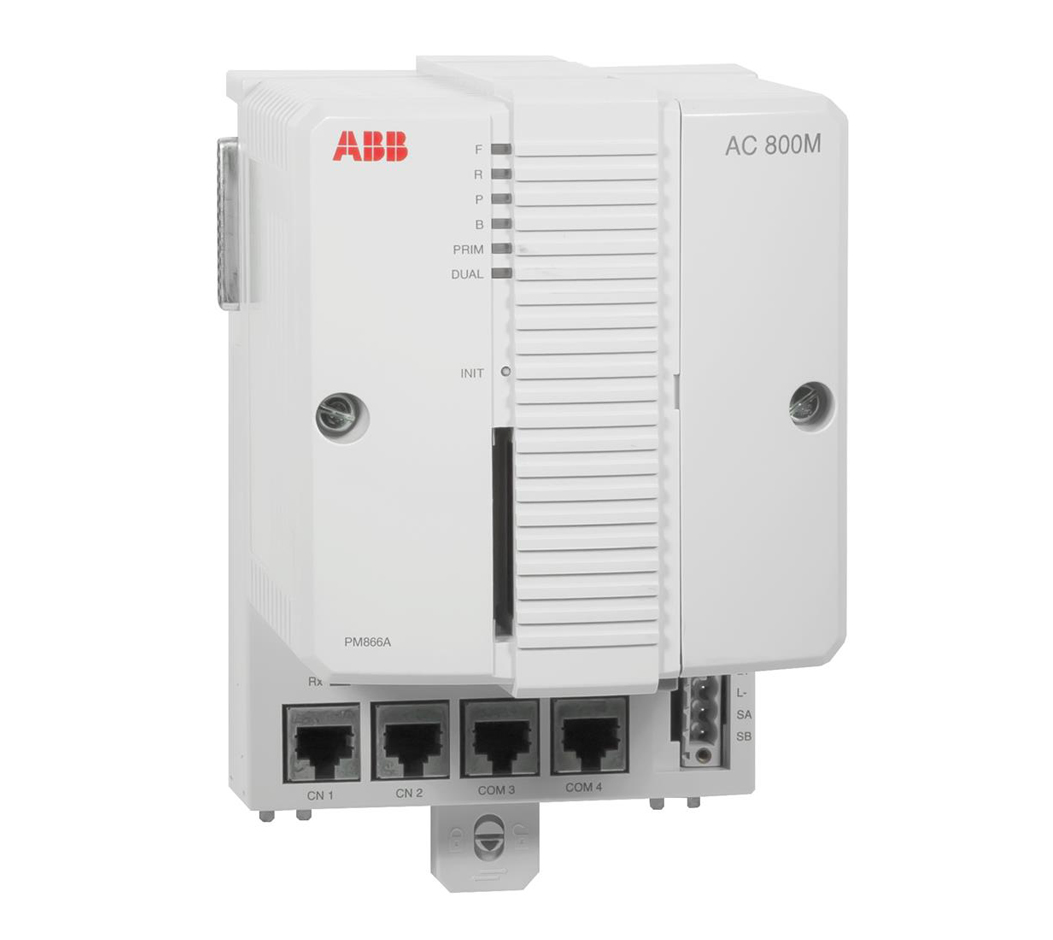

Der ABB PM866AK02 3BSE081637R1 ist ein redundante Prozessoreinheit aus der Controllerfamilie AC 800M, die als zentraler Verarbeitungskern für die verteilten Steuerungssysteme ABB Ability™ System 800xA dient.Der Controller unterstützt vollständige Redundanz einschließlich CPU, CEX-Bus, Kommunikationsschnittstellen und S800 I/O mit einer Ausfallzeit von unter 10 ms und ist damit ideal für die kritische Prozesssteuerung in der Energieerzeugung, der Öl- und Gasindustrie sowie der chemischen Industrie geeignet.
Artikelnummer :
PM866AK02 3BSE081637R1Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXWProduktursprung :
SwedenVerschiffungshafen :
WuhanLieferzeit :
3~5 daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | ABB |
| Modell | PM866AK02 |
| Artikelnummer | 3BSE081637R1 |
| Produktfamilie | AC 800M / System 800xA |
| Produkttyp | Redundante Prozessoreinheit (CPU-Kit) |
| Prozessor | MPC866, 133 MHz |
| Leistung | 0,09 ms pro 1000 boolesche Operationen |
| Erinnerung | 64 MB RAM; 51,389 MB für die Anwendung verfügbar |
| Flash-Speicher | 4 MB für Firmware-Speicher |
| Redundanz | Ja – CPU, CEX-Bus, Kommunikationsschnittstellen, S800 E/A |
| Umschaltzeit | ≤ 10 ms in redundanter Konfiguration |
| Ethernet-Anschlüsse | 2 x RJ45 (CN1, CN2) für Steuernetzwerk |
| Serielle Schnittstellen | 2 x RJ45 (COM3: RS-232C mit Modemsteuerung; COM4: isolierter Konfigurationstool-Port) |
| Stromversorgung | 24 V Gleichstrom (19,2–30 V Gleichstrom) |
| Stromverbrauch | Typ. 210 mA, max. 360 mA bei 24 V DC |
| Verlustleistung | 5,1 W typisch (8,6 W max.) |
| Backup-Batterie | Lithium 3,6 V (2 Stück enthalten) |
| Zeitsynchronisation | 1 ms zwischen AC 800M-Controllern über CNCP |
| CEX-Bus-Module | Bis zu 12 Kommunikationsmodule |
| E/A-Cluster (redundante CPU) | 7 optische (0 elektrische) |
| Schutzklasse | IP20 |
| Montage | DIN-Schiene (Schiebe- und Verriegelungsmechanismus) |
| Abmessungen | 119 mm B × 186 mm H × 135 mm T |
| Gewicht | Ca. 2,7 kg (Komplettset) |
| Zertifizierungen | ISA Secure, CE, UL, EMV-zertifiziert |
Kitinhalt (PM866AK02):
2 x PM866A CPU-Einheiten
2 x TP830 Grundplatten (115 mm Breite)
2 x TB807 ModuleBus-Abschlusswiderstände
1 x TK850 CEX-Bus-Erweiterungskabel
1 x TK851 RCU-Link-Kabel
2 x Ersatzbatterien (4943013-6)
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| PM866AK02 (dieses Modell) | Redundantes CPU-Kit, 2 x PM866A, 64 MB RAM | Hochverfügbare kritische Prozesssteuerung |
| PM866K01 | Einzel-CPU-Kit, 1 x PM866A | Nicht-redundante Anwendungen |
| PM866AK03 | Neuere Version mit erweiterten Funktionen | Migrationspfad von PM866AK02 |
| PM864AK02 | Redundantes CPU-Kit mit geringerer Leistung (48 MB RAM) | Kleinere Anwendungen, die Redundanz erfordern |
| PM867 | Hochleistungsfähige, redundante CPU mit größerem Speicher | Anspruchsvolle Anwendungen, die mehr Kapazität benötigen |
| TP830 | Grundplatte für PM866A (3BSE018114R1) | Ersatzgrundplatte |
| TK851 | RCU-Link-Kabel für redundante Synchronisierung | Redundante Paarverbindung |
| TB807 | Modulbus-Abschluss | Busabschluss für E/A-Erweiterung |
| 3BHE046836R0102 | 3BHE013088R001 | 3BHE014135R0011 |
| 3BHE027632R0101 | 3BHE014070R0101 | 3BHE037864R0108 |
| 3BSE082896R1 PM858K02 | 3BHE030579R0003 | 3BHE041626R0101 |
| 3BHE009681R0101 5SHY4045L0001 | 3BHE024747R0101 | 3BHE032025R1101 |
| 3BHE030579R0003 | 3BHE024855R0101 | 3BHE024313R0101 |
| 3BHB003041R0101 | 3BHE032025R1101 | 3BHE008128R0001 |
| 3BHB004661R0101 | 3BHE021887R0101 | 3BSE050091R65 |
| 3BHB018162 | 3BHE024577R0101 | 3BHE009319R0001 |
| 3BHB003041R0101 UFC719AE01 | 3BHB003041R0101 | 3BHE020455R0001 |
| 3BSE042238R2 PP846A | 3BHE022293R0101 | 3BHE025088R6618 |
| 3BSE004006R1 CI626V1 | 3PHE022287R0001 | PHARPS3200000 |
| 3BSE018124R1 CI853K01 | PM582-ETH | PHBRC3000000 |
Frage 1: Was ist im PM866AK02-Kit enthalten?
Der PM866AK02 ist ein komplettes redundantes CPU-Kit Inhalt: 2 x PM866A CPU-Einheiten, 2 x TP830 Grundplatten, 2 x TB807 ModuleBus-Abschlusswiderstände, 1 x TK850 CEX-Bus-Erweiterungskabel, 1 x TK851 RCU-Link-Kabel und 2 x Backup-Batterien (eine pro CPU) .
Frage 2: Wie lange dauert die Umschaltung in einer redundanten Konfiguration?
Der PM866AK02 erreicht Ausfallzeit von ≤ 10 ms in redundanter Konfiguration. Dies gewährleistet einen nahtlosen, unterbrechungsfreien Übergang von der primären zur Backup-CPU ohne Prozessunterbrechung, was für kontinuierliche Prozesse wie die Stromerzeugung und Raffinerieprozesse von entscheidender Bedeutung ist. .
Frage 3: Welche Kommunikationsschnittstellen bietet dieser Controller?
Die Controller-Grundplatte umfasst:
2 x RJ45 Ethernet-Anschlüsse (CN1, CN2) für die Verbindung zum Steuerungsnetzwerk (unterstützt Redundanz)
2 x RJ45 serielle Schnittstellen (COM3, COM4)COM3 ist eine RS-232C-Schnittstelle mit Modemsteuersignalen; COM4 ist isoliert für den Anschluss des Konfigurationstools.
Frage 4: Worin besteht der Unterschied zwischen PM866AK02 und PM866K01?
Der PM866AK02 ist ein redundantes Kit enthält zwei CPU-Einheiten für den Hot-Standby-Betrieb. PM866K01 ist ein Einzel-CPU-Kit Enthält eine CPU-Einheit für nicht-redundante Anwendungen. Für kritische Prozesse, die eine hohe Verfügbarkeit erfordern, wird die redundante Version AK02 empfohlen. .
Frage 5: Kann der PM866AK02 in sicherheitsrelevanten Anwendungen eingesetzt werden?
Die PM866AK02 ist eine standardmäßige redundante Prozessoreinheit und ist nicht für hochintegre Sicherheitsfunktionen zertifiziert (Das Feld „Hohe Integrität“ ist mit „Nein“ gekennzeichnet.) Für SIL-zertifizierte Sicherheitsanwendungen bietet ABB spezielle Sicherheitssteuerungen innerhalb der AC 800M High Integrity-Familie an.
