Produktdetails

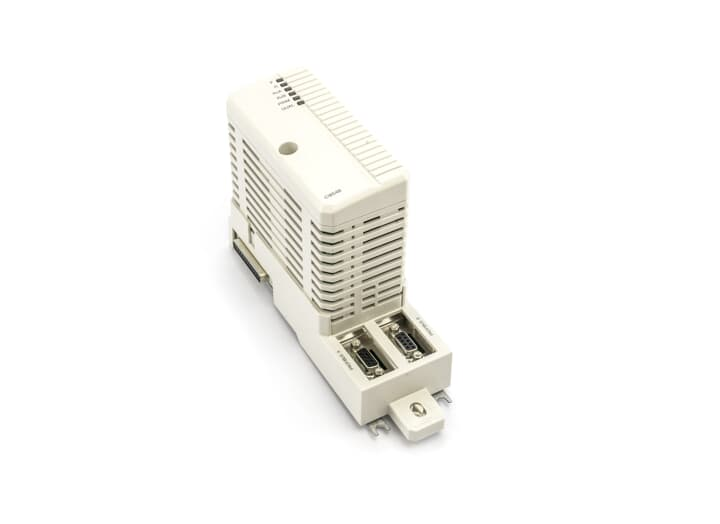

Kitinhalt (CI854BK01): CI854B Kommunikationsschnittstelle, TP854 Grundplatte .
Empfehlungen für verwandte Produktmodelle
Zahlung & Lieferung
Häufig gestellte Fragen
Frage 1: Was ist die Hauptfunktion des CI854BK01?
es ist ein PROFIBUS DP-V1 Kommunikationsschnittstellenmodul Das Gerät verbindet den AC 800M-Controller mit PROFIBUS-Feldgeräten. Es fungiert als PROFIBUS DP MasterDas Modul verwaltet den Datenaustausch mit entfernten E/A-Schnittstellen, Antrieben und intelligenten Messgeräten. Es kommuniziert über den CEX-Bus mit der Steuerung und unterstützt … Leitungsredundanz (zwei PROFIBUS-Anschlüsse) und Master-Redundanz (zwei CI854B-Module) .
Frage 2: Unterstützt der CI854BK01 Redundanz?
Ja. Das Modul unterstützt zwei Redundanzebenen:
LeitungsredundanzDie beiden PROFIBUS-Anschlüsse können an separate Kabelstrecken angeschlossen werden. Fällt ein Kabel aus, schaltet die Kommunikation automatisch auf die Backup-Leitung um.
Master-RedundanzZwei CI854B-Module können als redundantes Masterpaar konfiguriert werden. In Kombination mit CPU-Redundanz (PM86x) und CEX-Bus-Redundanz (BC810) entsteht so eine vollständig redundante Kommunikationsarchitektur.
Frage 3: Kann das Modul im laufenden Betrieb ausgetauscht werden?
Ja. Der CI854BK01 unterstützt Hot-Swap-FähigkeitDies ermöglicht den Modulaustausch, ohne den Betrieb der Steuerung oder die PROFIBUS-Kommunikation zu unterbrechen. Die Konfiguration ist in der Steuerung gespeichert und wird beim Einsetzen eines Ersatzmoduls automatisch neu geladen. Vor der Installation ist jedoch zu prüfen, ob das Ersatzmodul über kompatible Firmware verfügt.
Frage 4: Worin besteht der Unterschied zwischen CI854BK01 und CI854AK01?
Der CI854BK01 ist die aktuelle (B) Version, während die CI854AK01 ist die frühere (A) VersionDie Version B bietet eine verbesserte Firmware-Kompatibilität mit neueren 800xA-Systemversionen (6.0.3.2 und höher). Für ältere 800xA-Systeme der Version 5.x, die von der Version B nicht erkannt werden, kann die Version A erforderlich sein.
Frage 5: Was sind die häufigsten Ursachen für PROFIBUS-Kommunikationsfehler?
Häufige Ursachen sind:
Fehlende Abschlusswiderstände: Stellen Sie sicher, dass an beiden physikalischen Enden des PROFIBUS-Segments aktive 120Ω-Abschlusswiderstände installiert sind.
Falsche Baudrate oder Adresskonfiguration: Überprüfen Sie, ob die Einstellungen im Control Builder mit der tatsächlichen Gerätekonfiguration übereinstimmen.
Probleme mit der Stromversorgung des CEX-BussesPrüfen Sie, ob die Rückwandplatine 24 V Gleichstrom liefert; die LED-Anzeigen sollten den Status PWR und RUN anzeigen.
Kabelschirmungs-/Erdungsprobleme: Stellen Sie sicher, dass die PROFIBUS-Kabelschirmung am Gehäuseeingang ordnungsgemäß angeschlossen ist.
Firmware-Inkompatibilität: Überprüfen Sie, ob die Modul-Firmware mit der CPU-Firmware-Version kompatibel ist.
