Neues ABB 3BSE018157R1 PM861AK01 Redundantes Prozessor-Einheiten-Kit

Neues ABB 3BSE018157R1 PM861AK01 Redundantes Prozessor-Einheiten-Kit

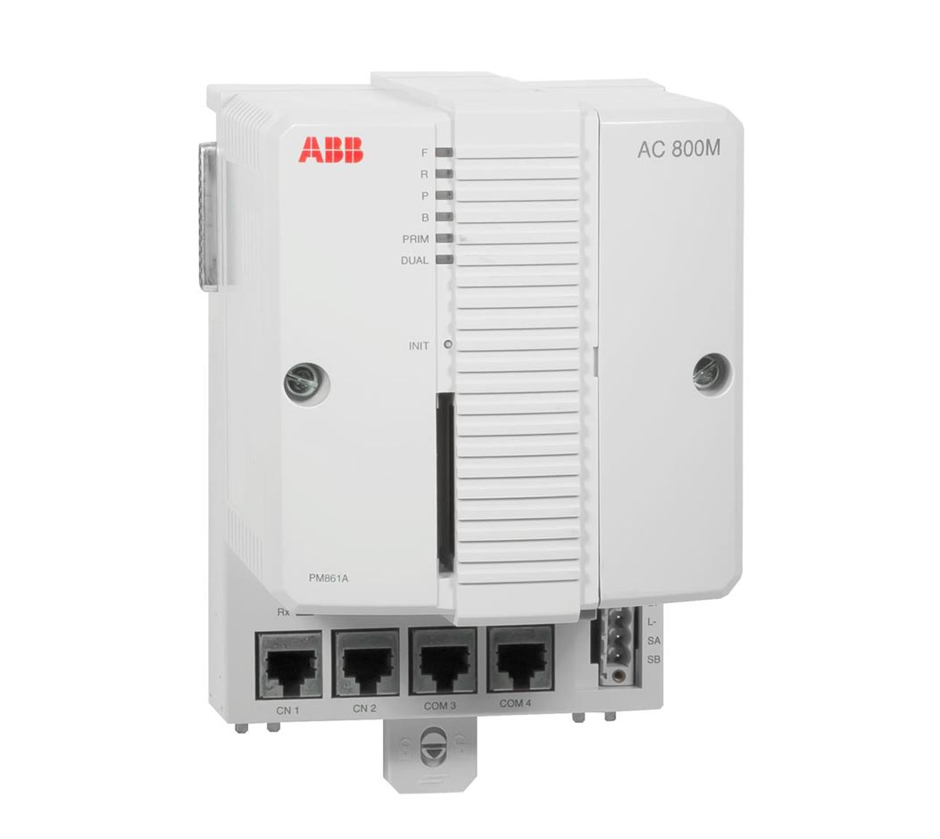

Der ABB PM861AK01 3BSE018157R1 ist ein redundantes Prozessor-Einheiten-Kit aus der Controllerfamilie AC 800M, die als zentraler Verarbeitungskern für verteilte Steuerungssysteme des Typs ABB System 800xA dient.Der Controller unterstützt vollständige Redundanz einschließlich CPU, CEX-Bus, Kommunikationsschnittstellen und S800 I/O mit einer Ausfallzeit von unter 10 ms und ist damit ideal für die kritische Prozesssteuerung in der Energieerzeugung, der Öl- und Gasindustrie sowie der chemischen Industrie geeignet.

  • Artikelnummer :

    3BSE018157R1 PM861AK01

  • Bestellung (Mindestbestellmenge) :

    1 Piece

  • Zahlung :

    EXW

  • Produktursprung :

    Germany/Finland/Sweden

  • Verschiffungshafen :

    Wuhan

  • Lieferzeit :

    3~5 days

  • Gewicht :

    3kg

  • Produktdetails



    SpezifikationBeschreibung
    HerstellerABB
    ModellPM861AK01
    Artikelnummer3BSE018157R1
    ProduktfamilieAC 800M / System 800xA
    ProdukttypRedundant Processor Unit Kit (CPU-Kit)
    ProzessorMPC860, 48 MHz
    Leistung0,23 ms pro 1000 boolesche Operationen
    Erinnerung16 MB RAM (mit ECC-Fehlererkennung und -korrektur)
    Flash-Speicher8 MB für Firmware-Speicher
    RedundanzJa – CPU, CEX-Bus, Kommunikationsschnittstellen, S800 E/A
    Umschaltzeit≤ 10 ms in redundanter Konfiguration
    Ethernet-Anschlüsse2 x RJ45 (CN1, CN2) für Steuernetzwerk
    Serielle Schnittstellen2 x RJ45 (COM3: RS-232C mit Modemsteuerung; COM4: isolierter Konfigurationstool-Port)
    Stromversorgung24 V Gleichstrom (19,2–30 V Gleichstrom)
    StromverbrauchTyp. 6,0 W, Max. 10,3 W
    Backup-BatterieLithium 3,6 V (im Lieferumfang enthalten)
    CEX-Bus-ModuleBis zu 12 Kommunikationsmodule
    E/A-KapazitätBis zu 96 E/A-Module (nicht redundant); 12 S800 E/A-Cluster
    SchutzklasseIP20
    MontageDIN-Schiene (Schiebe- und Verriegelungsmechanismus)
    Abmessungen119 mm B × 189 mm H × 135 mm T
    GewichtCa. 1,15 kg (nur Modul)
    ZertifizierungenCE, UL, cULus, ATEX Zone 2, Marine (ABS, DNV, LR, BV)
    LebenszyklusstatusAktiv (ausgewachsen)

    Kitinhalt (PM861AK01):

    • 1 x PM861A CPU-Modul (3BSE018168R1)

    • 1 x TP830 Grundplatte

    • 1 x TB850 CEX-Bus-Abschlusswiderstand

    • 1 x TB807 ModulBus-Abschlusswiderstand

    • 1 x Backup-Batterie (4943013-6)

    • Netzstecker

    Empfehlungen für verwandte Produktmodelle



    ModellBeschreibungTypische Anwendung
    PM861AK01 (dieses Modell)Redundantes CPU-Kit, PM861A, 16 MB RAMHochverfügbare kritische Prozesssteuerung
    PM861K01Einzel-CPU-Kit, 1 x PM861ANicht-redundante Anwendungen
    PM856AK01Redundantes CPU-Kit mit geringerer Leistung (24 MHz)Kleinere Anwendungen, die Redundanz erfordern
    PM862AK01Hochleistungsfähiges redundantes CPU-Kit (32 MB RAM)Anspruchsvolle Anwendungen, die mehr Kapazität benötigen
    PM866AK02Hochleistungsfähiges redundantes CPU-Kit (64 MB RAM)Großflächige DCS-Anwendungen
    TP830Grundplatte für PM861AErsatzgrundplatte
    TB850CEX-Bus-AbschlusswiderstandBusendstation für CEX-Bus
    TB807Modulbus-AbschlussBusabschluss für E/A-Erweiterung
    CI854BK01PROFIBUS DP-V1 KommunikationsschnittstellePROFIBUS-Feldgeräteanschluss
    CI867K01Modbus TCP-KommunikationsschnittstelleModbus TCP-Integration

    Zahlung & Lieferung

    Häufig gestellte Fragen

    Frage 1: Was ist im PM861AK01-Kit enthalten?

    Der PM861AK01 ist ein komplettes redundantes CPU-Kit Enthält: 1 x PM861A CPU-Modul, 1 x TP830 Grundplatte, 1 x TB850 CEX-Bus-Abschlusswiderstand, 1 x TB807 ModuleBus-Abschlusswiderstand, 1 x Backup-Batterie (4943013-6) und einen Netzstecker.

    Frage 2: Wie lange dauert die Umschaltung in einer redundanten Konfiguration?

    Der PM861AK01 erreicht Ausfallzeit von ≤ 10 ms in redundanter Konfiguration. Dies gewährleistet einen nahtlosen, unterbrechungsfreien Übergang von der primären zur Backup-CPU ohne Prozessunterbrechung, was für kontinuierliche Prozesse wie die Stromerzeugung und Raffinerieprozesse von entscheidender Bedeutung ist.

    Frage 3: Welche Kommunikationsschnittstellen bietet dieser Controller?

    Die Controller-Grundplatte umfasst:

    • 2 x RJ45 Ethernet-Anschlüsse (CN1, CN2) für die Verbindung zum Steuerungsnetzwerk (unterstützt Redundanz)

    • 2 x RJ45 serielle Schnittstellen (COM3, COM4)COM3 ist eine RS-232C-Schnittstelle mit Modemsteuersignalen; COM4 ist isoliert für den Anschluss des Konfigurationstools.

    Frage 4: Worin besteht der Unterschied zwischen PM861AK01 und PM861K01?

    Der PM861AK01 ist ein redundantes Kit enthält eine einzelne CPU-Einheit, die für den Betrieb mit einem weiteren PM861AK01 in einer Hot-Standby-Konfiguration ausgelegt ist. PM861K01 ist ein Einzel-CPU-Kit Für nicht redundante Anwendungen. Für kritische Prozesse, die eine hohe Verfügbarkeit erfordern, wird die redundante Version AK01 empfohlen.

    Frage 5: Was sind häufige Symptome eines defekten PM861AK01?

    Häufige Anzeichen für einen Ausfall sind: Der Prozessor braucht länger zum Starten., unerwartete Status-LED-Anzeigen, gelegentliche Kommunikationsprobleme mit dem AC 800M-System oder Der Controller reagiert nicht wie erwartet.Vor dem Austausch der CPU sollten die Stromversorgungsanschlüsse, die CPU-Statusanzeigen, die Kommunikationskabel und -module sowie der Zustand der Batterie überprüft werden.
