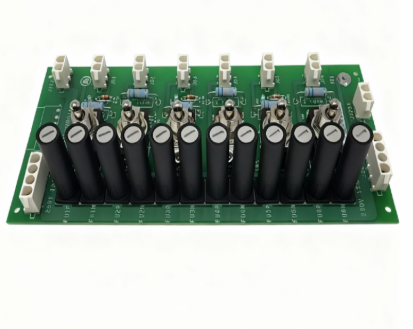

Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile
Unabhängiger Astschutz mit zweistufiger VerteidigungJeder der sechs Ausgabezweige verfügt über ein Rücksetzbarer Leitungsschutzschalter kombiniert mit einer schnellwirkenden SicherungDadurch wird ein zweistufiger Schutz gegen Kurzschlüsse und Überlastungen gewährleistet. Ein Fehler in einem einzelnen Zweig wird innerhalb von ≤10 ms isoliert, wodurch eine Ausbreitung auf andere Zweige verhindert und die Stromversorgung nicht betroffener Verbraucher aufrechterhalten wird. .
Visuelle und ferngesteuerte Statusüberwachung in EchtzeitDer Vorstand umfasst 6 grüne LEDs und 6 rote LEDs zur sofortigen visuellen Beurteilung des Astzustands. Form-C-Fehlerausgang für potentialfreien Kontakt Ermöglicht die Fernüberwachung und Alarmmeldung an das Turbinensteuerungssystem, sodass Bediener durchgebrannte Sicherungen oder fehlerhafte Zweige ohne manuelle Fehlersuche an den Zählern lokalisieren können. .
Hohe Zuverlässigkeit mit Überspannungsschutz: An Bord MOV- und TVS-Kombinationsschaltungen Die Platine absorbiert Spannungsspitzen bis zu ±1 kV und schützt so nachgeschaltete empfindliche Elektronik vor Spannungsspitzen und transienten Ereignissen. Sie ist für einen Kaltstart bei -40 °C und einen Volllastbetrieb bei +70 °C ausgelegt und weist eine mittlere Betriebsdauer zwischen Ausfällen (MTBF) von über 150.000 Stunden auf. .
Hot-Swap-fähig für minimale AusfallzeitenIn redundanten Mark VIe-Konfigurationen unterstützt die Karte den Online-Austausch ohne Systemabschaltung und ermöglicht so eine mittlere Reparaturzeit (MTTR) von unter 3 Minuten. Dies unterstützt Wartungsstrategien ohne Ausfallzeiten in Kraftwerken. .
Typische Anwendungen
Der IS200JPDDG1AAA wird in Turbinensteuerschränken eingesetzt, in denen eine zuverlässige und geschützte Gleichstromverteilung unerlässlich ist. :
Gasturbinen Mark VIe SchränkeBereitstellung unabhängiger 24 VDC/125 VDC-Abzweige für VPRO-Schutzplatinen, TBCI/TREG-Auslöseplatinen und Servoventilverstärker .
Statische Erregerschränke für DampfturbinenVerteilung von 125 VDC an die Magnetventile des Hauptabsperrventils und 48 VDC an die lokalen Drucktaster und Anzeigen. .
Legacy-System-SIL-Upgrades: Ersetzen herkömmlicher Sicherungs- und Klemmenblocksysteme durch eine kompakte, selbstüberwachende Lösung .
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des IS200JPDDG1AAA?
A: Es handelt sich um eine Gleichstromverteilerplatine für das Turbinensteuerungssystem Mark VIe. Ihre Aufgabe ist es, einen einzelnen Gleichstromeingang zu empfangen und diesen auf sechs unabhängig geschützte Ausgangszweige zu verteilen, um E/A-Einheiten, Steuerungen und Feldgeräte mit gefiltertem und isoliertem Strom zu versorgen. .
Frage 2: Kann der IS200JPDDG1AAA im laufenden Betrieb ausgetauscht werden?
A: Ja, nur in redundanten Konfigurationen. Die Platine ist für den Hot-Swap-Austausch ausgelegt, wenn sie in einem TMR- oder dual-redundanten Stromversorgungsgehäuse installiert ist, vorausgesetzt, der verbleibende Strompfad ist intakt. Simplex-Systeme (nicht redundante Systeme)Sie müssen das Gestell vor dem Ausbau stromlos machen, um ein Auslösen des gesamten Steuerungssystems zu vermeiden. Einige Quellen geben an, dass Hot-Swap nicht unterstützt wird und vor der Entfernung ein vollständiger LOTO-Vorgang erforderlich ist. .
Frage 3: Wie meldet das Modul durchgebrannte Sicherungen oder Stromausfälle?
A: Die Platine überwacht die Spannung hinter jeder Sicherung mithilfe integrierter Detektionsschaltungen. Löst eine Sicherung aus, wird eine Diagnosemeldung über eine angeschlossene Systemschnittstellenkarte oder ein PPDA-I/O-Modul direkt an das IONet-System weitergeleitet. Die Bediener können durchgebrannte Sicherungen sofort auf dem HMI-Display lokalisieren. .
Frage 4: Ist der IS200JPDDG1AAA veraltet?
A: Der JPDD-Vorstand ist effektiv in der neuen GE-Produktion veraltetAls direkte Ersatzteile eignen sich andere JPDD-Varianten (z. B. IS200JPDDG1AAB, IS200JPDDG1AAC) oder aufgerüstete PDM-Platinen derselben Mark VIe-Familie. Überprüfen Sie vor dem Austausch die Abmessungen, die Pinbelegung des Steckers und die Strombelastbarkeit. .
Frage 5: Geht mein Turbinensteuerungsprogramm verloren, wenn ich diese Platine austausche?
A: NEIN. Das IS200JPDDG1AAA ist ein passives Stromverteilungsmodul; es speichert keine Steuerlogik oder Parameter. Turbinensteuerungsprogramme befinden sich in den primären und sekundären Reglern (z. B. VCMI, VCMIH). Erstellen Sie jedoch vor jedem Hardware-Eingriff unbedingt eine Sicherungskopie des Mark VIe-Projekts. .
Frage 6: Was sollte vor dem Austausch der Platine überprüft werden?
A: Dokumentieren Sie alle Feldverdrahtungen, isolieren und sperren Sie die primären Gleichstromquellen, legen Sie ein geerdetes ESD-Armband an und trennen Sie die Klemmenstecker. Prüfen Sie die Befestigungsstifte der Grundplatte auf Verschleiß, bevor Sie die Ersatzplatine montieren. Überprüfen Sie das Anzugsmoment der Klemmen und die Sicherungswerte, bevor Sie die Stromversorgung einschalten. .
Empfohlene Modelle und verwandte Produkte
Auswahlhinweise: Für bestehende Mark VI/VIe-Systeme, die eine Gleichstromverteilung benötigen, IS200JPDDG1AAA Dies ist das richtige Bauteil. Prüfen Sie vor der Bestellung, ob die Eingangsspannung (24 V, 48 V oder 125 V) mit Ihrer Systemkonfiguration übereinstimmt. Bei Neuinstallationen oder größeren Modernisierungen wenden Sie sich bitte an GE Vernova, um aktuelle Alternativen zu erfahren.
