Hauptmerkmale
133 MHz AMD SC520 Prozessor – Hochgeschwindigkeitsausführung mit 0,15 ms pro 1K Boolescher Logik
Zwei 10/100-Mbit/s-Ethernet-Anschlüsse – Eingebauter Netzwerk-Switch mit automatischer Erkennung von Datenrate, Duplex-Modus und Kabel-Crossover
240 KB konfigurierbarer Benutzerspeicher – Gemeinsam genutzt von Programmlogik, %R-Registern, %AI-Analogeingängen und %AQ-Analogausgängen
Ethernet Global Data (EGD)-Unterstützung – Deterministischer Datenaustausch zwischen Produzenten und Konsumenten zwischen den Verantwortlichen
Hardware-Gleitkomma-Mathematik-Coprozessor – Schnellere Prozessausführung für komplexe Berechnungen
Modbus TCP Client/Server-Unterstützung – Direkte Integration mit SCADA- und HMI-Systemen von Drittanbietern
Batteriegepufferte Uhr – Behält Uhrzeit und Datum auch nach Stromausfällen bei
Eine einzige IP-Adresse für beide Ports – Vereinfacht die Netzwerkkonfiguration
Technische Parameter
Kernvorteile
1. Höchste Leistung der Serie 90-30

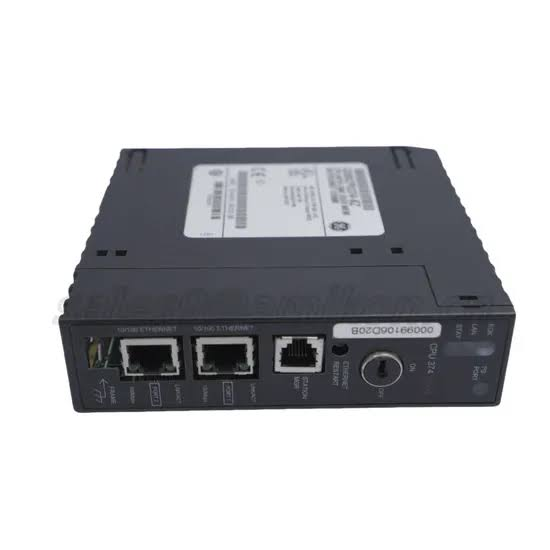

Die CPU374 ist die schnellster Prozessor verfügbar für die Plattform Series 90-30, mit folgender Ausstattung: 133 MHz AMD SC520 Prozessor das eine typische Abtastrate von 0,15 ms pro 1K Boolescher Logik Dadurch eignet es sich für anspruchsvolle Anwendungen, die eine Hochgeschwindigkeitsverarbeitung erfordern, wie z. B. Prüfstände, Inspektionssysteme und komplexe Prozesssteuerung. .
2. Eingebauter Dual-Port-Ethernet-Switch
Der CPU374 beseitigt die Kosten und den Platzbedarf separater Ethernet-Module durch die Integration eines Dual-Port 10/100 Mbps Ethernet-Switch direkt in die CPU Die Ports erkennen automatisch Datenrate, Duplexmodus und Kabelübersetzung, was Netzwerkverbindungen vereinfacht und einfache Reihenschaltungen ermöglicht. Beide Ports teilen sich einen einzelne IP-AdresseReduzierung der Netzwerkkomplexität .
3. Umfassende Protokollunterstützung
Die CPU374 unterstützt SRTP-Server, Ethernet Global Data (EGD), Und Modbus TCP Client/Server Protokolle Dies ermöglicht den deterministischen Peer-to-Peer-Datenaustausch zwischen Steuerungen über EGD und die direkte Integration mit SCADA- und HMI-Systemen von Drittanbietern über Modbus TCP. Der integrierte Webserver erlaubt es Benutzern außerdem, SPS-Daten und Fehlertabellen über eine Webseite abzurufen. .
4. Flexible Speicherkonfiguration
Der 240 KB konfigurierbarer Benutzerspeicher kann dynamisch zwischen Programmspeicher und Referenztabellen (%R, %AI, %AQ) aufgeteilt werden, was eine Optimierung für spezifische Anwendungsanforderungen ermöglicht. Der Hardware-Gleitkomma-Mathematik-Coprozessor beschleunigt komplexe Berechnungen zusätzlich. .
5. Bewährte Architektur der Serie 90-30
Die CPU374 integriert sich nahtlos in das umfangreiche Ökosystem der E/A- und Optionsmodule der Serie 90-30, einschließlich Genius I/O, Profibus DP und DeviceNet Netzwerke Es unterstützt bis zu 8 Grundplatten (CPU plus 7 Erweiterungs-/Remote-Racks) und mehr 4.000 I/O-Punkte insgesamt .
Wichtige Kompatibilitätshinweise
Anforderungen an die Stromversorgung
Der CPU374 benötigt einen Hochleistungsnetzteil — IC693PWR321 (Revision K oder höher), IC693PWR322 oder IC693PWR330 Es verbraucht ungefähr 60 % der Kapazität eines StandardnetzteilsÜberprüfen Sie daher vor der Installation Ihren Stromverbrauch. .
Handheld-Programmiergerät wird nicht unterstützt
Die Serie 90-30 Das Handprogrammiergerät (IC693PRG300) kann nicht verwendet werden. mit dem CPU374. Die vollständige Konfiguration, einschließlich Ethernet-Einrichtung, erfordert Proficy Machine EditionLogic Developer, Control oder VersaPro Software .
Überlegungen zum Einschalten
Die CPU374 wurde platziert auf Qualitätssicherung ca. 2006 aufgrund eines zeitweise auftretenden Einschaltproblems, bei dem der Prozessor gelegentlich beim ersten Einschalten nicht in den Betriebsmodus wechselt. In elektrisch störungsanfälligen Umgebungen mit hohen induktiven Lasten kann die CPU im Stopp-/Programmiermodus anstatt im automatischen Betriebsmodus starten. Abhilfemaßnahmen umfassen die Überprüfung des Batteriezustands vor geplanten Abschaltungen, die Sicherstellung der Erdung und das Speichern von Programmen im nichtflüchtigen Speicher. .
Anwendungen
Der IC693CPU374 wird in verschiedensten industriellen Steuerungsanwendungen eingesetzt:
Empfohlene Modelle und verwandte Produkte
Was ist im Lieferumfang enthalten?
Hinweis: Netzteil, Grundplatte, E/A-Module und Programmiersoftware werden separat verkauft.
Warum bei uns kaufen?
Auf Lager – Sofort versandfertig
Vollständig getestet – Jedes Modul wurde auf seine Funktionalität geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Kompatibilitätsprüfung verfügbar
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist der GE Fanuc IC693CPU374?
Es ist das leistungsstärkstes CPU-Modul für die SPS-Plattform der Serie 90-30, mit folgender Ausstattung: 133 MHz AMD SC520 Prozessor, 240 KB konfigurierbarer Benutzerspeicher, Und eingebetteter Dual-Port-Ethernet-Switch .
Frage 2: Was unterscheidet die CPU374 von anderen CPUs der Serie 90-30?
Die CPU374 ist die schnellster Prozessor in der Familie (0,15 ms/K Abtastrate) und umfasst integrierte Dual-10/100-Ethernet-Anschlüsse mit einem integrierten Schalter, wodurch die Notwendigkeit separater Ethernet-Module entfällt .
Frage 3: Wie viel Benutzerspeicher hat die CPU374?
Es hat 240 KB (245.760 Bytes) des gesamten Benutzerspeichers, der zwischen Programmlogik, %R-Registern, %AI-Analogeingängen und %AQ-Analogausgängen aufgeteilt wird .
Frage 4: Welche Ethernet-Protokolle unterstützt die CPU374?
Es unterstützt SRTP-Server, Ethernet Global Data (EGD), Und Modbus TCP Client/Server Protokolle .
Frage 5: Unterstützt die CPU374 Gleitkommaarithmetik?
Ja. Es beinhaltet ein Hardware-Gleitkomma-Mathematik-Koprozessor für eine schnellere Prozessausführung .
Frage 6: Welches Netzteil wird für die CPU374 benötigt?
Es erfordert ein Hochleistungsnetzteil — IC693PWR321 (Revision K oder höher), IC693PWR322 oder IC693PWR330. Es nutzt etwa 60 % der Kapazität eines Standardnetzteils. .
F7: Kann ich den Handprogrammierer mit der CPU374 verwenden?
NEIN. Mit dem Handheld-Programmiergerät können keine Benutzerprogramme auf dem CPU374 angezeigt oder bearbeitet werden. Proficy Machine EditionFür die vollständige Konfiguration wird die Software Logic Developer, Control oder VersaPro benötigt. .
Frage 8: Wie viele Bodenplatten kann die CPU374 unterstützen?
Es unterstützt bis zu 8 Grundplatten — eine CPU-Grundplatte plus sieben Erweiterungs- und/oder Remote-Grundplatten .
Frage 9: Welche Abmessungen und welches Gewicht hat es?
Das Modul hat den Formfaktor Serie 90-30 und ist ein Steckplatzmodul. Das Gewicht beträgt ungefähr 0,32 kg .
Frage 10: In welchem Temperaturbereich wird das Gerät betrieben?
Der CPU374 arbeitet von 0 bis 60 °C (32 bis 140 °F) .
