Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile

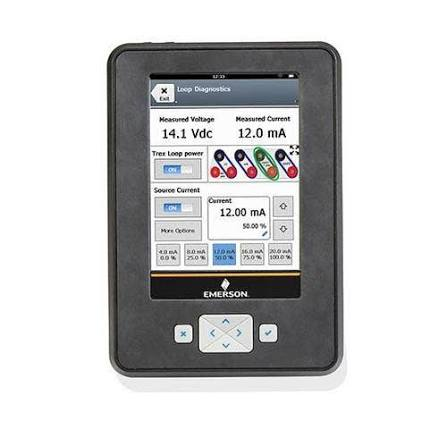

Stromschleifen ohne SpezialwerkzeugeDas herausragende Merkmal des Moduls ist seine Fähigkeit, Die 4–20 mA-Schleife wird direkt vom Kommunikator versorgt.Dadurch entfällt die Notwendigkeit externer Netzteile oder separater Schleifenstrommodule bei der Inbetriebnahme oder Prüfung von HART-Geräten im Feld. Dies vereinfacht die Feldarbeit und reduziert die Anzahl der Werkzeuge, die Techniker mitführen müssen. .
Erweiterte HART-Diagnose und -Konfiguration: Der TREXCHPKLWS3 bietet erweiterte Gerätediagnose Zur schnellen Behebung komplexer Probleme mit Feldgeräten. Es unterstützt die Inline-Ventilkonfiguration und -prüfung und ermöglicht Technikern die Analyse und Fehlerbehebung digitaler Ventilsteuerungen, ohne den laufenden Prozess zu beeinträchtigen. .
Eigensicher für explosionsgefährdete Bereiche: Mit ATEX-, CSA- und IECEx-Eigensicherheitszertifizierungen (einschließlich FISCO) kann das Kommunikationsgerät in explosionsgefährdeten Bereichen eingesetzt werden, in denen explosionsfähige Atmosphären auftreten können. Dadurch entfällt die Notwendigkeit, den Bereich umzuklassifizieren oder Genehmigungen für Heißarbeiten für routinemäßige Wartungsarbeiten am Gerät einzuholen. .
Automatische Datensynchronisierung: Felddaten, die vom Trex-Kommunikator erfasst wurden synchronisiert sich automatisch mit dem AMS Device Manager.Dadurch wird sichergestellt, dass Gerätekonfigurationsänderungen, Kalibrierungsaufzeichnungen und Diagnosedaten ohne manuelle Übertragung im Anlagenverwaltungssystem des Werks erfasst werden. .
Robustes, feldtaugliches DesignDas für raue Industrieumgebungen konzipierte Kommunikationsgerät verfügt über folgende Merkmale: Gehäuse mit Schutzart IP54 und war getestet, um einen Sturz aus 1 Meter Höhe auf Beton zu überstehenDer breite Betriebstemperaturbereich und der wiederaufladbare Lithium-Ionen-Akku (8+ Stunden Laufzeit) gewährleisten Zuverlässigkeit während ganzer Arbeitsschichten. .
⚙️ Typische Anwendungen
Das TREXCHPKLWS3 wird in der Prozessindustrie häufig für die Inbetriebnahme und Wartung von Feldgeräten eingesetzt:
Öl und GasInbetriebnahme von HART-Transmittern und Ventildiagnostik auf Offshore-Plattformen und Raffinerien.
Chemie & PetrochemieGerätekonfiguration und Fehlersuche in Schleifen in explosionsgefährdeten Bereichen.
Stromerzeugung: Kalibrierung und Wartung von Instrumenten in Turbinen- und Kesselregelkreisen.
PharmazeutischeValidierung und Kalibrierung kritischer Prozessinstrumente in regulierten Umgebungen.
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion von TREXCHPKLWS3?
A: Es handelt sich um ein tragbares HART-Gerätekommunikationsgerät zur Inbetriebnahme, Konfiguration und Fehlerbehebung von HART-Feldgeräten. Es bietet Schleifenstromversorgung, erweiterte Diagnosefunktionen und automatische Datensynchronisierung mit dem AMS Device Manager. .
Frage 2: Ist dieses Gerät eigensicher für den Einsatz in explosionsgefährdeten Bereichen?
A: Ja. KL Die Bezeichnung gibt an, dass das Gerät Folgendes trägt: ATEX-, CSA- (USA/Kanada) und IECEx-Eigensicherheitszertifizierungen (einschließlich FISCO, sofern zutreffend), wodurch es für den Einsatz in Gefahrenbereichen geeignet ist. .
Frage 3: Was bedeutet die Modellnummer TREXCHPKLWS3?
A: Die Aufschlüsselung lautet wie folgt: TREX = Basisplattform; C = Gerätekommunikationsmodul; H = HART-Anwendung; P = Li-Ionen-Leistungsmodul; KL = ATEX/CSA/IECEx IS-Zertifizierungen; W = Drahtlos (Bluetooth, Wi-Fi, NFC); S3 = Standardunterstützung (3 Jahre) .
Frage 4: Unterstützt dieses Modell Foundation Fieldbus?
A: NEIN. Der H in der Modellnummer angegeben HART nurFür die kombinierte Unterstützung von HART und Foundation Fieldbus würde der Modellcode Folgendes umfassen: F anstatt H (z. B. TREX LFPKLWS3) .
Frage 5: Worin besteht der Unterschied zwischen den Modulen Device Communicator (C) und Device Communicator Plus (L)?
A: Der Gerätekommunikator (C) ist das Standardmodul für die HART-Kommunikation. Gerätekommunikator Plus (L) Das Modul umfasst zusätzliche Kabel und, bei Bestellung mit der F-Anwendung (Fieldbus), einen Foundation Fieldbus-Netzstecker. Zusätzlich bietet das Plus-Modul optional die Möglichkeit zur Messung des Innenwiderstands (250/500 Ω) und des Stromverbrauchs (mA). .
Frage 6: Wie lange hält der Akku bei voller Ladung?
A: Das wiederaufladbare Li-Ionen-Leistungsmodul bietet 8+ Stunden typische NutzungDer Ladevorgang dauert ungefähr 3 bis 4 Stunden. .
Frage 7: Welche drahtlosen Verbindungsoptionen unterstützt das Modul?
A: Der W Die Bezeichnung umfasst Bluetooth, WLAN (802.11 b/g/n) und NFC Funkgeräte. Die Verfügbarkeit drahtloser Kommunikation ist auf Länder beschränkt, in denen eine Frequenzgenehmigung erteilt wurde. .
Frage 8: Was ist im Lieferumfang des Kommunikators enthalten?
A: Jedes TREX-Gerät enthält: Netzteil, USB-Kabel, Kabelsatz mit Steckern, Handschlaufe, Schnellstartanleitung und Installations-DVD. ValveLink Mobile Die Anwendung ist kostenlos verfügbar, sobald das Trex-Gerät aktiviert ist. .
Empfohlene Modelle und verwandte Produkte
Der TREXCHPKLWS3 gehört zur AMS Trex Gerätekommunikator-Familie. Nachfolgend sind verwandte Modelle und Komponenten aufgeführt:
Das richtige Modell auswählen
Für reine HART-Anwendungen mit 3-jähriger Unterstützung: Der TREXCHPKLWS3 ist die richtige Wahl .
Für HART + Foundation Fieldbus-AnwendungenWählen Sie ein Modell mit F anstatt H (z. B. TREX LFPKLWS3) .
Für Hardware der neueren GenerationBetrachten Sie die TREX2 Die Serie bietet aktualisierte Hardware und zusätzliche Anwendungen wie Radar Master und WirelessHART Provisioning. .
Für eine erweiterte Garantieabdeckung: Wählen Sie die P3 Suffix für Premium-Support, der auch Schutz vor versehentlicher Beschädigung umfasst .
