Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile

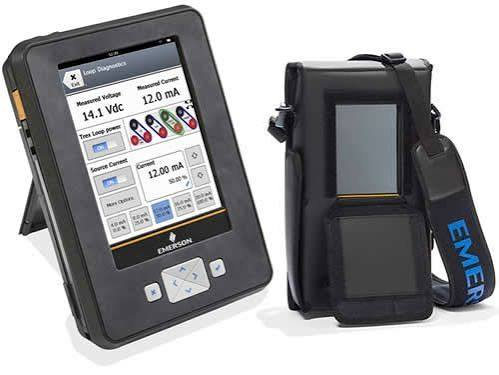

Stromkreis ohne SpezialwerkzeugeDas herausragende Merkmal des Moduls ist seine Stromversorgung für den Kreislauf Funktionalität. Das Device Communicator Plus-Modul verfügt über ein integriertes HART-Netzteil mit einem internen 167-Ω-Widerstand. Dadurch können Techniker ein HART-Gerät direkt über das Kommunikationsmodul mit Strom versorgen und konfigurieren – noch bevor die Feldverdrahtung oder die E/A-Infrastruktur vorhanden ist. Dies beschleunigt die Inbetriebnahme und macht die Suche nach externen Netzteilen oder die Überprüfung des Schleifenwiderstands vor dem Test überflüssig. .
Erweiterte Schleifendiagnostik und -messungDas Plus-Modul bietet Strom- und Spannungsmessung Mit hoher Genauigkeit ermöglicht dieses Verfahren Technikern die Diagnose von 4-20 mA-Stromschleifen, die Überprüfung von Schleifeneigenschaften und die Lokalisierung von Verdrahtungsproblemen vor Ort, ohne separate Multimeter mitführen zu müssen. .
Inline-Ventilkonfiguration und -prüfungDer Kommunikator unterstützt ValveLink Mobile Für HART- und FOUNDATION Fieldbus-basierte digitale Ventilsteuerungen von Fisher FIELDVUE. Techniker können den Zustand der Ventilbaugruppe analysieren, Ventilsignaturen erstellen und Diagnosetests durchführen, ohne den laufenden Betrieb zu beeinträchtigen. Das Plus-Modul kann sogar Den digitalen Ventilregler direkt mit Strom versorgen von ValveLink Mobile .
Eigensicher für explosionsgefährdete Bereiche: Mit ATEX-, CSA- und IECEx-Eigensicherheitszertifizierungen (einschließlich FISCO) kann das Kommunikationsgerät in explosionsgefährdeten Bereichen der Zone 1, Zone 2, Klasse I Division 1 und Division 2 eingesetzt werden. Dadurch entfällt die Notwendigkeit, den Bereich herabzustufen oder Genehmigungen für Heißarbeiten für routinemäßige Wartungsarbeiten am Gerät einzuholen. .
Automatische Datensynchronisierung mit AMS Device Manager: Felddaten, die vom Trex-Kommunikator erfasst wurden synchronisiert sich automatisch mit dem AMS Device Manager. per WLAN oder USB. Jede Änderung vor Ort wird erfasst und mit einem Zeitstempel versehen, wodurch die Datenintegrität in der Anlagenverwaltungsdatenbank des Werks ohne manuelle Übertragung gewährleistet wird. .
Typische Anwendungen
Das TREXCHPKLWP1 wird in der Prozessindustrie häufig für die Inbetriebnahme und Wartung von Feldgeräten eingesetzt:
Öl und GasInbetriebnahme von HART-Transmittern und Ventildiagnose auf Offshore-Plattformen und Raffinerien
Chemie & PetrochemieGerätekonfiguration und Fehlersuche in Schleifen in explosionsgefährdeten Bereichen
Stromerzeugung: Kalibrierung und Wartung von Instrumenten in Turbinen- und Kesselregelkreisen
PharmazeutischeValidierung und Kalibrierung kritischer Prozessinstrumente in regulierten Umgebungen
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des TREXCHPKLWP1?
A: Es handelt sich um ein tragbares HART-Gerätekommunikationsgerät mit dem Plus (L) ModulDas Plus-Modul dient zur Inbetriebnahme, Konfiguration und Fehlerbehebung von HART-Feldgeräten. Schleifenleistungsfähigkeit, Strom-/Spannungsmessung und erweiterte Diagnosefunktionen über die grundlegende Kommunikationsfunktionalität hinaus .
Frage 2: Was bedeutet die Modellnummer TREXCHPKLWP1?
A: Die Aufschlüsselung lautet wie folgt: TREX = Basisplattform; C = Gerätekommunikationsmodul; H = HART-Anwendung; P = Li-Ionen-Leistungsmodul; KL = ATEX/CSA/IECEx IS-Zertifizierungen; W = Drahtlos (Bluetooth, Wi-Fi, NFC); P1 = Premium-Support (1 Jahr) .
Frage 3: Worin besteht der Unterschied zwischen den Modulen Device Communicator (C) und Device Communicator Plus (L)?
A: Der Gerätekommunikator (C) ist das Basismodul für die HART-Kommunikation in extern gespeisten Stromkreisen. Gerätekommunikator Plus (L) fügt hinzu: Schleifenleistungsfähigkeit (eingebautes HART-Netzteil mit 167 Ω Widerstand), Strommessung (3-22,5 mA, 0,1 mA Auflösung), Spannungsmessung, Und erweiterte SchleifendiagnostikDas Plus-Modul wird für die Konfiguration auf dem Prüfstand ohne externe Stromversorgung und für die Ventilprüfung mit ValveLink Mobile benötigt. .
Frage 4: Kann der TREXCHPKLWP1 ein HART-Gerät ohne externe Stromversorgung mit Strom versorgen?
A: Ja. Das Plus (L)-Modul verfügt über ein integriertes HART-Netzteil mit einem internen 167-Ω-Widerstand. Schließen Sie den Kommunikator einfach an ein HART-fähiges Gerät an, um ihn mit Strom zu versorgen. Dadurch ist die Gerätekonfiguration vor Ort möglich, noch bevor die Stromversorgungs- und E/A-Infrastruktur vorhanden ist. .
Frage 5: Ist dieses Gerät eigensicher für explosionsgefährdete Bereiche?
A: Ja. Der KL Die Bezeichnung gibt an, dass das Gerät Folgendes trägt: ATEX-, CSA- (USA/Kanada) und IECEx-Eigensicherheitszertifizierungen (einschließlich FISCO, sofern zutreffend). Es kann in explosionsgefährdeten Bereichen der Zone 1, Zone 2, Klasse I Division 1 und Division 2 eingesetzt werden. .
Frage 6: Unterstützt dieses Modell Foundation Fieldbus?
A: NEIN. Der H in der Modellnummer angegeben HART nurFür die kombinierte Unterstützung von HART und Foundation Fieldbus wird ein Modell mit F anstatt H ist erforderlich (z. B. TREX LFPKLWS3) .
Frage 7: Was ist im Lieferumfang des Kommunikators enthalten?
A: Jedes TREX-Gerät enthält: Netzteil, USB-Kabel, Kabelsatz mit Steckern, Handschlaufe, Schnellstartanleitung und Installations-DVD. ValveLink Mobile Die Anwendung ist kostenlos verfügbar, sobald das Trex-Gerät aktiviert ist. .
Empfohlene Modelle und verwandte Produkte
Der TREXCHPKLWP1 gehört zur AMS Trex Gerätekommunikator-Familie. Nachfolgend finden Sie verwandte Modelle und Zubehör:
Das richtige Modell auswählen
Für HART-Anwendungen, die Schleifenstromversorgung und Diagnosefunktionen benötigen: Der TREXCHPKLWP1 ist die richtige Wahl mit dem Plus (L) Modul für die Konfiguration auf dem Prüfstand, die Schleifendiagnose und die Inline-Ventilprüfung. .
Für HART + Foundation Fieldbus-AnwendungenWählen Sie ein Modell mit F anstatt H (z. B. TREX LFPKLWS3) .
Für die grundlegende HART-Kommunikation ohne Schleifenstromversorgung: Der TREXCHPKLWS3 Das Basismodul (C) bietet eine kostengünstigere Option für extern gespeiste Schleifen. .
