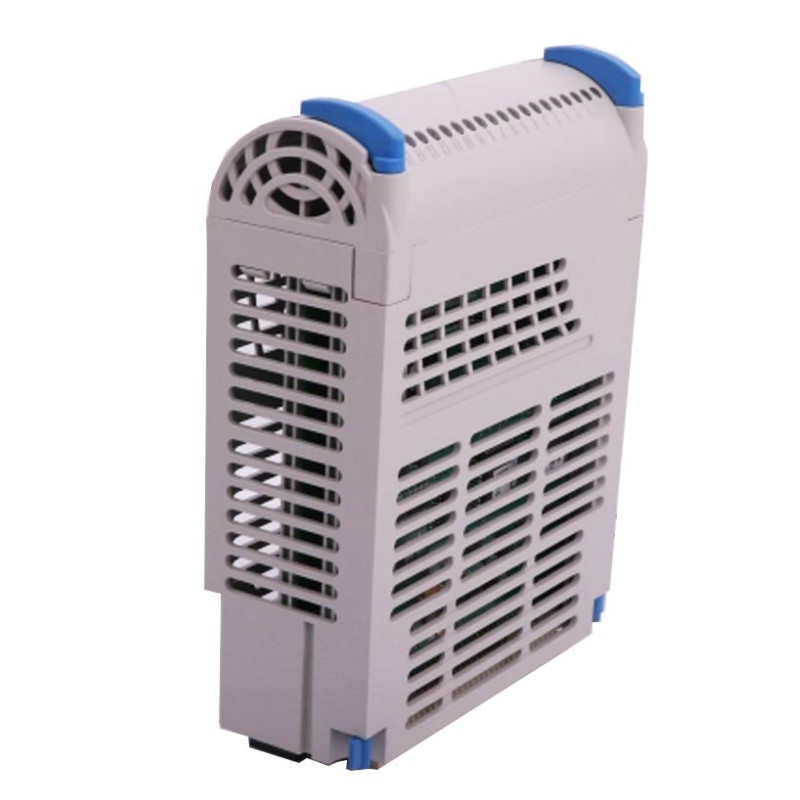

Produktübersicht: Emerson Ovation 5X00059G01 HART Analog-Eingangsmodul
Der Emerson 5X00059G01 ist ein HART-Analogeingangsmodul entworfen für die Emerson Ovation verteiltes Steuerungssystem (DCS).
Seine Hauptaufgabe besteht darin, analoge Signale (wie 4-20 mA von Sensoren) von Feldinstrumenten zu erfassen und sie in digitale Daten für das Steuerungssystem umzuwandeln.Ein Hauptmerkmal ist die Unterstützung für die HART-Protokoll, wodurch eine bidirektionale digitale Kommunikation mit intelligenten Feldgeräten ermöglicht wird, was zusätzlich zum standardmäßigen analogen Signal Ferndiagnose und -konfiguration ermöglicht.
| Modellnummer | 5X00059G01 |
| Herkunftsort | USA |
| Dimension/Gewicht | 0,5 kg |
| Zustand | Neu und Original |
| Garantie | 1 Jahr |
Versandbedingungen
| DHL, FedEx, UPS |
| Zahlung | TT |
| Lieferzeit | 3-5 Tage |
Service
| 24-Stunden-Online-Service |
Wichtigste Spezifikation
Kernmerkmale und Vorteile
HART-Kommunikation für intelligente DiagnoseDas herausragende Merkmal des Moduls ist seine HART 7-Protokollunterstützungermöglicht den bidirektionalen Datenaustausch zwischen Feldgeräten und dem Steuerungssystem.Dies ermöglicht Echtzeitdiagnose, Fernkonfiguration und Anlagenverwaltung – wodurch die betriebliche Effizienz deutlich verbessert und die Wartungskosten gesenkt werden..
Hohe Präzision und Flexibilität bei mehreren SignalartenDas Modul bietet eine hohe Genauigkeit mit bis zu ±0,01 % des Messbereichsendwertes und eine flexible Auflösung von 12–16 Bit.Es unterstützt verschiedene Signalarten – 4–20 mA, 1–5 V, RTD und Thermoelement – und ist somit für diverse Feldinstrumente geeignet..
Entwickelt für kritische IndustrieumgebungenMit einem erweiterten Betriebstemperaturbereich (-40 °C bis +85 °C) und einer robusten elektrischen Trennung zwischen Kanälen und Masse gewährleistet das Modul eine zuverlässige Leistung in anspruchsvollen Anwendungen wie der Energieerzeugung, der Öl- und Gasindustrie sowie der chemischen Verarbeitung.Das Persönlichkeitsmodul (5X00109G01) bietet eine kanalweise Sicherung und Jumper-Konfiguration für feld- oder lokalversorgte Sender..
Typische Anwendungen
Der 5X00059G01 findet breite Anwendung in der Prozessindustrie, die präzise analoge Messungen und die Integration von HART-Geräten erfordert, unter anderem in folgenden Bereichen:
StromerzeugungÜberwachung der Kesseltemperatur, des Drucks und der Durchflussparameter
Öl und Gas: Datenerfassung für Bohrlochkopfdruck und -durchfluss
Chemische VerarbeitungÜberwachung von Reaktortemperatur und -füllstand
Wasser-/AbwasserbehandlungPumpen- und Durchflussregelungssysteme
Häufig gestellte Fragen
Frage 1: Welche Arten von analogen Signalen unterstützt dieses Modul?
A: Das Modul unterstützt mehrere Signalarten, einschließlich 4–20 mA, 1–5 V, RTD, Thermoelement und HART-fähige GeräteDie primäre analoge Eingangsstufe ermöglicht die Anbindung an das 4–20 mA HART-Schleifenprotokoll zur Erfassung von Prozessvariablen und zur Diagnose von Messumformern..
Frage 2: Wie viele Eingangskanäle hat der 5X00059G01?
A: Das Modul bietet typischerweise Folgendes: 8–16 unabhängige Kanäle je nach KonfigurationBasierend auf ähnlichen Modellen der Ovation-Serie ist die Konfiguration mit 8 Eingangskanälen am weitesten verbreitet..
Frage 3: Wie hoch ist die Genauigkeit und Auflösung des Moduls?
A: Die Genauigkeit wird wie folgt angegeben: ±0,01 % bis ±0,1 % des Skalenendwerts mit 12–16 Bit Auflösungabhängig von Signalart und Konfiguration.
Frage 4: Ist das Modul im laufenden Betrieb austauschbar?
A: Ja, das Modul unterstützt Hot-Swapping Für Wartungsarbeiten ohne Systemabschaltung. Es wird empfohlen, die zugehörigen analogen Schleifeneingänge vor dem Ausbau des Moduls zu sperren, um ungültige Prozesswerte zu vermeiden..
Frage 5: Ist 5X00059G01 mit allen Ovation-Controllern kompatibel?
A: Es erfordert eine korrekte Konfiguration und Integration in Ovation-DCS-Systeme. Das Modul wurde speziell für das Emerson Ovation-System entwickelt und unterstützt die Hochgeschwindigkeits-HART-Kommunikation..
