Beckhoff EL2535-0002 PWM Output Terminal, 2 Channels, 24V 2A, EtherCAT.

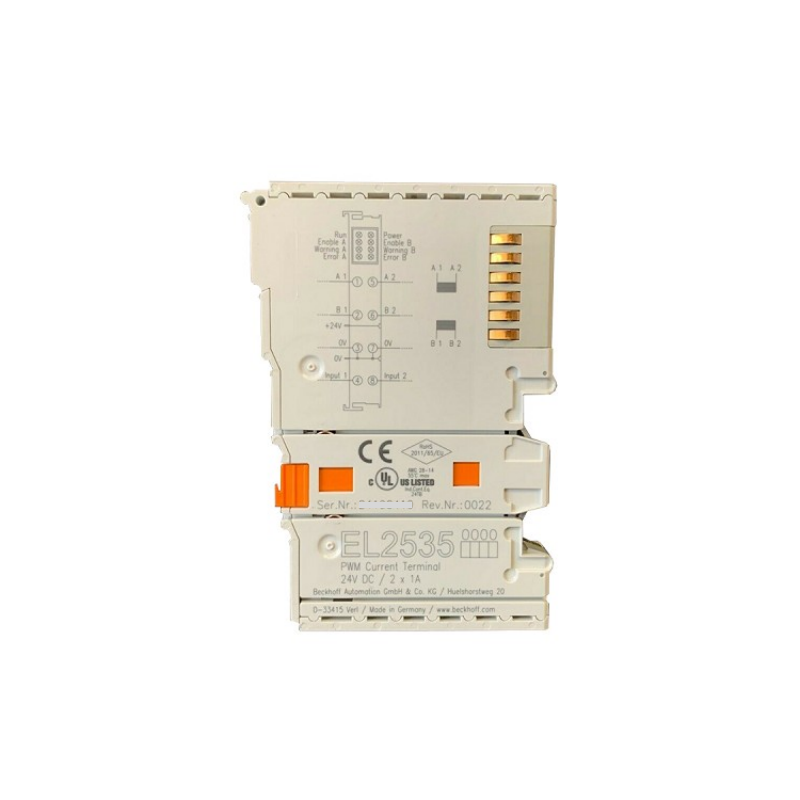

Beckhoff EL2535-0002 output module, mounted on a DIN rail, for use with an EtherCAT coupler.

Beckhoff EL2535-0002 Ausgangsklemme

Die Ausgangsklemmen EL2535-0002 sind speziell für die präzise Ansteuerung von Proportionalventilen mit einer und zwei Spulen sowie von Proportional-Magnetventilen ausgelegt. Sie regeln den Ausgangsstrom mittels Pulsweitenmodulation (PWM) der Versorgungsspannung und sind galvanisch vom E-Bus getrennt. Die Stromwerte (0 bis maximaler Ausgangsstrom) werden vom Automatisierungsgerät über einen 16-Bit-Wert vorgegeben. Die Ausgangsstufen sind gegen Überlast und Kurzschluss geschützt. Jede EtherCAT-Pulsweitenstromklemme verfügt über zwei Kanäle, deren Signalzustand durch LEDs angezeigt wird. Die Leuchtdioden vereinfachen die lokale Fehlersuche durch die Anzeige typischer Last- und Verdrahtungsfehler.

  • Artikelnummer :

    EL2535-0002

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    Germany

  • Verschiffungshafen :

    Wuhan, Hubei, China

  • Lieferzeit :

    3-5 days

  • Gewicht :

    0.5kg

  • Produktübersicht: Beckhoff EL2535-0002 Ausgangsklemme

    Der Beckhoff EL2535-0002 ist ein 2-Kanal-EtherCAT-Terminal mit PWM-Ausgang und Stromregelung, das speziell für die präzise Ansteuerung von Proportionalventilen mit einer und zwei Spulen sowie von Proportional-Magnetventilen entwickelt wurde. Seine Hauptfunktion besteht in der Regelung des Ausgangsstroms durch Pulsweitenmodulation (PWM) der Versorgungsspannung. Dabei wird der 16-Bit-Sollwert des Automatisierungsgeräts in einen entsprechenden Ausgangsstrom umgewandelt.



    Markenname: Beckhoff

    Modellnummer: EL2535-0002

    Zustand: 100 % neu und original

    Lieferzeit: 3-5 Tage



    Garantie: 1 Jahr



    Wichtigste Spezifikation

    ArtikelSpezifikationen / Funktionen
    Anzahl der Ausgänge2 PWM-Ausgänge mit Gegentakt-Ausgangsstufe
    AusgabetypStromgesteuert durch Pulsweitenmodulation
    Nennspannung24 V DC (-15 % / +20 %)
    Maximaler Ausgangsstrom±2 A pro Kanal
    SystemplattformBeckhoff EtherCAT I/O-System
    PWM-TaktfrequenzStandardmäßig 30 kHz
    Auflösung10 Bit
    LastartInduktive Lasten > 1 mH
    KurzschlussstromTyp. < 4 A
    DiagnostikDer Signalzustand wird über LEDs angezeigt, die typische Last- und Verdrahtungsfehler darstellen.

    Kernmerkmale und Vorteile

    • Präzise Steuerung von ProportionalventilenDas herausragende Merkmal des Moduls ist seine Stromgesteuerter PWM-Ausgang, das speziell für die präzise Regelung von Proportionalventilen und Proportional-Magnetventilen entwickelt wurde. Es gewährleistet eine präzise Stromregelung unabhängig von Lastschwankungen.

    • Schutz- und DiagnosefunktionenDie Ausgangsstufen sind Schutz gegen Überlastung und Kurzschluss Eingebaute LEDs vereinfachen die lokale Diagnose durch die Anzeige typischer Last- und Verdrahtungsfehler. Der Anschluss verfügt außerdem über einen Verpolungsschutz für einen sicheren Betrieb. .

    • Robustes IndustriedesignDas Modul zeichnet sich durch eine elektrische Trennung von 500 V (Elektrobus-/Feldpotential), ein kompaktes 12-mm-Gehäuse und die Schutzart IP20 aus. Es arbeitet zuverlässig in einem Temperaturbereich von 0…+55 °C und verfügt über umfangreiche internationale Zulassungen, darunter CE, UL, ATEX, IECEx und cFMus für explosionsgefährdete Bereiche .

    Typische Anwendungen

    Der EL2535-0002 findet breite Anwendung in hydraulischen und pneumatischen Steuerungssystemen, die eine präzise Proportionalventilbetätigung erfordern, wie zum Beispiel:

    • Hydraulische Systeme: Ansteuerung von Proportionalventilen zur Druck-, Durchfluss- und Richtungsregelung.

    • Pneumatische Systeme: Ansteuerung von Proportional-Magnetventilen zur präzisen Positions- oder Geschwindigkeitsregelung.

    • IndustriemaschinenIntegration in Verpackungs-, Textil- und Werkzeugmaschinen, die eine analogähnliche Ventilsteuerung erfordern.

    LED-Anzeige & Diagnosedetails



    LED-AnzeigeFarbeStatusbeschreibung
    Signal-LED (pro Kanal)Grün/RotZeigt den Signalzustand an; vereinfacht die lokale Diagnose durch Anzeige typischer Last- und Verdrahtungsfehler.

    Schutzfunktionen:

    • Überlastschutz: Die Ausgangsstufen sind gegen Überlastung geschützt.

    • Kurzschlussschutz: Die Ausgangsstufen sind gegen Kurzschluss geschützt.

    • Verpolungsschutz: Ja

    Empfohlene Produkte – Systemkomponenten

    Folgende Produkte werden üblicherweise zusammen mit dem EL2535-0002 in einem Beckhoff EtherCAT I/O-System verwendet:





    ProduktModellBeschreibung
    EtherCAT-Koppler (100BASE-TX)EK1100Verbindet EtherCAT-Terminals mit einem 100BASE-TX EtherCAT-Netzwerk; 2 x RJ45-Busschnittstellen
    StromanschlussEL9410Liefert bei Bedarf zusätzlichen E-Bus-Strom.
    BusbahnhofEL9011Der E-Bus endet am Ende des Bahnhofs.
    Ethernet-/EtherCAT-Kabel (fest installiert)ZB9010Industrielles Ethernet-/EtherCAT-Kabel, CAT5e, 4-adrig
    Ethernet-/EtherCAT-Kabel (Schleppkabel)ZB9020Industrielles Ethernet-/EtherCAT-Kabel, CAT5e, geeignet für kontinuierliches Biegen
    RJ45-SteckerZS1090-0003RJ45-Stecker, 4-polig, IP20, für die Feldmontage
