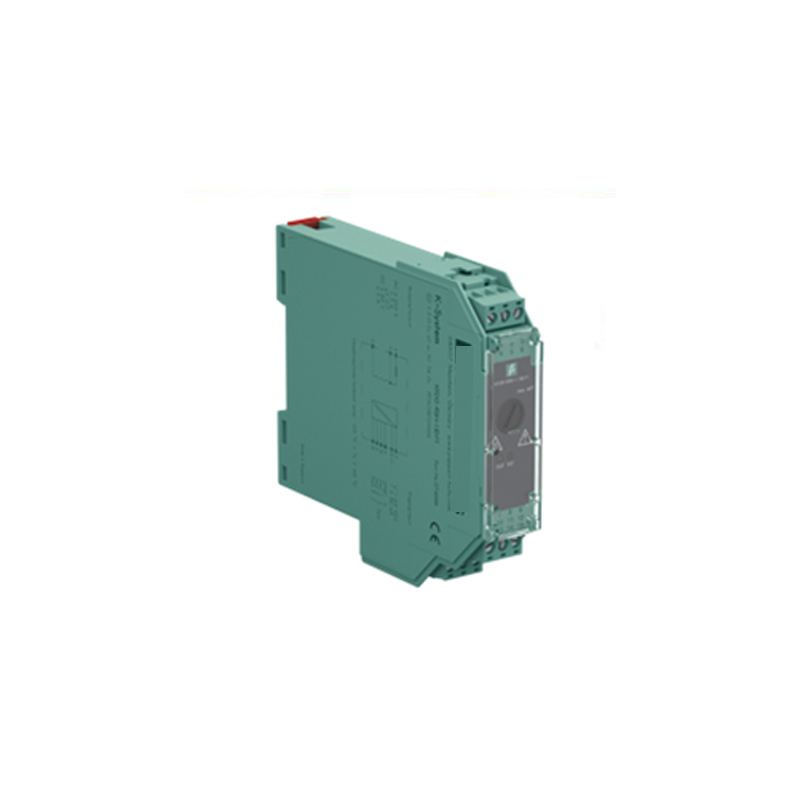

Pepperl+Fuchs S1SD-1AI-1U transmitter power supply module
Pepperl+Fuchs S1SD-1AI-1U Signal Isolator Terminal Wiring Diagram

Pepperl+Fuchs S1SD-1AI-1U Sender-Netzteil

Der Pepperl+Fuchs S1SD-1AI-1U (Teilenummer 276396) ist ein 1-Kanal-Signalaufbereiter zur galvanischen Trennung von Feld- und Steuerschaltungen in industriellen Automatisierungsanwendungen. Als Netzteil versorgt er 2- und 3-Leiter-Messumformer sowie 2-Leiter-Stromquellen und liefert sowohl Strom- als auch Spannungsausgangssignale für eine flexible Systemintegration.



Das Modul ist in einem ultraflachen 6,2 mm S1-Gehäuse untergebracht und spart wertvollen Platz im Schaltschrank bei gleichzeitig hoher Genauigkeit von 0,1 %. Es lässt sich einfach über DIP-Schalter konfigurieren und kann über Klemmen oder das Power-Bus-System mit Strom versorgt werden.

  • Artikelnummer :

    S1SD-1AI-1U

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    Germany

  • Verschiffungshafen :

    Wuhan, Hubei, China

  • Lieferzeit :

    3-5 days

  • Gewicht :

    0.2KG

  • Produktbeschreibung

    Pepperl+Fuchs S1SD-1AI-1U Sender-Netzteil

    1-Kanal-Signalaufbereiter mit Strom- und Spannungsausgang

    ModellnummerS1SD-1AI-1U
    HerkunftsortDeutschland
    Dimension/Gewicht6,2 mm x 97 mm x 107 mm / 0,2 kg
    Zustandneu und original
    Garantie1 Jahr
    Versandbedingungen
    		DHL, FedEx, TNT, EMS, UPS
    ZahlungTT / Western Union
    Lieferzeit3-5 Tage
    Service
    		24-Stunden-Online-Service

    KF-CTT-3GN2BU

    Hauptmerkmale und Vorteile

    • Galvanische Trennung: Bietet verstärkte Isolation zwischen Feld- und Steuerstromkreisen (Prüfspannung 3 kV, 50 Hz, 1 min) und schützt so vor Erdschleifen und elektrischen Fehlern.

    • Doppelte Ausgangssignale: Liefert gleichzeitig einen Stromausgang von 0/4…20 mA und einen Spannungsausgang von 0/2…10 V und bietet somit maximale Anwendungsflexibilität.

    • Vielseitige Eingangskompatibilität: Akzeptiert Signale von 2-Draht- und 3-Draht-Sendern sowie von 2-Draht-Stromquellen.

    • Hohe Genauigkeit: Eine Genauigkeit von 0,1 % des Skalenendwerts gewährleistet eine zuverlässige Signalübertragung für präzise Messungen.

    • Einfache Konfiguration: Einfache Einrichtung über DIP-Schalter, keine Software erforderlich

    • Kompaktes S1-Gehäuse: Die ultraschlanke Breite von 6,2 mm spart Platz im Schaltschrank.

    • Flexible Stromversorgungsoptionen: Die Stromversorgung kann über Schraubklemmen oder das Power-Bus-System erfolgen.

    • Genehmigungen für Gefahrenbereiche: ATEX-Zone-2-, IECEx- und UL-Zertifizierungen für den Einsatz in explosionsgefährdeten Bereichen

    • Breiter Betriebstemperaturbereich: -25 °C bis +70 °C für raue Industrieumgebungen

    • Lange MTBF: 445 Jahre gemäß SN 29500 bei einer durchschnittlichen Umgebungstemperatur von 40 °C.

    Technische Spezifikationen



    KategorieSpezifikation
    HerstellerPepperl+Fuchs
    Teilenummer276396
    ProdukttypSender-Netzteil / Signalaufbereiter
    Anzahl der Kanäle1
    SignalartAnaloger Eingang
    GehäusetypS1 (6,2 mm Breite)

    Liefern



    ParameterDetail
    VerbindungStromschiene oder Klemmen 1-, 2+
    Nennspannung16,8 ... 31,2 V DC
    Verlustleistung0,9 W
    Stromverbrauch1,3 W
    MTBF445 Jahre (SN 29500, 40°C)

    Eingabespezifikationen



    ParameterDetail
    Kompatibilität von Feldgeräten2-Draht- und 3-Draht-Transmitter, 2-Draht-Stromquellen
    VerbindungKlemmen 5+, 6, 7-
    Eingangssignal0/4 ... 20 mA
    Eingangswiderstand25 Ω
    Leerlaufspannung≤ 22 V
    Kurzschlussstrom30 mA
    Verfügbare Spannung16 V bei 20 mA
    Linearitätsbereich-1 ... 110%

    Ausgabespezifikationen



    ParameterDetail
    VerbindungKlemmen 3-, 4+
    Analoger Stromausgang0/4 ... 20 mA (Last ≤ 600 Ω)
    Analoger Spannungsausgang0/2 ... 10 V (Last ≥ 2 kΩ)
    Wellen≤ 10 mVEffekt

    Übertragungscharakteristik



    ParameterDetail
    GenauigkeitMax. 0,1 % des Skalenendwerts
    Temperatureinfluss< 100 ppm/K des Vollausschlags
    Frequenzbereich0 ... 100 Hz
    Anstiegszeit / Abfallzeit≤ 3,5 ms

    Galvanische Trennung



    ParameterDetail
    Ausgang/StromversorgungVerstärkte Isolierung, Nennspannung 300 VEffektTest 3 kV, 50 Hz, 1 min
    Eingangs-/Sonstige SchaltungenVerstärkte Isolierung, Nennspannung 300 VEffektTest 3 kV, 50 Hz, 1 min
    StandardsIEC/EN 61010-1

    Umwelt- und mechanische Spezifikationen



    KategorieSpezifikation
    Umgebungstemperatur-25 ... 70°C (-13 ... 158°F)
    Lagertemperatur-40 ... 85°C (-40 ... 185°F)
    SchutzgradIP20
    Schädliches GasKonzipiert für ISA-S71.04-1985, Schweregrad G3
    VerbindungSchraubklemmen
    Kernquerschnitt0,5 ... 2,5 mm² (20 ... 14 AWG)
    MasseCa. 70 g
    Abmessungen (B x H x T)6,2 x 97 x 107 mm
    Montage35 mm DIN-Schiene (EN 60715)

    Genehmigungen für Gefahrenbereiche



    ZertifizierungBewertung
    ATEXII 3G Ex nA IIC T4 Gc
    IECExEx nA IIC T4 Gc
    UL-ZulassungE106378
    ZertifikatDEMKO 16 ATEX 1750X

    Einhaltung von Standards: EN 60079-0:2012+A11:2013, EN 60079-15:2010

    Anwendungen

    Der S1SD-1AI-1U eignet sich ideal für eine breite Palette industrieller Automatisierungsanwendungen:





    IndustrieAnwendung
    ProzessautomatisierungStromversorgung und Trennung von 4-20 mA-Transmittern zur Druck-, Temperatur-, Durchfluss- und Füllstandsüberwachung
    Öl und GasSignalaufbereitung für explosionsgefährdete Bereiche mit ATEX/IECEx-Zulassungen
    Chemische VerarbeitungAnschluss von Feldtransmittern an Steuerungssysteme mit elektrischer Trennung
    FabrikautomatisierungSignalumwandlung und -trennung in Schaltschränken
    Wasser & AbwasserÜberwachungssensoren für Druck, Durchfluss und Füllstand
