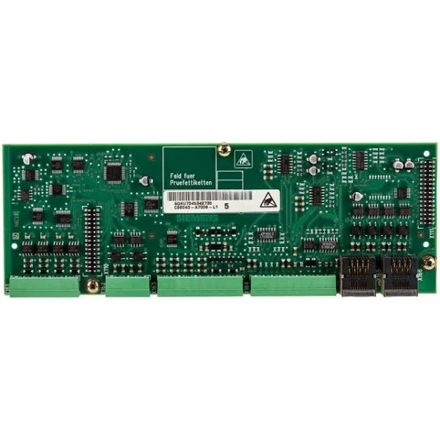

Der Siemens C98043-A7006-L1 Die Terminalerweiterungsplatine CUD2 ist für die SIMOREG DC-MASTER-Antriebsfamilie bestimmt. Sie wird auf die Basiselektronikplatine CUD1 aufgesetzt und bietet zusätzliche E/A-Funktionen, darunter binäre und analoge Ein-/Ausgänge, eine Schnittstelle für einen Motortemperatursensor und eine serielle Schnittstelle.
Artikelnummer :
C98043-A7006-L1Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
GermanyVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Besonderheit | Beschreibung |
|---|---|
| Hersteller | Siemens |
| Produktfamilie | SIMOREG DC-MASTER |
| Produkttyp | Terminal-Erweiterungsplatine / CUD2 |
| Kompatibilität | Wird auf der CUD1-Basiselektronikplatine montiert. |
| Hauptmerkmale | 4 Binäreingänge (Optokoppler), 2 Binäreingänge (Massebezug), 2 Analogeingänge (Massebezug), Eingang für Motortemperatursensor (PTC/KTY84), 2 Analogausgänge (0…±10 V), 1 serielle RS485-Schnittstelle, 1 parallele Schnittstelle |
| Serielle Schnittstelle | 2-Draht- und 4-Draht-RS485, bis zu 187,5 kbaud |
| Parallele Schnittstelle | Zum Parallelschalten von bis zu 5 Leistungseinheiten |
| Gewicht | Ca. 0,28 kg |
| Kategorie | Modell | Beschreibung |
|---|---|---|
| Sockelleiste | C98043-A7001 | Die CUD1-Basiselektronikplatine, an der diese Terminalerweiterung befestigt wird |
| Stromschnittstelle | C98043-A7002/A7003 | Stromschnittstellenplatine für SIMOREG DC-MASTER |
| PMU-Vorstand | C98043-A7005 | Bedien- und Anzeigetafel (PMU) |
| Standard CUD | C98043-A7100-L1 | Neuere Generation Standard-CUD-Platine für SINAMICS DCM, Bestellnummer 6RY1803-0AA00 |
| Erweiterte CUD | C98043-A7100-L2 | Erweiterte CUD-Karte für SINAMICS DCM, Bestellnummer 6RY1803-0AA05 |
Empfehlung für den Sonderverkauf
| 6ES7550-1AA01-0AB0 | 6ES7134-4GB11-0AB0 | 6AV2128-3MB06-0AX1 |
| 6ES7531-7MH00-0AB0 | 6ES7193-4CB30-0AA0 | 6ES7954-8LC03-0AA0 |
| 6ES7590-1BC00-0AA0 | 6ES7334-0KE00-0AB0 | 6ES7590-1AB60-0AA0 |
| 6ES7505-0RA00-0AB0 | 6ES7153-1AA03-0XB0 | 6ES7590-1AC40-0AA0 |
| 6ES7521-1BL10-0AA0 | 6ES7223-1PH32-0XB0 | 6ES7516-3AP03-0AB0 |
| 6ES7522-1BL10-0AA0 | 6ES7157-0AD82-0XA0 | 6ES7541-1AB00-0AB0 |
Frage 1: Wofür wird das Bauteil C98043-A7006-L1 verwendet?
Es handelt sich um eine Terminalerweiterungskarte (CUD2), die der Basiskarte CUD1 in einem Siemens SIMOREG DC-MASTER-Antrieb zusätzliche Ein- und Ausgänge hinzufügt und so dessen Anschlussmöglichkeiten für komplexere Steuerungsanwendungen erweitert..
F2: Wie installiere ich diese Platine?
Die C98043-A7006-L1 ist für die direkte Montage auf der CUD1-Basiselektronikplatine vorgesehen. Für die Installation sind keine zusätzlichen Bauteile erforderlich..
Frage 3: Welche Arten von Ein-/Ausgängen bietet diese Erweiterungskarte?
Die Platine bietet eine Vielzahl von Ein-/Ausgängen, darunter 4 Binäreingänge über Optokoppler, 2 Binäreingänge mit Bezug auf Masse, 2 Analogeingänge mit Bezug auf Masse, einen Motortemperatursensoreingang für PTC- oder KTY84-Sensoren und 2 Analogausgänge (0...±10V)..
Frage 4: Welche Kommunikationsschnittstellen stehen auf dieser Platine zur Verfügung?
Es umfasst eine serielle RS485-Schnittstelle, die als 2- oder 4-Draht-Schnittstelle konfiguriert werden kann und Kommunikationsgeschwindigkeiten von bis zu 187,5 kbaud unterstützt, sowie eine parallele Schnittstelle zum Parallelschalten von bis zu 5 Netzteilen..
