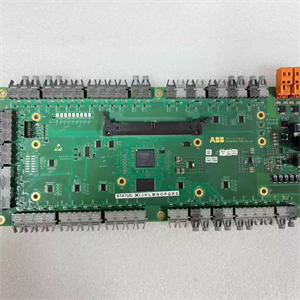

Produktbeschreibung
Kernmerkmale und Vorteile
Integrierte PWM-Erzeugung und Hardware-SchutzDas herausragende Merkmal des Moduls ist die enge Integration der PWM-Impulserzeugung und des Hardware-Schutzes auf einer einzigen DSP+FPGA-Architektur.Dadurch wird der Antwortweg verkürzt und ermöglicht Hardwareabschaltung im Mikrosekundenbereich Zum Kurzschlussschutz von IGBTs/IGCTs. In Mittelspannungsantrieben, wo die Kurzschlussenergie mehrere Kiloampere erreichen kann, ist diese Geschwindigkeit kritisch – eine Verzögerung von nur wenigen hundert Nanosekunden kann zur Zerstörung der Leistungshalbleiter führen..
Hochpräzise Motorsteuerung mit DTCAusgestattet mit einem 32-Bit-Gleitkomma-DSP führt die Karte ABBs proprietäre Technologie aus. Direkte Drehmomentregelung (DTC) Algorithmus mit einer Regelschleifen-Aktualisierungsperiode von 50 µsDies ermöglicht ein schnelles Ansprechverhalten des Drehmoments und eine präzise Drehzahlregelung (Genauigkeit im Encodermodus ±0,1 % der Nenndrehzahl; Genauigkeit der Drehmomentregelung ±3 %), ohne dass in den meisten Anwendungen ein Rückkopplungsgerät erforderlich ist. Dadurch wird ein hoher Wirkungsgrad und ein ruhiger Betrieb über den gesamten Drehzahlbereich gewährleistet..
Umfassende Signalerfassung und flexible Ein-/AusgabeDie Platine verfügt über umfangreiche I/O-Funktionen, darunter 6 konfigurierbare Analogeingänge für die Überwachung von DC-Busspannung, Motorstrom und IGBT-Temperatur; 16 isolierte Digitaleingänge für Not-Aus- und Verriegelungssignale; sowie 2 Hochfrequenz-Encoder-Schnittstellen für die Drehzahlregelung im geschlossenen Regelkreis.Dadurch entfällt die Notwendigkeit vieler externer Signalaufbereitungskomponenten, was die Systemarchitektur vereinfacht.
Faseroptische Isolation für HochspannungssicherheitDas Modul gibt PWM-Impulse an die IGBT-Leistungseinheiten aus über Glasfaserkanälewodurch eine vollständige galvanische Trennung zwischen der Niederspannungs-Steuerelektronik und der Hochspannungs-Leistungsstufe gewährleistet wird.Die Isolation zwischen Steuerseite und Glasfaser-/Stromversorgungsseite ist auf ≥2,5 kV AC ausgelegt und verhindert so wirksam, dass transiente Spannungen aus dem Schaltschrank in die empfindliche Steuerschaltung gelangen..
Typische Anwendungen
Der UF C921 A101 wird häufig als kritische Steuerungskomponente in Mittelspannungsantriebs- und Erregersystemen von ABB eingesetzt:
Mittelspannungsantriebe: Kernsteuerplatine für ACS 6000 / ACS 2000 Wechselrichtereinheiten, die die PWM-Ansteuerung von IGBT/IGCT-Leistungsmodulen in Förderanlagen im Bergbau, Hauptantrieben von Zementmühlen und Schiffsantriebssystemen steuert.
Erregersysteme: Zündimpulsverstärker und Glasfaser-Schnittstellenkarte in statischen Anregungssystemen UNITROL 5000/6000, Übertragung von Triggerimpulsen an Impulsempfängerplatinen im Leistungsschrank und Rückmeldung von Schrankstatusalarmen an den Regler.
DCS-IntegrationSchnittstellenkarte zur Verbindung von Advant Master-Controllern mit Masterbus 300-Netzwerkgeräten; unterstützt bis zu 16 Knoten für Prozesssteuerungsanwendungen in der Chemie-, Öl- und Gas- sowie Energieerzeugungsindustrie..
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des UF C921 A101?
A: Es handelt sich um eine Wechselrichter-Steuerplatine, die PWM-Triggersignale zur Ansteuerung von IGBT/IGCT-Leistungsmodulen erzeugt, die DC-Busspannung und den Stromrückkopplungsmechanismus zum Schutz überwacht und über interne Bus- oder Feldbusschnittstellen mit dem übergeordneten Steuerungssystem kommuniziert..
Frage 2: Mit welchen ABB-Antriebssystemen ist diese Platine kompatibel?
A: Es wird hauptsächlich verwendet in ABB ACS 6000 / ACS 5000 Mittelspannungsantriebe (Wechselrichtersteuerung), ACS 2000 Laufwerke und UNITROL 5000/6000 ErregersystemeEs dient auch als Schnittstellenplatine in Advant Master DCS für Masterbus 300 Kommunikation.
Frage 3: Kann diese Platine im laufenden Betrieb ausgetauscht werden?
A: NEIN. Das Modul tut Hot-Swapping wird nicht unterstütztDie Stromversorgung des Hauptschranks und die Hochspannungs-Gleichstromverbindungen müssen vor dem Entfernen oder Einsetzen der Karte vollständig isoliert und entladen werden, um Schäden am Gate-Treiber, einen Controller-Reset oder gefährliche Überschläge zu vermeiden..
Frage 4: Worin besteht der Unterschied zwischen den Versionen UFC921 A101 und A102/B?
A: Der A101 ist die frühe Version der Steuerplatine für ACS 6000. A102- und B-Versionen sind Nachfolger mit aktualisierter Firmware und CPLD-Ladedateien. Die Hardware-Schnittstellen sind weitgehend kompatibel, Versionskonflikte der Firmware können zu Kommunikationsfehlern mit dem ASUP (Active Supply Unit Processor) führen.Es wird empfohlen, beide UFC921-Platinen im selben Schrank auf demselben Versionsstand zu belassen oder die Firmware gemäß den ABB-Servicebulletins zu aktualisieren..
Frage 5: Was bedeutet die Fehlermeldung „PULSE LOSS“?
A: Ein „Impulsverlust“-Fehler im Erregerregler deutet typischerweise darauf hin, dass der UFC921 A101 keine Triggerimpulse ausgibt. Dies kann durch einen Bruch des Glasfaserkabels, einen defekten Gate-Treiber auf der Platine oder eine Firmware-/Kommunikationsinkompatibilität mit der Steuerplatine (UNS2880B-P) verursacht werden. Die Frontplatte PWR/ERR/LINK-LEDs kann helfen, schnell festzustellen, ob die Glasfaserverbindung unterbrochen ist oder die Platine selbst ausgefallen ist..
Frage 6: Welche Vorsichtsmaßnahmen sollten vor dem Austausch dieser Platine getroffen werden?
A: Vor dem Austausch: (1) Strom abschalten und entladen (2) Gleichstrombus; Sicherungsparameter und fotografieren Sie die Versionsinformationen und Jumper-Einstellungen; (3) Stellen Sie sicher, dass die Ersatzplatine die folgenden Informationen enthält: gleiche Teilenummer, Hardware-Revision und Firmware-Version(4) Tragen Sie beim Umgang mit dem Gerät ein ESD-Armband. (5) Überprüfen Sie nach der Installation, ob alle Glasfaserstecker korrekt sitzen und die Befestigungsschrauben der Frontplatte festgezogen sind..
Empfohlene Modelle und verwandte Produkte
Die UF C921 A101 gehört zur UFC-Steuerplatinenfamilie von ABB. Nachfolgend sind verwandte Modelle für verschiedene Antriebs- und Systemkonfigurationen aufgeführt:
Das richtige Modell auswählen
Für ACS 6000 Mittelspannungsantriebe: Der UF C921 A101 (3BHE024855R0101) ist die richtige Wechselrichter-Steuerplatine für die INU (Wechselrichtereinheit), die die PWM-Ansteuerung und den Schutz für IGBT/IGCT-Leistungswandler übernimmt..
Für System-Upgrades oder -Austausch: Verifizieren Firmware-Versionskompatibilität zwischen der UFC921-Platine und dem ASUP (Active Supply Unit Processor). Falls der Schrank bereits Versionen A102 oder B enthält, verwenden Sie dieselbe Version oder konsultieren Sie die ABB-Servicedokumentation für Firmware-Aktualisierungsverfahren..
Für Erregersystemanwendungen: Kombinieren Sie mit UNS2880B-P Steuerplatine und RDCU Impulsempfängerplatinen für die vollständige UNITROL-Zündkettenintegration.
