Wichtige Parameter
Kernmerkmale und Vorteile

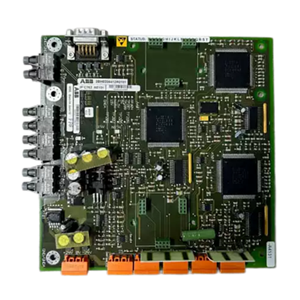

CVMI-SignalverarbeitungsfähigkeitDas herausragende Merkmal des Moduls ist seine Rolle als CVMI-Platine (Converter Voltage Measurement Interface)Die Lösung übernimmt die Erfassung, Aufbereitung und Schnittstellenbildung von Spannungssignalen für ABB-Antriebsanwendungen im mittleren und hohen Leistungsbereich. Sie gewährleistet eine präzise Spannungsüberwachung und Systemrückmeldung für einen sicheren und effizienten Betrieb von Umrichtern und Wechselrichtern..
Hochpräzise Steuerung und schnelle ReaktionMit einer Steuerungsgenauigkeit von ±0,1 % bis ±0,2 % FSDas Modul ermöglicht die präzise Steuerung von Drehzahl, Position und Drehmoment des Servomotors. Ein Quad-Core-Prozessor unterstützt dies. 0,5-Sekunden-Mess- und Regelzyklus, geeignet für die dynamische Einstellung von Pumpen, Ventilatoren und Kompressoren.
Flexibilität der Multi-Protokoll-KommunikationDas Modul unterstützt eine breite Palette industrieller Kommunikationsprotokolle, darunter PROFIBUS, PROFINET, EtherCAT, Modbus RTU/TCP und EthernetDual-Port-EtherCAT ermöglicht redundante Netzwerktopologien, während PROFIBUS bis zu 125 Knoten pro Segment für groß angelegte Automatisierungssysteme unterstützt..
Robustes Design für raue UmgebungenDas Modul wurde für industrielle Zuverlässigkeit entwickelt und arbeitet von -25 °C bis +70 °CEs widersteht Vibrationen bis 5 g und weist eine mittlere Betriebsdauer zwischen Ausfällen (MTBF) von 350.000 Stunden auf. Die integrierte galvanische Trennung schützt vor elektrischen Störungen, und modulare Steckverbinder ermöglichen eine effiziente Wartung..
Typische Anwendungen
Der UF C762 AE101 findet breite Anwendung in der industriellen Automatisierung und Leistungselektronik:
AntriebssystemsteuerungSpannungsmessung und Signalverarbeitung in ABB ACS800/ACS880 Antriebssystemen
ServomotorsteuerungDrehzahl-, Positions- und Drehmomentregelung für Roboter, CNC-Werkzeugmaschinen und automatisierte Montagelinien
ProzessautomatisierungTemperatur-, Druck- und Durchflussüberwachung in Chemie-, Erdöl- und Energieerzeugungsanlagen
SchwerindustrieAnwendungen in Stahlwerken, Chemieanlagen und Förderbandsynchronisation
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des UF C762 AE101?
A: Es handelt sich um eine CVMI-Karte (Converter Voltage Measurement Interface), die Spannungssignale von Umrichtern misst und aufbereitet und die verarbeiteten Signale anschließend an die Steuerlogik des Systems sendet. Sie wird außerdem als Servoregler für die präzise Motorsteuerung in ABB-Antriebssystemen eingesetzt..
Frage 2: Mit welchen ABB-Antriebssystemen ist dieses Modul kompatibel?
A: Es wird üblicherweise verwendet mit ABB ACS800 und ACS880 Antriebssysteme und bestimmte DCS-Plattformen. Es lässt sich mit ABB AC800M-Steuerungen und DSQC-Roboterschnittstellenmodulen für komplette Systemlösungen integrieren..
Frage 3: Muss diese Platine nach der Installation kalibriert werden?
A: Nein. Das Board ist werkseitig kalibriertEs wird jedoch empfohlen, während der Inbetriebnahme eine Vor-Ort-Überprüfung durchzuführen, um den korrekten Betrieb sicherzustellen..
Frage 4: Was sollte ich überprüfen, wenn die Platine nach der Installation einen Fehler anzeigt (rote LED)?
A: Prüfen Sie zunächst, ob die Platine im richtigen Steckplatz sitzt. Lesen Sie anschließend den Fehlercode über das Systemwartungsterminal aus. Falls der Fehler „Kommunikationsverlust“ anzeigt, prüfen Sie die Steckplatzkontakte auf Verbiegungen oder schlechten Kontakt..
Frage 5: Kann diese Platine vor Ort repariert werden?
A: Nein. Die interne Logik und die Komponenten der Platine sind hochgradig integriert, und Eine Lötreparatur vor Ort wird nicht empfohlen.Sollte sich der Defekt bestätigen, wird der Austausch gegen ein Originalersatzteil empfohlen, um die Systemsicherheit zu gewährleisten..
Frage 6: Worin besteht der Unterschied zwischen der CVMI-Platine und einem Standard-Servoregler?
A: Der CVMI-Vorstand speziell Spannungsmessung und Signalaufbereitung für Konverteranwendungen. A Servoregler Es konzentriert sich auf die Drehzahl-, Positions- und Drehmomentregelung des Motors. Einige Quellen beschreiben dieses Modul als Modul, das je nach Systemkonfiguration beide Funktionen erfüllt..
Frage 7: Welche wichtigen Vorsichtsmaßnahmen sind bei der Installation zu beachten?
A: Stets Systemstromversorgung trennen und stellen Sie sicher, dass die internen Kondensatoren vor dem Einbau entladen sind. Tragen Sie eine antistatisches Armband Achten Sie beim Umgang mit der Platine darauf, dass diese fest im Backplane-Anschluss sitzt und die Erdung ordnungsgemäß hergestellt ist, um Gleichtaktstörungen zu minimieren..
Empfohlene Modelle und verwandte Produkte
Das UF C762 AE101 gehört zur Familie der Antriebssteuerungsmodule von ABB. Nachfolgend sind verwandte Modelle und Komponenten aufgeführt:
Das richtige Modell auswählen
Für die Wartung von ABB-Antriebssystemen: Der UF C762 AE101 (3BHE006412R0101) ist die richtige CVMI-Karte für Spannungsmessung und Signalverarbeitung in ACS800/ACS880-Antriebsanwendungen.
Für die vollständige Systemintegration: Kombinieren Sie mit AC800M-Controller Und DSQC-Roboterschnittstellenmodule für umfassende Automatisierungslösungen.
Für Systemaktualisierungen: Erwägen Sie die neueren Antriebsplattformen von ABB für verbesserte Funktionalität und langfristigen Support.
