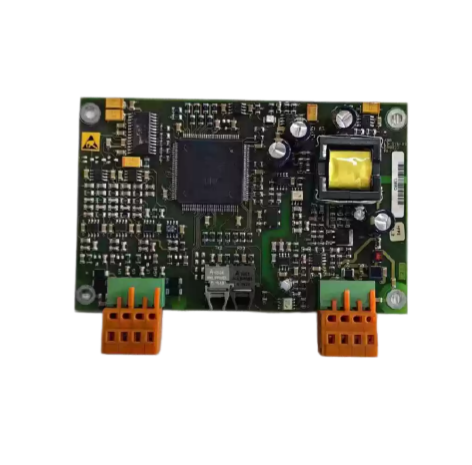

Produktbeschreibung
Kernmerkmale und Vorteile
Missionskritische SynchronspannungsmessungDie herausragende Eigenschaft der Platine ist ihre Fähigkeit, dreiphasige Spannungssignale vom Generator oder Netzanschluss präzise zu erfassen. Diese Signale liefern die notwendige Referenz für die Funktion des Erregerreglers. automatische Synchronisierung (Sync-Check)Phasenwinkelsteuerung und Schutzrelaislogik sind dafür unerlässlich. Ohne präzise Synchronspannungsmessung kann ein Generator nicht sicher an das Netz angeschlossen werden. .
Multiprotokoll-Zeitsynchronisation für anlagenweite KonsistenzDie LDSYN-101-Unterstützungen IRIG-B, IEEE 1588 PTP und NTP Die Protokolle werden gleichzeitig angewendet, wodurch eine mehrschichtige Zeitsynchronisationsarchitektur ermöglicht wird. Zeitkritische Geräte wie Schutzrelais und Fehlerschreiber können über IRIG-B-Festverdrahtung synchronisiert werden, während das Steuernetzwerk PTP für eine Genauigkeit im Sub-Mikrosekundenbereich und die Anlagenhistorien NTP für eine Synchronisation im Millisekundenbereich nutzen. .
Hochverfügbarkeitsdesign mit RedundanzunterstützungDas Modul unterstützt duale Stromversorgungseingänge und Hot-Standby-RedundanzDadurch wird ein kontinuierlicher Betrieb auch bei Ausfall der primären Stromquelle gewährleistet. Es ist für die nahtlose Integration in redundante Controller-Architekturen konzipiert und erhält die Synchronisierungsfunktionen während Ausfallereignissen aufrecht. .
Umfassende Diagnostik und StatusüberwachungDie LEDs an der Vorderseite liefern Echtzeit-Informationen zum Synchronisationsstatus, zur Stromversorgung und zur Kommunikationsstabilität. Das Modul unterstützt zudem softwarebasierte Überwachung und Fehlerdiagnose und ermöglicht so eine schnelle Fehlerbehebung. .
Aktiv unterstütztes ABB-ProduktIm Gegensatz zu vielen älteren ABB-DCS-Modulen ist das LDSYN-101 aktiv hergestellt und unterstützt Es wird von ABB hergestellt. Es ist weltweit bei autorisierten Händlern erhältlich, wobei die Revision R0101 die ältere Version R0001 direkt ersetzt. .
Typische Anwendungen
Der LDSYN-101 findet breite Anwendung in der Energieerzeugung und der industriellen Automatisierung, wo eine präzise Synchronisierung erforderlich ist:
Stromerzeugung: Wasserkraft-, Wärme-, Kombikraftwerke und Kernkraftwerke für die sichere Anbindung und Synchronisierung von Generatoren an das Stromnetz.
NetzparallelisierungSynchronisierung von Umspannwerk und Inselnetz
Industrieanlagen mit eigener Stromerzeugung: Eigenkraftwerke in Bergbau-, Chemie- und Produktionsanlagen
DCS-ZeitsynchronisationSymphony Plus- und Advant 800xA-Systeme, die konsistente Zeitstempel für die Ereignissequenzaufzeichnung (SOE) und die Fehleranalyse benötigen
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion von LDSYN-101?
A: Es handelt sich um eine Steuerplatine für Synchronspannungsmessung und Kommunikation. Ihre Hauptfunktion besteht in der präzisen Messung dreiphasiger Synchronspannungssignale, der Steuerung der Phasensynchronisation für einen sicheren Generatoranschluss an das Netz und der hochpräzisen Zeitsynchronisation im gesamten Steuernetz. .
Frage 2: Wird der LDSYN-101 noch produziert?
A: Ja. Das ist ein aktiv unterstütztes ABB-ProduktEs ist nicht veraltet. Es wird in der Schweiz hergestellt und ist weltweit bei autorisierten Händlern erhältlich. Die Revision R0101 ist die aktuelle Version und ersetzt die ältere Version R0001. .
Frage 3: Worin besteht der Unterschied zwischen 3BHE005555R0001 und 3BHE005555R0101?
A: Der R0101 ist der direkte Ersatz für den R0001bietet verbesserte Leistung und breitere Kompatibilität. Neuinstallationen sollten R0101 direkt angeben. .
Frage 4: Welche Kommunikationsschnittstellen bietet das Modul?
A: Es beinhaltet zwei Ethernet-Anschlüsse (RJ45) für die Anbindung des Anlagensteuerungsnetzes, plus RS-232-Seriell-Schnittstellen (Eine mit Modem-Steuersignalen, eine isoliert) zum Anschluss von Engineering-Tools. Jede Platine verfügt über eine werkseitig programmierte MAC-Adresse. .
Frage 5: Welche Zeitsynchronisationsprotokolle werden unterstützt?
A: Das Modul unterstützt IEEE 1588 (PTP) für die Synchronisation im Sub-Mikrosekundenbereich, NTP/SNTP für die Synchronisierung im Millisekundenbereich und IRIG-B für den direkten Anschluss an Schutzrelais und Fehlerschreiber .
Frage 6: Was sind die wichtigsten technischen Spezifikationen?
A: Die Betriebsspannung beträgt 24 V GleichstromEs operiert von -20 °C bis +70 °C mit Schutzart IP20. Die Abmessungen betragen ungefähr 150 × 100 × 50 mm mit einem Gewicht von etwa 0,15 kgDie mittlere Betriebsdauer zwischen Ausfällen (MTBF) beträgt ≥100.000 Stunden .
Frage 7: Welche Bedeutung hat die Messfunktion für die Synchronspannung?
A: Die Platine erfasst präzise dreiphasige Spannungssignale vom Generator oder Netzanschluss. Diese Signale bilden die Grundlage für die automatische Synchronisierung (Synchronisationsprüfung), die Phasenwinkelregelung und die Schutzrelaislogik des Erregerreglers. Ohne diese Messung kann der Generator nicht sicher an das Netz angeschlossen werden. .
Empfohlene Modelle und verwandte Produkte
Das LDSYN-101 gehört zur Familie der Synchronisations- und Kommunikationsmodule von ABB. Nachfolgend sind verwandte Modelle und Komponenten aufgeführt:
Das richtige Modell auswählen
Für bestehende UNITROL 6000 Erregersysteme: Der LDSYN-101 (3BHE005555R0101) ist die richtige Synchronisationsplatine für einen sicheren Generator-Netzanschluss und die Phasenausrichtung? .
Für die DCS-ZeitsynchronisationDas Modul bietet IRIG-B-, PTP- und NTP-Ausgänge für eine anlagenweite Zeitkonsistenz in Symphony Plus- und Advant 800xA-Systemen. .
Für Neuinstallationen: Geben Sie immer an, dass R0101 Überarbeitung der aktuellen Produktionsversion mit verbesserter Leistung .
