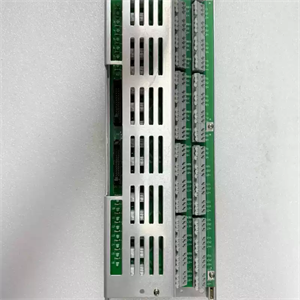

Produktbeschreibung
Kernmerkmale und Vorteile
Flexibilität von SPDT-Relais für NachrüstungsanwendungenDas herausragende Merkmal des Moduls ist seine 2 × SPDT (Single-Pole Double-Throw) RelaisausgängeIm Gegensatz zu Transistorausgängen, die auf Gleichspannungspegel beschränkt sind, bieten SPDT-Relais sowohl Öffner- (NO) als auch Schließerkontakte (NC) und ermöglichen so die direkte Anbindung an externe Wechsel- oder Gleichstromkreise. Dadurch ist die Karte besonders nützlich für Modernisierung bestehender Produktionslinien bei denen bestehende Steuerschaltungen mit verschiedenen Spannungspegeln arbeiten.
Hochspannungsisolierung für raue Umgebungen: Mit 2,5 kV Wechselstrom-Isolation Zwischen den digitalen Ein-/Ausgängen, Ausgängen und der Stromversorgung blockiert die Karte effektiv Masseschleifen und Gleichtaktstörungen, die in die Steuereinheit des Antriebs gelangen könnten. Dies ist in industriellen Umgebungen, in denen Frequenzumrichter und Motoren starke elektromagnetische Störungen erzeugen, von entscheidender Bedeutung..
Lange Relaislebensdauer für HochfrequenzschaltungenDie Bordrelais sind für folgende Leistung ausgelegt: ≥10⁷ mechanische Operationen und ≥10⁵ elektrische Operationen bei Nennlast. Dies gewährleistet einen zuverlässigen Betrieb in Anwendungen, die häufiges Schalten der Kontakte erfordern, wie z. B. zyklusabhängige Alarmsignale oder Sequenzsteuerung, ohne vorzeitigen Kontaktverschleiß oder Verkleben..
Einfache DIP-SchalterkonfigurationDie Funktionszuweisung wird festgelegt über Onboard-DIP-SchalterDie Aktivierung erfolgt über die Parametereinstellungen des Laufwerks mithilfe der Software DriveWindow oder Drive Composer. Dadurch entfällt die Notwendigkeit komplexer Verkabelungsänderungen und eine schnelle Anpassung an unterschiedliche Anwendungsanforderungen wird ermöglicht..
Kompaktes Optionsplatinen-DesignAls Optionstafel Die Karte wird in die RMIO-Schnittstellenkarte (Steckplatz 1 oder Steckplatz 2) eines ACS800-Laufwerks gesteckt und erweitert die E/A-Kapazität ohne zusätzliche externe Hardware. Sie kann nicht eigenständig betrieben werden – sie muss in einem kompatiblen Laufwerk installiert sein, um zu funktionieren..
Typische Anwendungen
Der AR C093 AE01 wird primär zur Erweiterung der Relaisausgangskapazität in ABB-Antriebssystemen eingesetzt, bei denen die Standard-E/A nicht ausreicht:
ACS800 AntriebssystemeHinzufügen von Alarmkontaktausgängen und Hilfssteuersignalen zur Fehleranzeige, zum Betriebszustand und zur externen Verriegelung
Nachrüstung von AltsystemenBereitstellung von relaisisolierten Ausgängen zur Anbindung an bestehende Anlagensteuerungsschaltungen auf verschiedenen Spannungsebenen
Industrielle AutomatisierungUniversell einsetzbares Relais-Schalten für Magnetspulen, Kontrollleuchten und Hilfsschütze in der Fertigungs- und Prozesssteuerung
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des AR C093 AE01?
A: Es handelt sich um eine Relaisausgangs-Optionskarte, die die E/A-Fähigkeiten von ABB ACS800-Antrieben erweitert, indem sie 2 SPDT-Relaisausgänge und 3 digitale Eingänge bereitstellt und so die isolierte Steuerung externer Feldgeräte wie Alarme, Relais und Schütze ermöglicht..
Frage 2: Kann diese Karte als eigenständiges Modul verwendet werden?
A: NEIN. Die AR C093 AE01 ist eine Optionstafel Es muss an die RMIO-Schnittstellenkarte eines ABB ACS800-Antriebs (Steckplatz 1 oder Steckplatz 2) angeschlossen werden. Es kann nicht eigenständig betrieben werden und benötigt den Host-Antrieb zur Stromversorgung und Steuerung..
Frage 3: Wie hoch ist die Kontaktbelastbarkeit der Relaisausgänge?
A: Jedes Relais ist ausgelegt für 250 V Wechselstrom / 5 A (ohmsche Last) mit einer maximalen Schaltleistung von 1250 VABei induktiven Lasten wird eine Leistungsreduzierung oder eine externe Entstörschaltung empfohlen..
Frage 4: Wie ist das Modul konfiguriert?
A: Die Konfiguration erfolgt in zwei Schritten: (1) Onboard-DIP-Schalter (1) Jedem Relais und DI-Kanal eine Funktion zuweisen; (2) Antriebsparameter werden mithilfe der Software DriveWindow oder Drive Composer konfiguriert, um die Funktionen zu aktivieren und zuzuordnen..
Frage 5: Welche Spezifikationen gelten für die digitale Eingangsspannung?
A: Die 3 digitalen Eingänge unterstützen 24 V Gleichstrom (19–30 V) oder 110–230 V Wechsel-/Gleichstrommit optischer Isolation. Zwischen dem DI2-DI3-Paar besteht eine Isolation von 1,5 kV, während die Gesamtisolation von DI/DO/Stromversorgung 2,5 kV AC beträgt..
Frage 6: Was sollte ich überprüfen, wenn ein Relaisausgang nicht funktioniert?
A: Prüfen Sie, ob die Antriebsparameter so konfiguriert sind, dass das entsprechende Relais aktiviert wird. Stellen Sie sicher, dass die DIP-Schaltereinstellungen der vorgesehenen Funktionszuordnung entsprechen. Überprüfen Sie die Feldverdrahtung an den Anschlüssen Common, NO und NC. Wenn das Relais angesteuert wird, aber nicht schaltet, ist es möglicherweise defekt – tauschen Sie die Relaiskarte aus.
Empfohlene Modelle und verwandte Produkte
Die AR C093 AE01 gehört zur Familie der Antriebsoptionsplatinen von ABB. Nachfolgend finden Sie verwandte Modelle für ähnliche oder ergänzende Anforderungen:
Das richtige Modell auswählen
Für ACS800-Antriebe, die zusätzliche Relaisausgänge benötigen: Der AR C093 AE01 ist die richtige Optionsplatine, die 2 SPDT-Relais und 3 digitale Eingänge in einem einzigen Steckmodul bereitstellt..
Für zusätzliche digitale Ein-/Ausgänge ohne RelaisBetrachten Sie die RDIO-01 Erweiterungsplatine, falls keine Relaisfunktion benötigt wird.
Zur SystemverifizierungVor der Installation muss unbedingt vergewissert werden, dass es sich beim Host-Laufwerk um ein Modell der ACS800-Serie mit einem verfügbaren RMIO-Steckplatz handelt und dass die DIP-Schaltereinstellungen der beabsichtigten Anwendung entsprechen..
