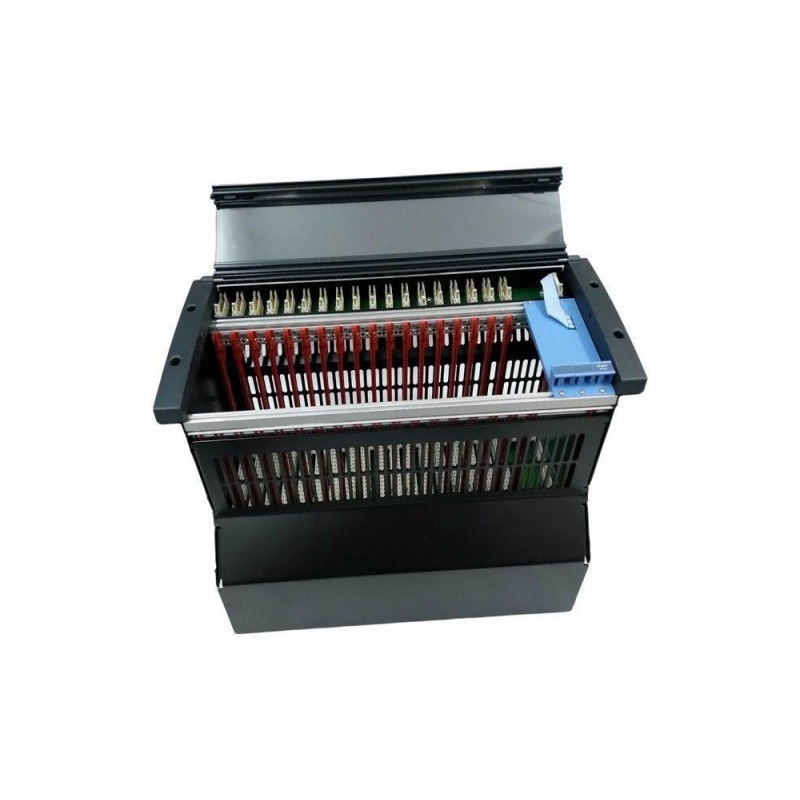

Honeywell FS-IOCHAS-0001S Gehäuse für nicht-redundante E/A-Module

PRODUKTINFORMATIONEN

Honeywell FS-IOCHAS-0001S Gehäuse für nicht-redundante E/A-Module

Industrielles 19-Zoll-I/O-Chassis für Experion PKS- und Safety Manager-Systeme

Markenname: Honeywell

Produktname: FS-IOCHAS-0001S

Zustand: 100 % neu und original

Lieferzeit: 3-5 Tage

Garantie: 1 Jahr

WARUM SIE UNS WÄHLEN SOLLTEN

1.Alle unsere Produkte sind neu, original und von guter Qualität.

2.Unsere Preise sind sehr wettbewerbsfähig.

3.Wir haben große Mengen auf Lager, sodass wir den Kunden helfen können, auch schwer erhältliche Komponenten zu beschaffen.

4.Alle Anfragen werden ernst genommen und innerhalb von 24 Stunden beantwortet.

5.Schneller Versand und guter Kundendienst.

Wir versenden die Artikel innerhalb von 3-5 Werktagen nach Zahlungseingang.

Hauptmerkmale und Vorteile

• Kosteneffizientes, nicht redundantes Design: Bietet eine zuverlässige I/O-Montagelösung ohne die zusätzliche Komplexität und Kosten redundanter Systeme und ist daher ideal für Standard-Prozesssteuerungsanwendungen geeignet.

• Hochdichte Modulkapazität: Bietet Platz für bis zu 18 E/A-Module im Standard-19-Zoll-Formfaktor, wodurch die Rackplatzeffizienz maximiert wird

• Universelle E/A-Kompatibilität: Unterstützt alle I/O-Module der C-Serie, einschließlich AI/AO/DI/DO-Karten (AI8, AO8, DI16, DO16 usw.), und ermöglicht so eine flexible Systemkonfiguration.

• Unterstützung für Hot-Swap-Module: Alle E/A-Module können im laufenden Betrieb ohne Systemabschaltung ausgetauscht werden, wodurch die Wartungsausfallzeiten minimiert werden.

• Robustes Industriedesign: Hergestellt aus hochwertigem Stahl und mit einer Schutzlackierung versehen, bietet es Schutz vor Korrosion, elektromagnetischen Störungen und rauen industriellen Umgebungen.

• Umfassende Sicherheitszertifizierungen: Erfüllt internationale Standards mit CE-, UL-, CSA-, TÜV- und FM-Zertifizierungen und gewährleistet so einen zuverlässigen Betrieb in industriellen Umgebungen.

• Standardisierte 19-Zoll-Rackmontage: Passt in Standard-Geräteschränke mit einer Höhe von 3 HE (133,35 mm) für das erste Chassis und ermöglicht so eine einfache Integration in bestehende Installationen.

• Skalierbare Systemarchitektur: Unterstützt die Erweiterung um mehrere Chassis und ermöglicht so das Systemwachstum bei sich ändernden Prozessanforderungen.

Technische Spezifikationen

Systemarchitektur

Das FS-IOCHAS-0001S-Chassis dient als zentrale Montage- und Verbindungsstelle innerhalb der Honeywell-Steuerungssystemarchitektur:

24VDC Systemstromversorgung → FS-IOCHAS-0001S Chassis → C-Serie E/A-Module (AI/AO/DI/DO) → C300 Controller → Experion PKS ↓ E/A-Verbindung (ControlNet-Bus)

Wichtige Strukturkomponenten :

• I/O-Chassis: Mechanisches 19-Zoll-Gehäuse, das bis zu 18 E/A-Module aufnehmen kann

• IO-Backplane (IOBUS-HBS): Horizontale I/O-Bus-Rückwandplatine mit 18 Flachbandkabelanschlüssen an der Oberseite

• E/A-Anschlüsse (IOB-0001S): Bietet 18 E/A-Anschlüsse im mittleren Bereich

• Kabelmanagement: Beinhaltet Kabeleinführungsöffnung, Kabelklemmen und Halbdreh-Verriegelungsschrauben für eine sichere Installation.

Systemintegration

Der FS-IOCHAS-0001S lässt sich nahtlos in die folgenden Honeywell-Komponenten integrieren. :

Wichtiger Hinweis: Das Chassis ist speziell für nicht redundant Konfigurationen. Falls Ihre Anwendung Redundanz erfordert, ziehen Sie bitte die redundanten Chassis-Optionen von Honeywell in Betracht. Das FS-IOCHAS-0001S ist nicht austauschbar mit redundanten Chassis-Modellen .

Anwendungen

Das Chassis FS-IOCHAS-0001S eignet sich ideal für eine breite Palette von Anwendungen in der industriellen Automatisierung und Prozesssteuerung:

Installation & Konfiguration

Montageanleitung

1. Das Chassis passt in Standard-19-Zoll-Geräteracks.

2. Erste Chassishöhe: 3 HE (133,4 mm); jedes weitere Chassis benötigt 4 HE

3. Sorgen Sie für ausreichend Platz zur Luftzirkulation um das Gerät herum.

4. Bringen Sie Blindabdeckungen in ungenutzten Steckplätzen an, um eine ordnungsgemäße Luftzirkulation und EMI-Abschirmung zu gewährleisten.
