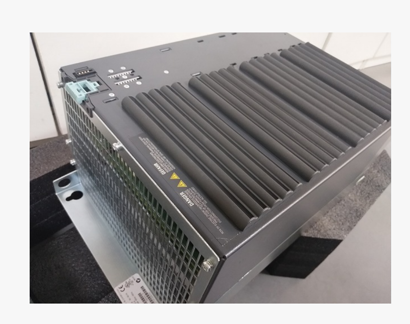

Der Siemens 6SL3224-0BE33-7AA0 Das PM240-Leistungsmodul ist für die SINAMICS G120-Antriebsserie geeignet. Dieses robuste Gerät liefert 37 kW (hohe Überlast) bzw. 45 kW (niedrige Überlast) und verfügt über einen integrierten Eingangsfilter der Klasse A sowie einen Bremschopper. Damit ist es die ideale Wahl für anspruchsvolle Anwendungen mit drehzahlvariablen Antrieben.
Artikelnummer :
6SL3224-0BE33-7AA0Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXWProduktursprung :
GermanyVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
25kg| Besonderheit | Beschreibung |
|---|---|
| Hersteller | Siemens |
| Produktfamilie | SINAMICS G120 |
| Modultyp | PM240 Leistungsmodul |
| Eingangsspannung | 380-480 V AC, 3-phasig, +10/-10 % |
| Eingangsfrequenz | 47-63 Hz |
| Hochüberlastleistung (HO) | 37 kW (200 % für 3 s, 150 % für 57 s, 100 % für 240 s) bei -10 bis +50 °C |
| Niedrige Überlastleistung (LO) | 45 kW (150 % für 3 s, 110 % für 57 s, 100 % für 240 s) bei -10 bis +40 °C |
| Integrierter Filter | Eingangsfilter der Klasse A (für EMV-Konformität) |
| Bremsender Chopper | Integriert, unterstützt dynamisches Bremsen |
| Schutzklasse | IP20 |
| Abmessungen (H x B x T) | 635 x 275 x 204 mm |
| Gewicht | ca. 23 kg |
| Betriebstemperatur | -10 °C bis +50 °C (HO); -10 °C bis +40 °C (LO) |
| Notiz | Erfordert eine separate Steuereinheit (z. B. CU240B/E) und ein Basisbedienfeld (BOP). |
| Kategorie | Modell | Beschreibung |
|---|---|---|
| Kleinere PM240 (30 kW) | 6SL3224-0BE33-0UA0 | PM240 ohne Filter, Nennleistung 30 kW HO / 37 kW LO |
| Kleinere PM240 (11 kW) | 6SL3224-0BE31-1AA0 | PM240 mit Filter, Nennleistung 11 kW HO / 15 kW LO |
| Kleinere PM240 (4 kW) | 6SL3224-0BE24-0AA0 | PM240 mit Filter, 4 kW LO-Nennleistung |
| Kleinere PM240 (3 kW) | 6SL3224-0BE23-0AA0 | PM240 mit Filter, 3 kW LO-Nennleistung |
| Steuereinheit | CU240B-2 / CU240E-2 | Erforderliche Steuereinheit für den Betrieb des PM240; bietet Ein-/Ausgabe und Kommunikation |
Frage 1: Worin besteht der Unterschied zwischen den Bezeichnungen „Hohe Überlastung“ (HO) und „Niedrige Überlastung“ (LO)?
Hohe Überlastung ist für Anwendungen mit häufigen, kurzzeitigen Überlastungen wie Förderbänder oder Kompressoren (konstantes Drehmoment) vorgesehen. Niedrige Überlastung ist für Anwendungen mit geringerem Anlaufdrehmoment wie Pumpen und Ventilatoren (variables Drehmoment) vorgesehen. Bei diesem Modul beträgt die HO-Leistung 37 kW und die LO-Leistung 45 kW. .
Frage 2: Wird die 6SL3224-0BE33-7AA0 mit einer Steuereinheit geliefert?
Nein, es handelt sich um ein eigenständiges Leistungsmodul (PM240). Für den Betrieb als vollständiger Antrieb ist eine separate Steuereinheit (CU), z. B. die CU240B-2 oder CU240E-2, erforderlich. .
Frage 3: Ist in diesem Modul ein Bremswiderstand enthalten?
Das Modul hat ein integrierter Bremschopper Allerdings muss ein externer Bremswiderstand an die Klemmen des Moduls angeschlossen werden, um die regenerative Energie abzuführen.
Frage 4: Welche physikalischen Abmessungen und welches Gewicht hat das Modul?
Die Abmessungen betragen 635 mm (H) x 275 mm (B) x 204 mm (T), und es wiegt ungefähr 23 kg.
