Der Honeywell FC-USI-0002 ist ein universelles Sicherheitsschnittstellenmodul (USI), das für die Honeywell-Sicherheitsmanager Plattform für sicherheitsgerichtete Systeme (SIS)Als dediziertes Kommunikationsschnittstellenmodul ermöglicht es einen sicheren und hochverfügbaren Datenaustausch zwischen der Sicherheitssteuerung, Engineering-Tools, Überwachungssystemen und externen Automatisierungsnetzwerken..
Der FC-USI-0002 fungiert als entscheidender „Diplomat“ zwischen dem Quad Processor Pack (QPP) des Sicherheitsmanagers – das die Sicherheitslogik ausführt – und der Außenwelt.Es übernimmt Kommunikationsaufgaben und gewährleistet dabei die Trennung zwischen sicherheitsrelevanten Ausführungsfunktionen und externen Kommunikationswegen, wodurch sicherheitsrelevante Verarbeitungsprozesse vor nicht sicherheitsrelevanten Aktivitäten geschützt werden.
Artikelnummer :
FC-USI-0002Bestellung (Mindestbestellmenge) :
1Zahlung :
EXWProduktursprung :
USAVerschiffungshafen :
Wuhan, Hubei, ChinaLieferzeit :
3-5 daysGewicht :
1kgPRODUKTINFORMATIONEN

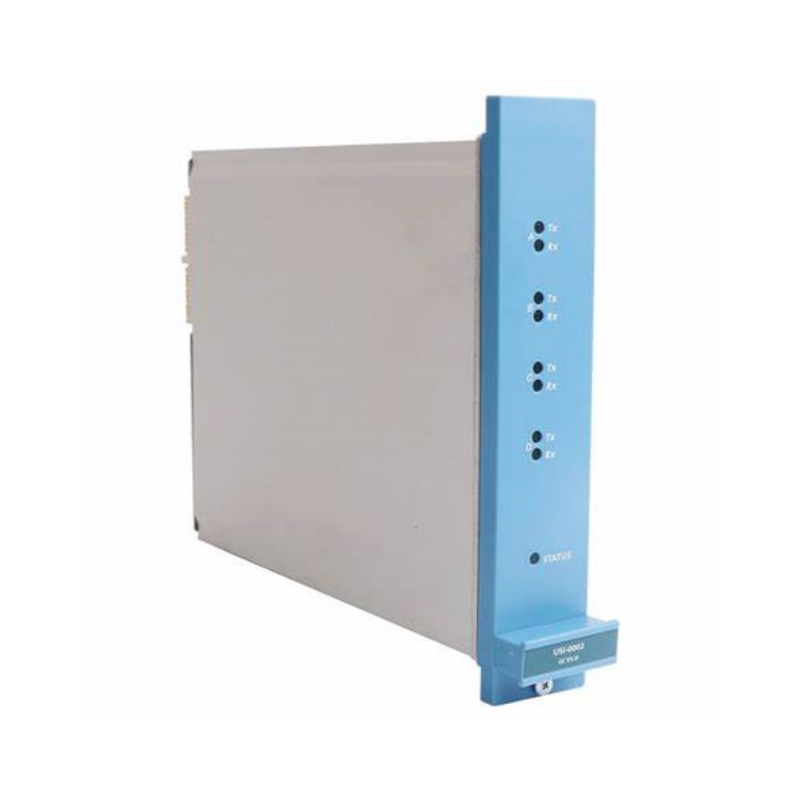

Honeywell FC-USI-0002 Universelles Sicherheitsschnittstellenmodul
SIL 3-zertifizierte Kommunikationsschnittstelle für Sicherheitsmanagementsysteme
Markenname: Honeywell
Produktname: FC-USI-0002
Zustand: 100 % neu und original
Lieferzeit: 3-5 Tage
Garantie: 1 Jahr
WARUM SIE UNS WÄHLEN SOLLTEN
1.Alle unsere Produkte sind neu, original und von guter Qualität.
2.Unsere Preise sind sehr wettbewerbsfähig.
3.Wir haben große Mengen auf Lager, sodass wir den Kunden helfen können, auch schwer erhältliche Komponenten zu beschaffen.
4.Alle Anfragen werden ernst genommen und innerhalb von 24 Stunden beantwortet.
5.Schneller Versand und guter Kundendienst.
Wir versenden die Artikel innerhalb von 3-5 Werktagen nach Zahlungseingang.
Hauptmerkmale und Vorteile
SIL 3-zertifizierte Kommunikation: Erfüllt die Anforderungen der Sicherheitsintegritätsstufe 3 gemäß IEC 61508/61511 für den Einsatz in Notabschalt- (ESD), Brand- und Gasüberwachungs- (F&G) und Brennermanagementsystemen.
Dedizierte Kommunikationsverarbeitung: Verwendet einen Motorola 8260 Kommunikationsprozessor mit 8 MB Flash-Speicher und 8 MB lokalem SRAM (mit Fehlererkennung und -korrektur), wodurch Kommunikationsaufgaben vom QPP-Controller ausgelagert werden.
Architektur für gemeinsamen Speicher: Der 256 KB große gemeinsam genutzte RAM ermöglicht einen schnellen Datenaustausch zwischen dem USI-Modul und den QPP-Steuerungsprozessoren und gewährleistet so eine deterministische Kommunikationsleistung.
Multiprotokoll-Kommunikation: Bietet 4 unabhängige Kommunikationskanäle, darunter Dual-10/100-Mbit/s-Ethernet und zwei universelle serielle Kanäle für eine flexible Systemintegration.
Hardware-Isolation: Dient als Sicherheitsbarriere mit einer 2,5-kV-DC-Isolation zwischen der 5-V-Logik und Ethernet sowie einer 1,5-kV-DC-Isolation zwischen Ethernet und Gehäuse und verhindert so, dass externe elektrische Fehler die Sicherheitsfunktionen beeinträchtigen.
Hot-Swap-fähig: Unterstützt den Online-Modulaustausch in redundanten QPP-Konfigurationen ohne Systemabschaltung und minimiert so die Wartungsausfallzeiten.
Umfassende Diagnostik: Hardware-Selbsttests in Echtzeit, einschließlich Überprüfung der Prozessorregister, RAM-Verifizierung und Software-Integritätsüberwachung; wird ein Fehler erkannt, unterbricht das Modul den QPP, um einen sicheren Zustand auszulösen.
Lebenszyklus-Austauschunterstützung: Der FE-USI-0002 dient als pin- und funktionskompatibler Nachfolger unter unterstützten Safety Manager-Softwareversionen.
| Kategorie | Spezifikation |
|---|---|
| Hersteller | Honeywell |
| Modellnummer | FC-USI-0002 |
| Alternative Bezeichnungen | USI-0002, FE-USI-0002 (Nachfolger), FX-USI-0002 (DCS-seitige Variante) |
| Produkttyp | Universelles Sicherheitsschnittstellenmodul |
| Systemplattform | Honeywell Safety Manager / FSC / Experion PKS SIS-Integration |
| Sicherheitsintegritätsniveau | SIL 3 (IEC 61508/61511) |
| Parameter | Spezifikation |
|---|---|
| Prozessor | Motorola 8260 Kommunikationsprozessor |
| Flash-Speicher | 8 MB (System- + Anwendungsspeicher) |
| Lokales SRAM | 8 MB (mit Fehlererkennung und -korrektur) |
| Gemeinsam genutzter Arbeitsspeicher | 256 KB (Datenaustausch mit QPP) |
| EEPROM | Speichert modulspezifische Daten (MAC-Adressen, Hardwareversion) |
| Parameter | Spezifikation |
|---|---|
| Ethernet-Kanäle | 2x 10/100 Mbit/s (Dual-Speed Fast Ethernet Transceiver) |
| Serielle Kanäle | 2x universelle serielle Kommunikationscontroller |
| Steckverbindertypen | Ethernet: RJ45; Seriell: 10-poliger AMP-Anschluss |
| Unterstützte Protokolle | Safety Manager Bus, Modbus RTU, Modbus TCP/IP, ASCII, OPC, Honeywell SDP |
| Parameter | Spezifikation |
|---|---|
| Versorgungsspannung | 5 V DC ±5 % |
| Maximalstrom | 1.2A |
| 5V-zu-Ethernet-Isolation | ≥ 2,5 kV Gleichspannung |
| 5V-Gehäuseisolierung | ≥ 1,5 kV Gleichspannung |
| Ethernet-zu-Gehäuse-Isolation | ≥ 1,5 kV Gleichspannung |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | -5 °C bis +70 °C |
| Lagertemperatur | -40 °C bis +85 °C |
| Relative Luftfeuchtigkeit | 10 bis 95 %, nicht kondensierend |
| Schutzklasse | IP20 (Schrankinstallation) |
| Abmessungen | 21,2 cm x 17,6 cm x 3,52 cm |
| Gewicht | Ca. 0,7 kg (Versandgewicht ca. 2,0 kg) |
| Zertifizierungen | CE, TÜV, UL, CSA, FM |
Das FC-USI-0002 findet breite Anwendung in Branchen, die eine SIL 3-zertifizierte Sicherheitskommunikation erfordern:
| Industrie | Anwendung |
|---|---|
| Öl und Gas | Notabschaltintegration (ESD) zwischen Safety Manager und Experion PKS für Raffinerie- und Pipeline-Steuerungssysteme |
| Chemische Verarbeitung | SIS-DCS-Integration für kontinuierliche chemische Reaktionen; Kommunikation von F&G-Detektionssystemen |
| Stromerzeugung | Sicherheitsdatenaustausch des Brennermanagementsystems (BMS); Integration des Turbinenschutzsystems |
| Pharmazeutische | Sicherheitssystemkommunikation für die Chargenprozesssteuerung und Reinraumüberwachung |
| Marine & Offshore | Kommunikation der Plattform-Sicherheits- und Brandschutzsysteme |
Der FC-USI-0002 wurde durch die FE-USI-0002, das Pin-zu-Pin- und Funktionskompatibilität bietet.
Der FX-USI-0002 ist eine DCS-seitige Variante, die mit der Safety Manager-Version verwechselt werden kann – überprüfen Sie Ihre Anwendung sorgfältig, bevor Sie bestellen..
