Honeywell CC-PAIH01 51405038-175 Hart Analogeingangsmodule

Honeywell CC-PAIH01 51405038-175 Hart Analogeingangsmodule

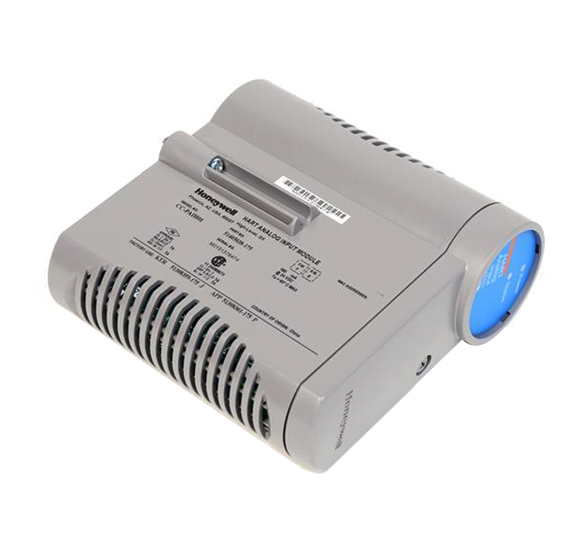

Der Honeywell CC-PAIH01 51405038-175 ist ein analoges Eingangsmodul (HLAI) für das Experion® PKS CI/O-System. Es erfasst standardmäßige 4-20 mA-Stromschleifen und ±10 V-Spannungssignale von Feldmessumformern und unterstützt gleichzeitig HIRSCH (Highway Addressable Remote Transducer)-Protokollkommunikation für intelligente Gerätediagnose und Anlagenverwaltung. Mit 16 isolierte Kanäle (12 Single-Ended, 4 Differential) mit 16-Bit-AuflösungDieses Modul ermöglicht die hochpräzise Signalerfassung für kritische Prozessvariablen in der Öl- und Gas-, Chemie-, Energieerzeugungs- und Pharmaindustrie.

  • Artikelnummer :

    CC-PAH01 51405038-175

  • Bestellung (Mindestbestellmenge) :

    1 Piece

  • Zahlung :

    EXW

  • Produktursprung :

    USA

  • Verschiffungshafen :

    Wuhan

  • Lieferzeit :

    3-5days

  • Gewicht :

    3kg

  • Produktdetails

    Allgemeine Informationen



    AttributSpezifikation
    ProdukttypHochpegel-Analogeingangsmodul (HLAI)
    Bestellnummer51405038-175
    ModellCC-PAIH01
    SerieExperion PKS Serie C / C300 E/A
    Kanäle16 (12 einseitig, 4 differenziell)
    StatusVom Hersteller nicht mehr produziert

    Eingabespezifikationen



    ParameterSpezifikation
    Unterstützte Eingabetypen4–20 mA (mit HART), 0–5 V, 1–5 V, 0,4–2 V, ±10 V
    Auflösung des A/D-Wandlers16-Bit
    Eingangsimpedanz (Spannung)>10 MΩ (versorgt)
    Eingangsspannungsbereich (Strom)4-20 mA (durch 250 Ω)
    Abtastrate50 ms

    Genauigkeit und Leistung



    ParameterSpezifikation
    Hardwaregenauigkeit bei 25 °C±0,075 % des Skalenendwerts
    Hardware-Genauigkeit (0–60°C)±0,15 % des Skalenendwerts
    Gleichtaktunterdrückung70 dB (DC bis 60 Hz)
    Normalmodus-Unterdrückungsverhältnis19 dB bei 60 Hz
    Übersprechen-60 dB (DC bis 60 Hz)

    Kraft und Physische



    ParameterSpezifikation
    Stromverbrauch0,195 A bei 24 VDC (~4,7 W)
    Betriebstemperatur0 bis +60 °C (einige Varianten: -40 bis +70 °C)
    AbmessungenCa. 15,8 × 5,7 × 14,6 cm
    Gewichtca. 0,4 kg

    Empfohlene Alternativmodelle



    ModellnummerBeschreibungHauptunterschiede
    TC-IAH16116-Kanal-Analog-Eingangsmodul (ältere Version)Früheres C200/C300-kompatibles HLAI; softwarekonfigurierbare Spannung/Stromstärke; nicht mehr erhältlich; offiziell ersetzt durch CC-PAIH01
    CC-PAIX02Analoges Eingangsmodul mit hohem Pegel (nicht HART)Ähnliches 16-Kanal-HLAI, jedoch ohne HART-Protokollunterstützung; für Anwendungen, die keine Kommunikation mit digitalen Geräten erfordern.
    CC-PAIM01Low-Level Analog Input LLMUX ModulFür Thermoelement-/Millivolt-Signale (TC/RTD); nicht kompatibel mit 4-20mA- oder Spannungseingängen
    CC-PAIX0116-Kanal-Analog-Eingangsmodul4-20mA/0-10V Eingänge ohne HART-Unterstützung

    Häufig gestellte Fragen

    1: Welche Arten von Eingangssignalen akzeptiert der CC-PAIH01?

    A: Das Modul unterstützt 4-20 mA Stromschleifen (mit HART-Protokoll-Overlay), 0–5 V, 1–5 V und 0,4–2 V Spannungseingängeund einige Varianten unterstützen ±10V und Thermoelement-/RTD-Signale je nach Konfiguration.

    2: Unterstützt dieses Modul die HART-Kommunikation?

    A: Ja. Das CC-PAIH01 ist mit einer HART-Schnittstelle ausgestattet, die es dem Modul ermöglicht, digitale Diagnose- und Konfigurationsdaten von intelligenten Feldtransmittern zu extrahieren, ohne die primäre analoge 4-20 mA-Messung zu beeinträchtigen.

    3: Kann das Modul im laufenden Betrieb ausgetauscht werden?

    A: Ja. Das Modul ist für den Online-Einbau und -Ausbau (Hot-Swapping) in nicht explosionsgefährdeten Bereichen ausgelegt. Beachten Sie bei Wartungsarbeiten im laufenden Betrieb stets die standortspezifischen Sicherheitsvorkehrungen.
