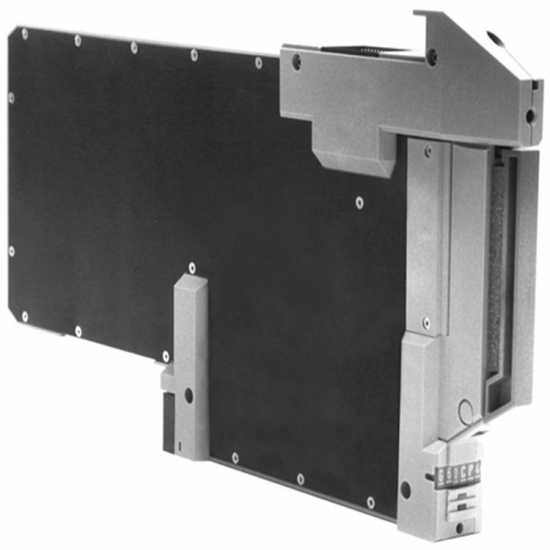

Technische Spezifikationen
Hinweis: Die Spezifikationen können je nach Quelle variieren. Prüfen Sie daher immer die Angaben zu Ihrer spezifischen Systemversion im offiziellen Foxboro-Hardwarehandbuch.
Hauptmerkmale und Vorteile
Kombinierte analoge Eingangs- und Ausgangsfähigkeit
Das FBM04 integriert vier analoge Eingangskanäle und vier analoge Ausgangskanäle auf einem einzigen Modul, wodurch die Anzahl der Module im Rack reduziert und der Rack-Steckplatzbedarf im Vergleich zu separaten AI- und AO-Karten um etwa die Hälfte verringert wird.Diese Hybridkonstruktion vereinfacht die Verkabelung, senkt die Gesamtsystemkosten und spart wertvollen Schrankplatz für zukünftige Erweiterungen..
Hochpräzise Signalumwandlung
Jeder Eingangs- und Ausgangskanal liefert ±0,05 % der Spannweite Genauigkeit mit 12-Bit-AuflösungDas Modul nutzt die Sigma-Delta-Datenwandlung auf jedem Kanal und gewährleistet so präzise Messung und Steuerung für anspruchsvolle Prozessschleifen.Die Temperaturdrift wird bei 100 ppm/°C minimiert..
Redundante Feldbusarchitektur
Als FBM vom Haupttyp ist das Modul unabhängig an den redundanten Feldbus angeschlossen. Fällt ein Feldbussegment aus, schaltet das Modul automatisch auf den alternativen Pfad um und gewährleistet so einen unterbrechungsfreien Datenaustausch mit dem Steuerungsprozessor.Die Feldbus-Schaltaktivierung und die Schaltzeit sind softwarekonfigurierbar..
Konfigurierbares ausfallsicheres Ausgabeverhalten
Das Modul unterstützt eine kanalspezifische Ausfallsicherheitskonfiguration mit Optionen für Halten (letzte Ausgabe beibehalten) oder Zurückgreifen (Ausgabe eines konfigurierten Ausweichwerts) bei FeldbusfehlernDie Ausweichdaten sind für jeden Ausgangskanal individuell konfigurierbar, wodurch sichergestellt wird, dass sich die Regelventile auch unter anormalen Bedingungen vorhersehbar verhalten..
Kanal-zu-Kanal-Isolation
Jeder Eingangs- und Ausgangskanal ist einzeln isoliert und widersteht 600 V Wechselstrom für eine Minute zwischen einem beliebigen Kanal und Erde oder zwischen KanälenDiese Isolation verhindert, dass Feldfehler, Erdschleifen und elektrisches Rauschen sich zwischen den Kanälen ausbreiten oder die vorgelagerte Elektronik beschädigen..
Unterstützung für Ausgangsbypass
Eine optionale Anschlusskabelbaugruppe bietet integrierte Bypass-Buchsen für jeden Ausgangskanal. Diese Buchsen akzeptieren einen Bypass-Stecker von der Ausgangs-Bypass-Station der I/A-Serie oder einer anderen externen 20-mA-Quelle, sodass die Ausgangssignale während der Wartung oder des Austauschs des Moduls aufrechterhalten werden können – ideal für kritische Regelkreise, bei denen eine Unterbrechung der Ausgänge nicht akzeptabel ist..
Hot-Swap-Fähigkeit
Die FBM04-Unterstützung Live-Einsetzen und -Entfernen auf einer unter Spannung stehenden Grundplatte der I/A-Serie. Techniker können eine defekte Einheit austauschen, ohne das Rack abzuschalten oder die Feldverdrahtung zu beeinträchtigen. Dies reduziert die mittlere Reparaturzeit (MTTR) erheblich und ermöglicht die Wartung während des laufenden Betriebs..
Empfohlene ähnliche Modelle
Kompatible Komponenten der I/A-Serie:
Steuerprozessoren: CP30, CP40, CP60, FCP270
Feldbus-Kommunikationsmodule: FCM10E, FCM2F2
Anschlusskabelkonfektionen: Inklusive Bypass-Buchsenoption
Ausgangs-Bypass-Stationen: Zur Unterstützung der Ausgangswartung
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Foxboro P0400YE FBM04?
Das FBM04 ist ein gemischtes analoges Eingangs-/Ausgangsmodul für die Prozessleitsysteme der I/A-Serie. Es bietet vier analoge 0-20-mA-Eingangskanäle für die Prozessmessung und vier analoge 0-20-mA-Ausgangskanäle zur Ansteuerung von Regelventilen und Aktoren. Die Kommunikation erfolgt über den redundanten Feldbus..
Frage 2: Welche Arten von Signalen verarbeitet der FBM04?
Das Modul ist für 0-20 mA Stromsignale Es verfügt über Eingangs- und Ausgangskanäle. Eingangsseitig akzeptiert es 4-20-mA-Transmitter oder 20-mA-Quellen mit eigener Stromversorgung und steuert ausgangsseitig Standard-Industriestromschleifen an..
Frage 3: Wie hoch ist die Eingangs- und Ausgangsgenauigkeit des FBM04?
Sowohl Eingangs- als auch Ausgangskanäle bieten ±0,05 % der Spannweite Genauigkeit bei 25 °CDas Modul nutzt die Sigma-Delta-Datenkonvertierung auf jedem Kanal, um diese Präzision zu erreichen..
Frage 4: Was ist die maximale Auslastung der Ausgangskanäle?
Jeder Ausgangskanal kann eine maximale Last von 735 ΩWird dieser Grenzwert überschritten, kann der Ausgangsstrom unter den vollen 20-mA-Bereich begrenzt werden, ohne dass die Fehler-LED des Moduls aufleuchtet, was potenziell zu Fehldiagnosen führen kann..
Frage 5: Kann das FBM04 ausgetauscht werden, ohne das System herunterzufahren?
Ja. Das FBM04 unterstützt Hot-Swap-Austausch auf einer unter Spannung stehenden Grundplatte der I/A-Serie. Feldverdrahtung, Strom- und Kommunikationskabel bleiben unberührt, und der redundante Feldbus gewährleistet einen unterbrechungsfreien Kommunikationsvorgang während des Austauschs..
Frage 6: Wie handhabt das FBM04 den ausfallsicheren Betrieb?
Das Modul unterstützt eine kanalspezifische Ausfallsicherheitskonfiguration mit Optionen für Halten (letzte Ausgabe beibehalten) oder Zurückgreifen (Ausgabe eines konfigurierten Ausweichwerts) bei Feldbusfehlern. Die Ausweichdaten sind pro Ausgabekanal individuell konfigurierbar..
Frage 7: Wozu dienen die Ausgangs-Bypass-Buchsen?
Die optionale Anschlusskabelbaugruppe verfügt über integrierte Bypass-Buchsen für jeden Ausgangskanal. Diese akzeptieren einen Bypass-Stecker von einer Ausgangs-Bypass-Station der I/A-Serie oder einer externen 20-mA-Quelle, wodurch Ausgangssignale durch … ersetzt werden können. Bei der Wartung oder dem Austausch des Moduls wird die Wartung durchgeführt.—entscheidend für Schleifen, bei denen eine Unterbrechung der Ausgabe nicht akzeptabel ist.
Frage 8: Welche Isolation bietet das FBM04?
Das Modul hält stand 600 V Wechselstrom für eine Minute zwischen einem beliebigen Kanal und Erde oder zwischen zwei beliebigen Kanälen, ohne Beschädigung. Jeder Kanal ist einzeln isoliert, um Fehler einzudämmen und Störfestigkeit zu gewährleisten..
Frage 9: Welche Konfigurationsmöglichkeiten bietet der FBM04?
Das Anwendungsprogramm für analoge E/A unterstützt fünf konfigurierbare Optionen: Auflösung des analogen Eingangs (pro Modul), Ausfallsichere Konfiguration (Halten/Ausweichmöglichkeit), Ausfallsichere Daten für analoge Ausgänge (pro Kanal), Feldbus-Umschaltung aktivieren, Und Feldbus-Schaltzeit.
Frage 10: Worin besteht der Unterschied zwischen FBM04 und FBM05?
Der FBM04 (P0400YE) Es handelt sich um ein Standard-4-Kanal-0-20-mA-Eingangs-/4-Kanal-0-20-mA-Ausgangsmodul. FBM05 (P0400YF) Es handelt sich um eine redundante Version mit 4 redundanten 0-20-mA-Eingängen und 4 redundanten 0-20-mA-Ausgängen für kritische Anwendungen mit hohen Verfügbarkeitsanforderungen. Die Komponenten sind nicht universell austauschbar..
