Technische Spezifikationen
Kompatible Anschlussbaugruppe
Hinweis: Die Anschlussbaugruppe P0916JS ist speziell für den FBM207b konzipiert und sollte nicht durch Anschlüsse ersetzt werden, die für den FBM207c (48 V) oder andere Varianten vorgesehen sind.
Hauptmerkmale und Vorteile
24 V DC Kontaktbenetzung vom Modul
Die FBM207b-Lieferungen 24 V DC Kontaktbenetzungsspannung Die Stromversorgung erfolgt direkt vom Modul, wodurch externe Netzteile für kontaktsensitive Anwendungen entfallen. Dies vereinfacht die Feldverdrahtung, senkt die Installationskosten und minimiert potenzielle Fehlerquellen..
Sechzehn isolierte Kontaktsensorkanäle
Das Modul bietet 16 vollständig isolierte, unabhängige Kontaktsensor-EingangskanäleJeder dieser Sensoren ist in der Lage, potentialfreie Kontakte von Feldgeräten zu erkennen. Die galvanische Trennung pro Kanal verhindert, dass ein Kurzschluss oder Erdschluss in einer einzelnen Feldleitung die gesamte Eingangsbank lahmlegt und Fehlauslösungen der Verriegelung verursacht..
Konfigurierbare Eingangs-Entprellfilterung
Das Modul unterstützt softwarekonfigurierbare Eingangs-Entprellfilterung Mit Optionen für keine Filterung, 4 ms, 8 ms, 16 ms oder 32 ms. Dadurch werden durch elektrisches Anlaufrauschen und Kontaktprellen verursachte Fehlstatusanzeigen eliminiert, während gültige Gerätefehlersignale erhalten bleiben..
Redundante Feldbusarchitektur
Als FBM vom Haupttyp verbindet sich das Modul unabhängig mit dem redundanter 2-Mbps-FeldbusFällt ein Feldbussegment aus, schaltet das Modul automatisch auf den alternativen Pfad um und gewährleistet so den kontinuierlichen Datenaustausch mit dem Steuerungsprozessor ohne Prozessunterbrechung..
Hot-Swap-Fähigkeit
Die FBM207b unterstützt Live-Einsetzen und -Entfernen auf einer unter Spannung stehenden Grundplatte der I/A-Serie. Das Modul kann entfernt oder ausgetauscht werden, ohne die Anschlusskabel der Feldgeräte, die Stromversorgungs- oder Kommunikationskabel zu trennen. Im redundanten Betrieb kann jedes Modul ausgetauscht werden, ohne die Eingangssignale des intakten Moduls zu beeinträchtigen..
Unterstützung für die Abfolge von Ereignissen (SOE)
Bei Verwendung mit der I/A-Serie-Softwareversion 8.x oder höher unterstützt das Modul Zeitstempel für die EreignisabfolgeDie optionale GPS-Synchronisierung bietet 1 Millisekunde Präzision mit einer Genauigkeit von ±0,5 Millisekunden für die präzise Ereignisrekonstruktion bei der Analyse von Prozessstörungen.
Redundante Konfiguration bereit
Das Modul kann bereitgestellt werden in redundante Paare unter Verwendung der RH101AZ redundanter AdapterIn einer redundanten Konfiguration wird die Kontaktmessspannung jedes Moduls im redundanten Adapter mittels Dioden-OR verknüpft, um eine redundante Stromversorgung zu gewährleisten. Der CINR-Funktionsbaustein verarbeitet die Eingangssignale und die Initialisierungslogik für die redundanten Kanäle..
Kompaktes, robustes Design
Das FBM207b verfügt über ein kompaktes Design Die FBMs sind schmaler als Standard-FBMs der Serie 200 und verfügen über ein robustes Gehäuse zum Schutz der Schaltkreise. Die für die Montage der FBMs entwickelten Gehäuse bieten Schutz vor Umwelteinflüssen bis hin zu rauen Umgebungsbedingungen (Klasse G3) gemäß ISA-Standard S71.04..
Visuelle Indikatoren
Die in die Vorderseite des Moduls integrierten LEDs liefern eine visuelle Anzeige des Betriebszustands des Feldbusmoduls sowie der einzelnen Zustände der Eingangspunkte..
Empfohlene ähnliche Modelle
Kompatible Komponenten der I/A-Serie:
Steuerprozessoren: CP60, FCP270, FCP280
Abschlussbaugruppen: P0916JS (Komprimierung)
Redundanter Adapter: RH101AZ (für kompakte redundante Konfigurationen)
Feldbus-Kommunikationsmodule: FCM10E, FCM2F2
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Foxboro FBM207b (P0916JS)?

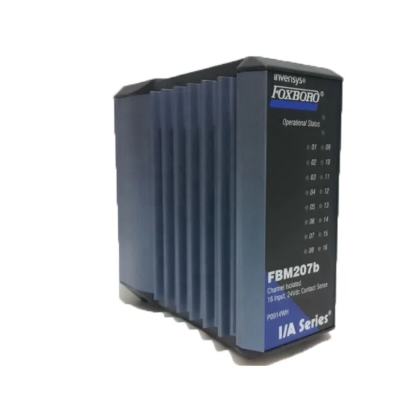

Das FBM207b ist ein 16-Kanal-Kontakterfassungsmodul für die I/A-Serie und das Foxboro Evo DCS. Es erkennt potentialfreie Kontakte von Feldgeräten wie Ventilendschaltern, Hilfskontakten von Motorstartern und Statuskontakten von Leistungsschaltern und wandelt diese physikalischen Zustände über den redundanten Feldbus in digitale Signale für den Steuerungsprozessor um..
Frage 2: Welche Benetzungsspannung verwendet der FBM207b?
Das Modul arbeitet mit einem 24 V DC Kontaktbenetzungsspannung (±15 %), was einem Kurzschlussstrom von ca. 3,2 mA pro Kanal entspricht. Dies unterscheidet sich vom FBM207c, der eine Benetzungsspannung von 48 V DC verwendet..
Frage 3: Was sind die Spezifikationen für die Logikschwelle?
Das Modul erkennt ein im Bundesstaat (geschlossener Kontakt) bei einem Widerstand von ≤1,0 kΩ und einem außerhalb des Bundesstaates (offener Kontakt) bei einem Widerstand von ≥100 kΩ.
Frage 4: Welche Entprellfilteroptionen stehen zur Verfügung?
Die FBM207b unterstützt softwarekonfigurierbare Entprellfilterung Mit Optionen für keine Filterung, 4 ms, 8 ms, 16 ms oder 32 ms pro Kanal. Dies eliminiert durch Rauschen ausgelöste Fehlstatusanzeigen und erhält gleichzeitig gültige Gerätesignale..
Frage 5: Kann der FBM207b in redundanten Konfigurationen verwendet werden?
Ja. Das Modul kann bereitgestellt werden in redundante Paare unter Verwendung der RH101AZ redundanter AdapterIn einer redundanten Konfiguration wird die Kontaktmessspannung jedes Moduls mittels Dioden-OR-Verknüpfung zusammengeführt, um eine redundante Stromversorgung zu gewährleisten. Der CINR-Funktionsbaustein validiert die Eingänge der redundanten Module und stellt so den unterbrechungsfreien Betrieb während Wartungsarbeiten oder im Fehlerfall sicher..
Frage 6: Unterstützt das FBM207b die Aufzeichnung von Ereignissequenzen (SOE)?
Ja. Bei Verwendung mit I/A-Serie Softwareversion 8.x oder höherDas Modul unterstützt die Zeitstempelung von Ereignissequenzen. Optionale GPS-Synchronisierung wird bereitgestellt. 1 Millisekunde Präzision mit einer Genauigkeit von ±0,5 Millisekunden für eine präzise Ereignisrekonstruktion.
Frage 7: Worin besteht der Unterschied zwischen FBM207b und FBM207c?
Der Hauptunterschied besteht darin, dass Kontaktbenetzungsspannung: die FBM207b verwendet 24 V Gleichstrom, während das FBM207c verwendet 48 V GleichstromDie Abschlusswiderstände sind zwischen diesen Varianten nicht austauschbar..
Frage 8: Kann der FBM207b im laufenden Betrieb ausgetauscht werden?
Ja. Das Modul unterstützt Live-Einsetzen und -Entfernen auf einer unter Spannung stehenden Grundplatte. Das Modul kann entfernt oder ausgetauscht werden, ohne die Anschlusskabel der Feldgeräte, die Stromversorgungs- oder Kommunikationskabel zu trennen. Im redundanten Betrieb kann jedes Modul ausgetauscht werden, ohne die Eingangssignale des intakten Moduls zu beeinträchtigen..
Frage 9: Welche Anschlussbaugruppe ist mit dem FBM207b kompatibel?
Der P0916JS Dies ist die speziell für den FBM207b vorgesehene Kompressionsanschlussbaugruppe. Verwenden Sie niemals Anschlussbaugruppen, die für den FBM207c oder andere Varianten ausgelegt sind, da nicht übereinstimmende interne Anschlussbelegungen zu falschen Spannungspegeln führen..
Frage 10: Welchen Umweltbedingungen kann das FBM207b standhalten?
Das Modul ist ausgelegt für Klasse G3 (Hart) Umweltbelastung gemäß ISA S71.04. Die Betriebstemperatur beträgt -20 °C bis +60 °Cbei einer relativen Luftfeuchtigkeit von 5 % bis 95 %, nicht kondensierend.
Frage 11: Was sind typische Anwendungsgebiete für das FBM207b?
Das Modul wird üblicherweise verwendet für: Rückmeldung zur Position des Prozessregelventils in Chemieanlagen Sicherheitsverriegelungsüberwachung in Öl- und Gasanlagen, Gerätestatuserkennung in Kraftwerken Alarm- und Ereignisprotokollierung, Und Pumpen-/Motorstatusüberwachung in Wasseraufbereitungssystemen.
Frage 12: Wird für dieses Modul eine Garantie gewährt?
Ja. Dieses Angebot beinhaltet ein 1 Jahr Garantie auf dem Modul. Überprüfen Sie die Garantiebedingungen vor dem Kauf mit Ihrem Lieferanten.
