Hauptmerkmale
Hochtemperaturbetrieb – Kontinuierlicher Betrieb von -29 °C bis +204 °C (-20°F bis +400°F)
Bewegtspulentechnologie – Passives Zweidraht-Design, das keine externe Stromversorgung benötigt
Klemmenblockanschluss – Obenliegende Klemmenleiste (Option 03) für sichere und wartungsfreundliche Verdrahtung
Verringerte Stoßempfindlichkeit – Die Bauweise mit beweglicher Spule ist weniger empfindlich gegenüber Stößen oder impulsartiger Anregung als Festkörper-Geschwindigkeitsaufnehmer.
Robuste Konstruktion – Konzipiert für zuverlässige Leistung in rauen Industrieumgebungen
Breiter Frequenzbereich – 10 Hz bis 1000 Hz (600 bis 60.000 CPM)
Technische Spezifikationen
Erklärung des Suffixcodes
Kernvorteile
1. Speziell für extreme Hitze entwickelt
Der 74712 wurde speziell für Umgebungen entwickelt, in denen herkömmliche Vibrationssensoren aufgrund übermäßiger Umgebungswärme ausfallen. Mit einem kontinuierlichen Betriebsbereich von bis zu 204 °C (400 °F)Es ist der Sensor der Wahl für Gasturbinengehäuse, Dampfturbinenlagergehäuse und Hochtemperaturkompressorenanwendungen. .
2. Passive Zweidraht-Einfachheit
Die Drehspulkonstruktion erzeugt ihre eigene Signalspannung und benötigt keine externe Stromversorgung. Dies vereinfacht die Installation, macht die Stromversorgungsverkabelung überflüssig und macht den Sensor ideal für mobile Messanwendungen. .
3. Überlegene Wirkungsimmunität
Im Gegensatz zu piezoelektrischen Sensoren, die durch Stoßereignisse falsche Messwerte erzeugen können, ist die Bauweise mit beweglicher Spule von Natur aus... weniger empfindlich gegenüber impulsiver Erregung Dies macht die 74712 zu einer zuverlässigen Wahl für Maschinen, bei denen gelegentliche Stöße oder Stoßbelastungen zu erwarten sind.
4. Wartungsfreundliche Verkabelung
Der Top-Mount-Anschlussklemme (Option 03) ermöglicht es Servicetechnikern, vorhandene Industriekabel direkt am Sensorkörper anzuschließen, wodurch die Notwendigkeit proprietärer Formstecker entfällt und der Kabelaustausch in engen, hochtemperaturbeständigen Leitungen vereinfacht wird. .
5. Bewährte Zuverlässigkeit
Die Seismoprobe-Familie hat sich seit Langem in kritischen Maschinenschutzsystemen bewährt. Das Modell 74712 ist kompatibel mit den Bently Nevada 1900/65A-Monitoren und den Überwachungssystemen der Serie 3500 sowie mit herkömmlichen Schwingungsdatenerfassungsgeräten. .
Hinweise zur Systemintegration
Zusammensetzung des Zweidrahtsystems
Ein vollständiges Seismoprobe-Messsystem besteht aus:
Geschwindigkeitsaufnehmer (dieser Artikel) – Wird am Maschinengehäuse/Lagergehäuse montiert
Geeignetes Kabel – Verbindet den Messumformer mit dem Monitor oder der Gleichstromversorgung (z. B. Serie 9571 oder 84661)
Montageanforderungen
OrientierungMuss montiert werden bei 0 ±100 Grad (typischerweise vertikal oder nahezu vertikal). Eine Montage außerhalb dieses Winkeltoleranzbereichs führt zu einer Verschiebung der internen seismischen Masse aus der Mitte, was ungenaue Messwerte und internen Verschleiß zur Folge hat. .
Befestigungsbolzen: 1/2-20 UNF-3A Gewindebolzen, kein Sockel erforderlich .
Kabelempfehlungen
Maximale Kabellänge: 305 Meter (1.000 Fuß) ohne Signaldämpfung
Für Umgebungen mit elektromagnetischen Störungen oder hohen Temperaturen werden armierte Kabel empfohlen.
Kompatible Kabeltypen: 9571 (0,6–30 m) und 84661 (0,9–30 m)
Anwendungen
Die 74712-06-05-03-00 wird in kritischen Hochtemperatur-Rotationsmaschinenanwendungen eingesetzt:
Primäre Messfunktionen
Absolute Schwingung (relativ zum freien Raum) – Schwingungsmessung an Lagergehäusen, Gehäusen oder Strukturen
Zustandsüberwachung – Erkennung von strukturellen Ungleichgewichten, mechanischer Lockerung und Lagerverschleiß
Was ist im Lieferumfang enthalten?
Hinweis: Anschlusskabel (9571 oder 84661), Monitor/VDC und Montagezubehör sind separat erhältlich.
Warum bei uns kaufen?
Auf Lager – versandfertig am selben/nächsten Werktag
Schneller Versand – Expressversandoptionen verfügbar
Vollständig getestet – Jede Einheit wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Integration verfügbar
Häufig gestellte Fragen (FAQ)

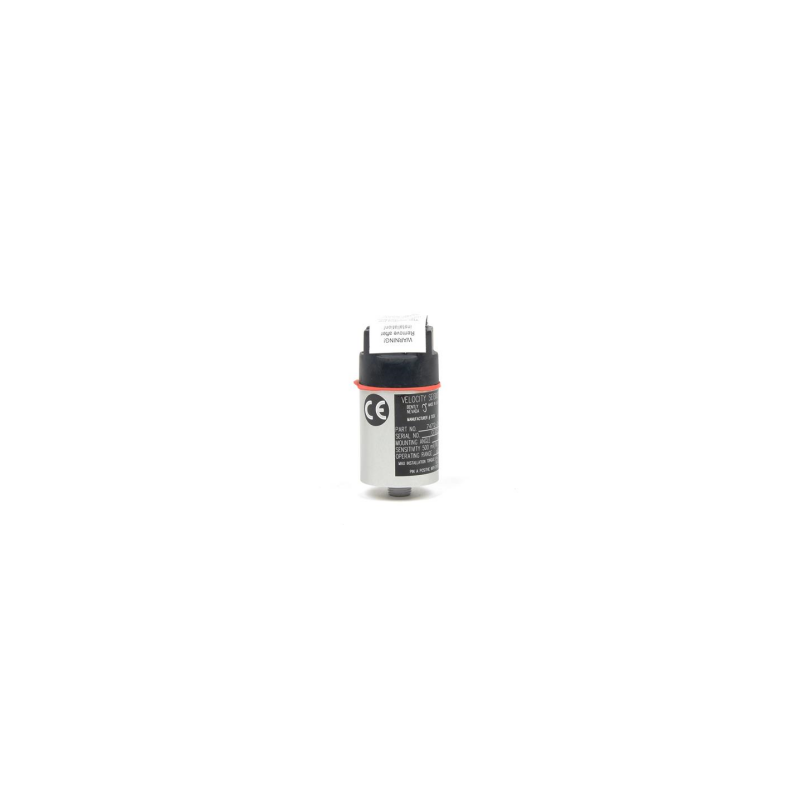

Frage 1: Was ist die Bently Nevada 74712-06-05-03-00?
Es handelt sich um einen Hochtemperatur-Zweidraht-Geschwindigkeitsaufnehmer vom Typ Seismoprobe, der zur absoluten Schwingungsmessung an Lagergehäusen, Maschinengehäusen und Bauteilen in anspruchsvollen thermischen Umgebungen eingesetzt wird. Er ist die Hochtemperaturversion der Seismoprobe 9200. .
Frage 2: Was bedeuten die einzelnen Suffixe in der Teilenummer?
06 = Montagewinkel 0 ±100 Grad, Mindestfrequenz 10 Hz; 05 = Keine Basis, 1/2-20 UNF-3A Bolzenmontage; 03 = Oberer Klemmenblockanschluss; 00 = Keine behördliche Genehmigung erforderlich .
Frage 3: Was ist die maximale Betriebstemperatur?
Der Wandler arbeitet kontinuierlich von -29 °C bis +204 °C (-20°F bis +400°F) .
Frage 4: Benötigt dieser Sensor eine externe Stromversorgung?
Nein. Das Modell 74712 nutzt Drehspultechnologie, die eine eigene Ausgangsspannung proportional zur Schwingungsgeschwindigkeit erzeugt. Es benötigt kein externes Netzteil .
Frage 5: Wie hoch ist die Empfindlichkeit und der Frequenzgang?
Empfindlichkeit ist 20 mV/mm/s (500 mV/in/s) ±5%Der Frequenzgang ist 10 Hz bis 1000 Hz (600 bis 60.000 CPM) mit +0, -3 dB typisch .
Frage 6: Welche Montageausrichtung ist erforderlich?
Der Sensor muss montiert werden bei 0 ±100 Grad (typischerweise vertikal oder nahezu vertikal). Eine Montage außerhalb dieses Winkeltoleranzbereichs führt zu ungenauen Messwerten und internem Verschleiß. .
Frage 7: Worin besteht der Unterschied zwischen der 74712 und der 9200?
Die 74712 ist die Hochtemperaturversion der Seismoprobe 9200. Die 9200 ist für Standard-Umgebungstemperaturen ausgelegt, während die 74712 den Betriebstemperaturbereich auf 204 °C für Gasturbinen, Dampfturbinen und andere Hochtemperaturanwendungen erweitert. .
Frage 8: Welche Kabeltypen sind kompatibel?
Der Wandler ist kompatibel mit Verbindungskabel der Serien 9571 und 84661Für Umgebungen mit elektromagnetischen Störungen oder hohen Temperaturen werden armierte Kabel empfohlen. .
Frage 9: Was ist die maximale Kabellänge?
Die maximale Kabellänge beträgt 305 Meter (1.000 Fuß) ohne Signaldämpfung .
F10: Kann dieser Sensor für mobile Messungen verwendet werden?
Ja. Da der 74712 keine externe Stromversorgung benötigt, eignet er sich gut für mobile Messanwendungen. .
Frage 11: Mit welchen Überwachungssystemen ist dieser Messumformer kompatibel?
Es ist mit dem Bentley Nevada kompatibel. 1900/65A Vibrationsmonitore, Überwachungssysteme der Serie 50und herkömmliche industrielle Schwingungsdatenerfassungsinstrumente .
Frage 12: Ist dieser Sensor für explosionsgefährdete Bereiche geeignet?
Diese spezielle Variante (Suffix 00) hat keine Genehmigung durch die Behörde Für explosionsgefährdete Bereiche. Falls eine Zertifizierung für explosionsgefährdete Bereiche erforderlich ist, wählen Sie eine Variante mit dem entsprechenden behördlichen Genehmigungszusatz. .
