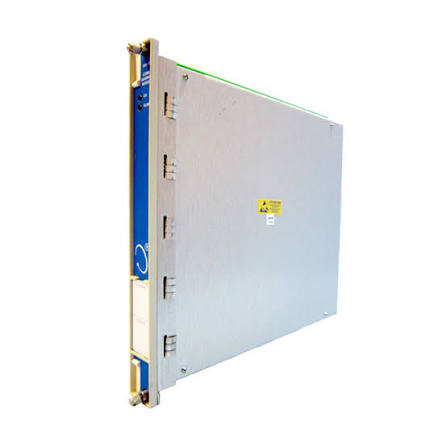

Bently Nevada 3500/92 136180-01 Kommunikations-Gateway-Modul

Bently Nevada 3500/92 136180-01 Kommunikations-Gateway-Modul

Das Bently Nevada 136180-01, auch bekannt als 3500/92 Kommunikations-Gateway-Modul, dient als primäre Datenbrücke zwischen dem Maschinenschutzsystem 3500 und den anlagenweiten Steuerungsnetzwerken.Dieses Modul aggregiert Echtzeit-Vibrations-, Positions-, Geschwindigkeits- und Temperaturdaten von allen Überwachungsmodulen innerhalb des 3500-Racks und überträgt sie über gängige Industrieprotokolle an DCS-, SPS-, SCADA- oder Anlagenmanagementsysteme wie System 1. Durch die Bereitstellung des Zugriffs auf digitale Daten mit zeitgestempelten Ereignissen und Alarmstatus ermöglicht es vorausschauende Wartung, Ferndiagnose und die nahtlose Integration in moderne Automatisierungsarchitekturen.

  • Artikelnummer :

    136188-02

  • Bestellung (Mindestbestellmenge) :

    1 Piece

  • Zahlung :

    EXW/CIF

  • Produktursprung :

    USA

  • Verschiffungshafen :

    Wuhan

  • Lieferzeit :

    3-5days

  • Gewicht :

    2kg

  • Produktdetails



    SpezifikationDetail
    HerstellerBently Nevada (Baker Hughes)
    Produktserie3500 Maschinenschutzsystem
    Modulbezeichnung3500/92 Kommunikations-Gateway-Modul
    Teilenummer136180-01
    Ethernet-Anschlüsse2 x 10/100 Mbps RJ45 (unterstützt doppelte Netzwerkredundanz)
    Serielle SchnittstellenRS-232/422/485 (DB9-Anschluss)
    Unterstützte ProtokolleModbus TCP/RTU, Ethernet/IP, SNMP, Bently Nevada-eigenes Protokoll
    DatenaktualisierungsrateBis zu 1 kHz
    Stromversorgung24 V DC ±10% (Rückwandplatine-gespeist)
    StromverbrauchCa. 5–7 W
    Betriebstemperatur-20 °C bis +70 °C
    RedundanzunterstützungDual-Gateway (Aktiv/Standby) und doppelte Netzwerkredundanz
    MontageModul in voller Höhe, wird in den dafür vorgesehenen Kommunikationssteckplatz eines 3500er Racks eingebaut.
    Genehmigungen der BehördeCE-, UL- und CSA-zertifiziert

    Verwandte Produktempfehlungen



    KategorieModellBeschreibung
    Neuere/Firmware-Variante136180-02Aktualisierte Version mit verbesserter Firmware (OPC UA/MQTT-Unterstützung für neuere Projekte)
    Kompatibler Monitor3500/40M Näherungssensor/Seismischer MonitorNäherungssensor/Seismikmonitor zur Schwingungsmessung
    Kompatibler Monitor3500/50M DrehzahlmessermodulGeschwindigkeits-/Drehzahlüberwachungsmodul
    Rack-Schnittstellenmodul3500/20 FelgePrimäres Rack-Schnittstellenmodul für Konfiguration und proprietäres Protokoll
    Relaismodul3500/32 4-Kanal-RelaismodulRelaisausgangsmodul für Alarm-/Auslösesignale
    Chassis3500/01 Rack-SystemHauptchassisgehäuse für alle Module der Serie 3500
    SystemsoftwareSystem 1 SoftwareSoftwareplattform zur Zustandsüberwachung und Diagnose von Anlagen

    Häufig gestellte Fragen

    1: Was ist die Hauptfunktion des Moduls 136180-01?
    Es dient als Kommunikationsgateway, das Daten von allen 3500 Rack-Überwachungsmodulen sammelt und diese unter Verwendung gängiger Industrieprotokolle an Anlagensteuerungssysteme (DCS, SPS, SCADA) oder Anlagenmanagementsoftware wie System 1 überträgt.

    2: Welche Kommunikationsprotokolle unterstützt der 136180-01?
    Das Modul unterstützt Modbus TCP/RTU, Ethernet/IP, SNMP und das proprietäre Bently Nevada-Protokoll, das für die Konfigurations- und Datenerfassungssoftware verwendet wird. Die Protokollunterstützung ist von der Firmware-Version abhängig.

    3: Worin besteht der Unterschied zwischen 136180-01 und 136180-02?
    Die Bezeichnung 136180-02 stellt im Allgemeinen eine neuere Firmware-Revision oder Konfigurationsvariante dar, die unter anderem die Unterstützung modernerer Protokolle wie OPC UA oder MQTT für die Integration in industrielle IoT- und Industrie 4.0-Systeme beinhalten kann.
