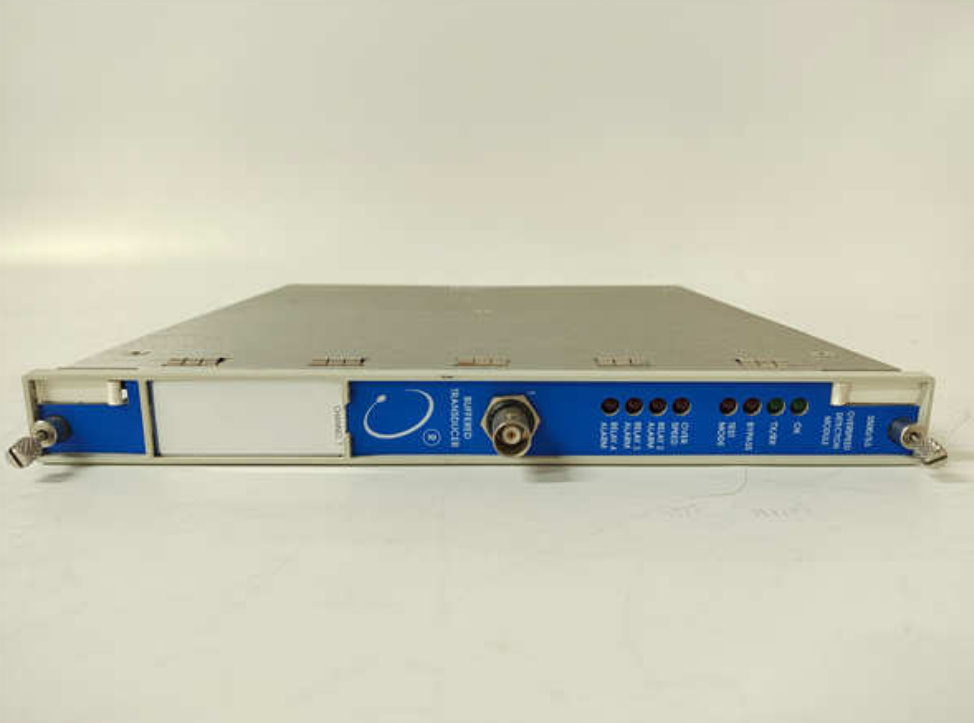

Bently Nevada 3500/53 133388-01 Geschwindigkeitsüberwachungsmodul, neu und auf Lager

Der Bently Nevada 3500/53 133388-01 ist ein elektronisches Überdrehzahl-Erkennungsmodul für das Maschinenschutzsystem der Serie 3500. Es bietet eine hochpräzise Drehzahlüberwachung für kritische Turbinen, Kompressoren und Generatoren und verfügt über dedizierte Relaisausgänge, die Notabschaltungen direkt auslösen können.

Artikelnummer :
3500/53 133388-01
Bestellung (Mindestbestellmenge) :
1 Piece
Zahlung :
EXW/CIF
Produktursprung :
USA
Verschiffungshafen :
Wuhan
Lieferzeit :
3-5days
Gewicht :
5kg

Produktdetails

Besonderheit	Beschreibung
Hersteller	Bently Nevada (Baker Hughes)
Produktfamilie	Maschinenschutzsystem der Serie 3500
Modultyp	Elektronisches Überdrehzahlerkennungsmodul
Teilenummer	133388-01 (PWA für 3500/53)
Eingangskanäle	1 pro Modul; unterstützt Mehrmodul-Abstimmungssysteme (2oo2 oder 2oo3 empfohlen)
Sensorkompatibilität	Näherungssensoren (Serie 3300/7200) und magnetische Tonabnehmer
Eingangssignalbereich	+10,0 V bis -24,0 V
Eingangsimpedanz	20 kΩ
Geschwindigkeitsbereich	Bis zu 99.999 U/min; maximale Eingangsfrequenz 20 kHz
Genauigkeit	±0,1 % des Messwerts; <100 U/min: ±0,1 U/min
Ansprechzeit	< 30 ms über 300 Hz
Ausgaben	4 Alarmrelais (SPDT) + 4-20 mA Recorder-Ausgang
Relaiskontaktbelastbarkeit	5 A bei 30 V DC / 250 V AC
Stromverbrauch	8,0 W typisch
Betriebstemperatur	-30 °C bis +65 °C (oder -40 °C bis +85 °C laut einigen Quellen)
Status-LEDs	OK, TX/RX, BYPASS, TESTMODUS, Relaisalarm
Zertifizierung	API 670, API 612; SIL 2-fähig (mit bestimmten Konfigurationen)
Rack-Anforderung	Erfordert redundante Netzteile im 3500er Rack

Verwandte Produktempfehlungen

Kategorie	Modell	Beschreibung
E/A-Modul	133396-01	E/A-Anschlusskarte für den 3500/53, erforderlich für Feldverdrahtungsanschlüsse
Rack-Schnittstelle	3500/20 (Rev G+)	Primäres Rack-Schnittstellenmodul; erfordert Firmware-Revision G oder höher
Vibrationsmonitor	3500/40M 140734-01	4-Kanal-Proximitor®-Überwachungsmodul zur Vibrationsüberwachung, ergänzend zum Überdrehzahlschutz
Relaismodul	3500/32 125712-01	4-Kanal-Relaismodul; kann als alternative oder redundante Ausgangslösung verwendet werden
Stromversorgung	3500/15 127610-01	Für Racks mit Überdrehzahlerkennungsmodulen ist ein redundantes Netzteilmodul erforderlich.
19"-Rack	3500/05-01-02-00-00-01	Standard-Rack mit 14 Steckplätzen zur Aufnahme von Modulen der Serie 3500

3500-51	140482-01	133835-02
3500/15	3500/45	3500/61
127610-01	140072-04	133843-02
125840-01	3500/45	3500/61
125840-02	135137-01	136711-02
129486-01	135145-01	3500/61
129478-01	126632-01	3500/62
133292-01	139554-01	133811-03
133300-01	139567-01	3500/62
3500/20	139978-01	136491-01
125744-02	139991-01	136499-01
125744-01	3500/32	136294-01
135031-01	125712-01	136483-01
125768-01	125720-01	137110-01
3500/22M	3500/33	3500/64M
138607-01	149986-01	3500/65
138607-02	149992-01	3500/70M

Zahlung & Lieferung

Häufig gestellte Fragen

Frage 1: Was ist die Hauptfunktion des 3500/53 133388-01?

Es handelt sich um ein elektronisches Überdrehzahl-Erkennungsmodul zur Überwachung der Drehzahl rotierender Maschinen. Sobald die Drehzahl einen voreingestellten Gefahren-/Überdrehzahlschwellenwert überschreitet, werden Relaisausgänge direkt angesteuert, um die Anlage abzuschalten und einen schwerwiegenden Maschinenschaden zu verhindern.

Frage 2: Verfügt das Modell 3500/53 133388-01 über mehrere Eingangskanäle?

Das Modul selbst hat eins Eingangskanal. Zur Gewährleistung von Redundanz und zur Erfüllung der API-670-Anforderungen können mehrere 3500/53-Module in benachbarten Steckplätzen installiert und als ein solcher konfiguriert werden. 2 von 2 oder Zwei-von-drei-Wahlsystem (empfohlen).

Frage 3: Welche Sensoren sind mit diesem Modul kompatibel?

Es empfängt Signale von Bently Nevada Näherungssensoren (Proximitor® der Serien 3300 und 7200) und magnetischen Aufnehmern mit einem Eingangsspannungsbereich von +10,0 V bis -24,0 V.

Frage 4: Was sind die wichtigsten Konfigurationsanforderungen für dieses Modul?

Die 3500/53 benötigt redundante Stromversorgungen im Regal Darüber hinaus muss das Rack-Schnittstellenmodul 3500/20 über die entsprechende Firmware verfügen. Revision G oder späterund die Konfigurationssoftware muss bestimmte Versionsanforderungen erfüllen.

Frage 5: Welche Ausgänge bietet das Modul für Alarmierung und Schutz?

Die 133388-01 bietet vier SPDT-Alarmrelais-Ausgänge (mit einer Nennleistung von 5 A) für den direkten Auslösekreisanschluss und einen 4-20 mA Recorder-Ausgang Proportional zur Geschwindigkeit für Überwachungszwecke.
