Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile
Konzipiert für Anwendungen mit begrenztem PlatzangebotDas herausragende Merkmal des Moduls ist seine NSv-Design (schmale Seitenansicht), speziell entwickelt für Zentrifugal-, Kälte- und Prozessgaskompressoren, bei denen beengte Einbauverhältnisse den Einsatz von Standard-3300-XL-8-mm-Sonden verhindern. Geeignet für Wellendurchmesser unter 51 mm (2 Zoll) und axiale Messziele unter 15 mm (0,6 Zoll)..
Verbesserte Störfestigkeit gegenüber HF-Störungen/elektromagnetischen StörungenDer NSv-Näherungssensor 3300 XL zeichnet sich durch eine verbesserte Immunität gegen Funkfrequenzstörungen und elektromagnetische Störungen aus und erfüllt die europäischen CE-Kennzeichnungsanforderungen. ohne dass spezielle abgeschirmte Leitungen oder Metallgehäuse erforderlich sindDies ermöglicht den Einbau in Glasfasergehäusen oder in der Nähe von Funkgeräten ohne Signalbeeinträchtigung, wodurch Installationskosten und -komplexität reduziert werden..
SpringLoc TerminalverbindungenDas Modul verfügt über patentierte Merkmale SpringLoc-Anschlussleisten Diese Klemmen benötigen kein Spezialwerkzeug für die Installation. Sie gewährleisten starke, vibrationsfeste Verbindungen, indem sie auf Schraubklemmen verzichten, die sich mit der Zeit lockern können, und somit eine zuverlässige Feldverdrahtung auch in Umgebungen mit starken Vibrationen sicherstellen..
Hohe Signalgenauigkeit und -stabilitätDas System bietet einen linearen Messbereich von 1,5 mm (60 mils) mit einem Skalierungsfaktor von 7,87 V/mm und gewährleistet so präzise Messungen auch kleiner Objekte. Der NSv-Näherungssensor hält die spezifizierte Genauigkeit im Umgebungstemperaturbereich von 0 °C bis +45 °C aufrecht und weist eine Änderung der Ausgangsspannung von weniger als 2 mV pro Volt Änderung der Eingangsspannung auf..
Vollständige AustauschbarkeitAlle 3300 XL 8mm Näherungswandlersysteme unterstützen vollständige Austauschbarkeit von Sonden, Verlängerungskabeln und Näherungssensoren, wodurch die Notwendigkeit entfällt, einzelne Komponenten abzugleichen oder auf dem Prüfstand zu kalibrieren..
Typische Anwendungen
Das Modell 330980-71-05 findet breite Anwendung bei der Überwachung kritischer Maschinen in beengten Installationen.:
Zentrifugalluftkompressoren: Überwachung radialer Schwingungen, bei denen der geringe Spielraum um die Lagergehäuse die Installation einer Standardsonde verhindert
Kältekompressoren: Axiale Positionsmessung bei eingeschränktem Zugang zur Senkbohrung
Prozessgaskompressoren: Schwingungsüberwachung an kleinen Wellen (unter 51 mm Durchmesser)
Keyphasor- und TachometerinstallationenPhasenreferenz und Geschwindigkeitsmessung bei beengten Platzverhältnissen
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Produkts 330980-71-05?

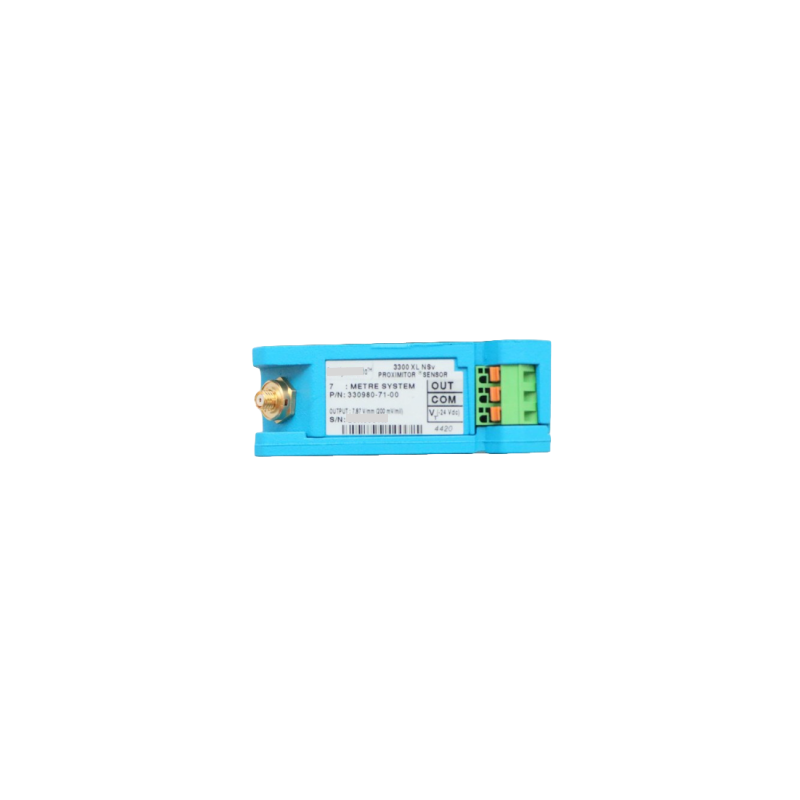

A: Es handelt sich um ein Signalaufbereitungsmodul (Näherungssensor), das mit NSv-Näherungssensoren des Typs 3300 und Verlängerungskabeln ein komplettes Wandlersystem bildet. Es empfängt das Spaltspannungssignal vom Sensor, führt Linearisierung und Temperaturkompensation durch und gibt eine positionsproportionale Gleichspannung aus, der ein Wechselstrom-Vibrationssignal überlagert ist..
Frage 2: Worin besteht der Unterschied zwischen dem 330980-71-05 und dem Standard-3300 XL 8mm Näherungssensor?
A: Der 330980-71-05 ist ein NSv (Narrow Side View) ProximitorDas Gerät wurde für Anwendungen mit beengten Platzverhältnissen entwickelt, in denen Standard-3300-XL-8-mm-Sonden nicht eingesetzt werden können. Es zeichnet sich durch eine schlanke, kompakte Bauform aus und ist mit NSv-Sonden kompatibel, die für kleine Schaftdurchmesser (unter 51 mm) und kleine Zielbereiche (unter 15 mm) geeignet sind. Standard-3300-XL-Proximitoren (z. B. Serie 330180) sind für konventionelle Installationen vorgesehen..
Frage 3: Was ist der lineare Bereich dieses Systems?
A: Das NSv-System hat einen linearen Bereich von 1,5 mm (60 mils)von etwa 0,25 mm bis 1,75 mm Spalt.
Frage 4: Welche Montagemöglichkeiten stehen zur Verfügung?
A: Dieses Modell (Option 71) zeichnet sich durch folgende Merkmale aus: DIN-Schienenmontage Mit schlankem Design für Installationen mit hoher Packungsdichte. Das 4-Loch-Befestigungsmuster ist mit früheren Proximitor-Designs kompatibel und gewährleistet so die Nachrüstbarkeit. Eine Schalttafelmontage ist ebenfalls möglich (Option 70)..
Frage 5: Welche Funkenspannung wird für die Installation empfohlen?
A: Ein gesundes System sollte zwischen -9 V und -12 V Gleichstrom Am Monitor- oder Verlängerungskabelanschluss. Ein Messwert nahe -2 V deutet auf einen Kurzschluss an der Messspitze oder im Kabel hin, während ein Messwert nahe -24 V auf eine Unterbrechung hinweist..
Frage 6: Muss dieses System kalibriert werden?
A: Nein. Das 3300 XL-System unterstützt die vollständige Austauschbarkeit von Sonden, Verlängerungskabeln und Proximitor-Sensoren, wodurch die Notwendigkeit einer Kalibrierung oder des Abgleichs einzelner Komponenten entfällt..
Frage 7: Welchen Umgebungsbedingungen kann dieses Modul standhalten?
A: Der Proximitor arbeitet von -52 °C bis +100 °C Das System hält bei geschützten Anschlüssen 100 % kondensierender Luftfeuchtigkeit stand. Es ist für den zuverlässigen Betrieb in industriellen Umgebungen mit verbesserter Störfestigkeit gegenüber HF-Störungen (RFI/EMI) ausgelegt..
Empfohlene Modelle und verwandte Produkte
Der 330980-71-05 gehört zur Familie der NSv-Näherungssensoren 3300 XL. Nachfolgend sind verwandte Modelle für verschiedene Systemlängen und Konfigurationen aufgeführt:
Das richtige Modell auswählen
Für Installationen mit begrenztem Platzangebot: Der 330980-71-05 ist die richtige Wahl für Zentrifugalkompressoren und Anwendungen mit begrenztem Platzangebot.
Für Standard-8-mm-AnwendungenBetrachten Sie die Serie 330180 (z. B. 330180-51-05) für konventionelle Installationen, bei denen der Platz nicht eingeschränkt ist.
Für Installationen in explosionsgefährdeten BereichenDie Option für mehrere Zulassungen (enthalten in 330980-71-05) gewährleistet die Einhaltung der ATEX-, IECEx- und CSA-Normen..
