Produktspezifikation

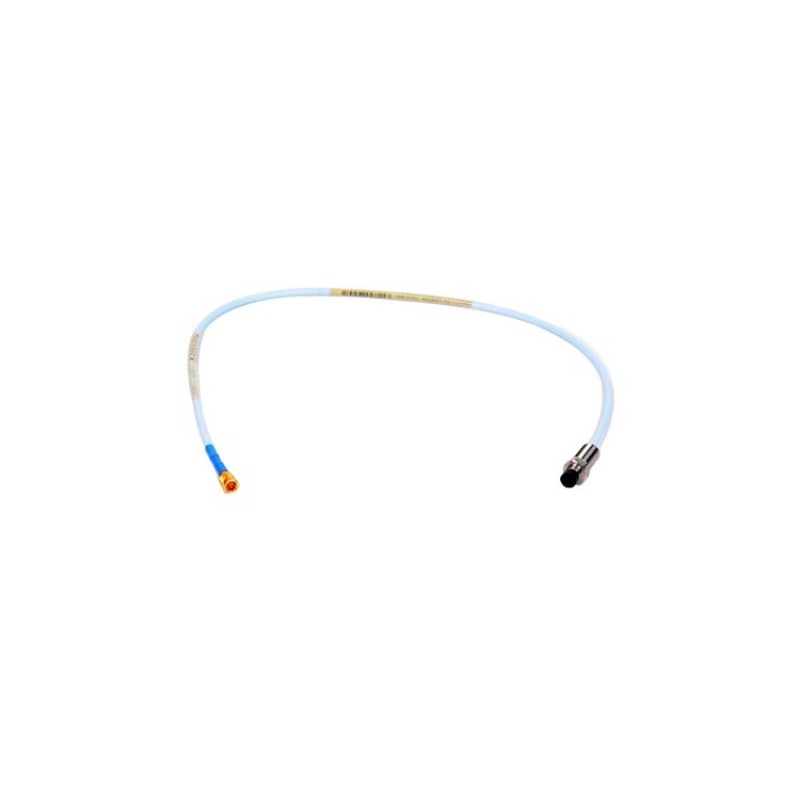

330105-02-12-10-02-00 Rückwärtsmontage-Tastköpfe
Markenname: Bently Nevada
Produktname: 330105-02-12-10-02-00
Garantie: 1 Jahr
Wichtige Parameter
Kernmerkmale und Vorteile
Rückseitige Montagekonstruktion für beengte InstallationenDas herausragende Merkmal des Moduls ist seine Umgekehrte Montage Konfiguration. Im Gegensatz zu Standardsonden mit Außengewinde wird diese Sonde von der Rückseite einer Halterung oder eines Gehäuses montiert, wobei das Kabel gegenüber der Messfläche austritt. Dadurch eignet sie sich ideal für Einbauten mit eingeschränktem Zugang von hinten, wie z. B. in Lagergehäusen oder Getrieben, wo Standardsonden nicht passen..
Robuste Konstruktion für raue UmgebungenDie Sonde verfügt über eine formgegossene PPS-Kunststoffspitze für Chemikalien- und Abriebbeständigkeit, ein robustes Gehäuse aus Edelstahl AISI 303/304 sowie einen Viton-O-Ring zum Schutz vor Feuchtigkeit und Staub. Der vergrößerte Durchmesser des Sondenkörpers sorgt für ein stabileres und widerstandsfähigeres Gehäuse, das auch rauen Industrieumgebungen standhält..
Vollständige Austauschbarkeit mit älteren SystemenDie 3300 XL 8 mm Rückwärtsmontagesonde ist elektrisch und physikalisch austauschbar Es ist sowohl mit 5-mm- als auch mit 8-mm-Komponenten der Nicht-XL-Serie 3300 kompatibel. Zudem gewährleistet es die volle Kompatibilität mit 3300 XL-Näherungssensoren und somit die nahtlose Integration in bestehende Systeme ohne individuelle Komponentenanpassung oder Kalibrierung..
API 670-Konformität für kritische MaschinenDie Sonde entspricht vollständig den Richtlinien des American Petroleum Institute. API 670 Standard (4. Ausgabe) hinsichtlich mechanischer Konfiguration, linearem Bereich, Genauigkeit und Temperaturstabilität ist es für die anspruchsvollsten Anwendungen in der Öl- und Gasindustrie sowie der Energieerzeugung geeignet..
Typische Anwendungen
Das Modell 330105-02-12-10-02-00 findet breite Anwendung bei der Überwachung kritischer rotierender Maschinen in beengten Installationen.:
Dampfturbinen: Überwachung radialer Schwingungen und axialer Position bei Zugang von hinten
GaskompressorenWellenverschiebungsmessung in Lagergehäusen mit begrenztem Bauraum
Große IndustriepumpenSchwingungsüberwachung in geschlossenen Pumpengehäusen
Getriebe: Berührungslose Messung, wenn die Standardausrichtung des Messfühlers unpraktisch ist
Häufig gestellte Fragen (FAQ)
Frage 1: Was bedeutet die Modellnummer „330105-02-12-10-02-00“?
A: Die Aufschlüsselung lautet wie folgt: 330105 = 3300 XL 8 mm Rückwärtsmontage-Sonde mit 3/8-24 UNF-Gewinde; -02 = 0,2 in ungewindeter Länge; -12 = 1,2 Zoll (30 mm) Gehäuselänge; -10 = 1,0 Meter Kabel; -02 = Miniatur-ClickLoc™-Koaxialstecker (Standard); -00 = Keine behördlichen Genehmigungen.
Frage 2: Was ist der Hauptvorteil der umgekehrten Montagekonstruktion?
A: Die umgekehrte Montagekonstruktion ermöglicht die Installation in Anwendungen mit begrenztem Platzangebot Hierbei muss die Sonde von der Rückseite einer Halterung oder eines Gehäuses montiert werden, wobei das Kabel gegenüber der Messfläche austritt. Dies ist ideal für Installationen mit eingeschränktem Zugang von hinten, die mit herkömmlichen Frontmontagesonden nicht realisierbar sind..
Frage 3: Kann diese Sonde mit älteren Komponenten der Serie 3300 verwendet werden?
A: Ja. Das ist es. elektrisch und physikalisch austauschbar mit 5 mm und 8 mm Komponenten der Nicht-XL 3300 Serie, was einen direkten Austausch in bestehenden Installationen ermöglicht..
Frage 4: Welches Anzugsmoment wird für die Montage dieser Sonde empfohlen?
A: Der empfohlenes Drehmoment ist 7,5 N·m (66 in·lbf) und die maximales Drehmoment Das Drehmoment für das 3/8-24 UNF-Gewinde mit umgekehrter Montage beträgt 22,6 N·m (200 in·lbf)..
Frage 5: Sind für diese Sonde behördliche Genehmigungen für Gefahrenbereiche erforderlich?
A: Dieses spezielle Modell (-00 Suffix) hat keine behördlichen Genehmigungen und ist nur für allgemeine Umgebungen geeignet. Für Installationen in explosionsgefährdeten Bereichen wählen Sie eine Variante mit dem entsprechenden Zulassungssuffix (z. B. -05 für CSA, ATEX, IECEx)..
Frage 6: In welchem Temperaturbereich wird das Gerät betrieben?
A: Die Sonde arbeitet von -51 °C bis +177 °C (-60°F bis +351°F)Für Temperaturen über 177 °C sind Sonden mit erweitertem Temperaturbereich (ETR-Sonden) erforderlich..
F7: Ist diese Sonde mit allen 3300 XL Überwachungsmodulen kompatibel?
A: Ja. Es lässt sich nahtlos in die Standard-Überwachungsmodule 3300 XL und die Näherungssensoren integrieren. Das 3300 XL-System unterstützt die vollständige Austauschbarkeit von Sonden, Verlängerungskabeln und Näherungssensoren ohne individuelle Anpassung oder Kalibrierung..
Frage 8: Was ist der lineare Messbereich und die Empfindlichkeit dieser Sonde?
A: Der lineare Bereich ist 2,0 mm (80 mils) mit einem Skalierungsfaktor von 7,87 V/mm (200 mV/mil) ±6,5 %.
Empfohlene Modelle und verwandte Produkte
Die 330105-02-12-10-02-00 gehört zur Familie der 3300 XL 8-mm-Rückwärts-Tastköpfe. Nachfolgend sind verwandte Modelle für verschiedene Konfigurationen aufgeführt:
Das richtige Modell auswählen
Für Standardanwendungen mit 1,0 m Reichweite: Der 330105-02-12-10-02-00 ist die richtige Wahl für Installationen mit umgekehrter Montage, die ein 30 mm Gehäuse und ein 1,0 m langes integriertes Kabel erfordern.
Für kürzere oder längere Kabelstrecken: Wählen Sie die -05 (0,5 m) oder -90 (9,0 m) Kabellängenoptionen nach Bedarf.
Für Installationen in explosionsgefährdeten Bereichen: Wählen Sie die -05 Suffix für CSA-, ATEX- und IECEx-Zertifizierungen.
Zur Systemvervollständigung: Kombinieren Sie es mit einem 3300 XL Näherungssensor und gegebenenfalls ein passendes Verlängerungskabel zur Bildung eines kompletten Wandlersystems.
