Hauptmerkmale
8 mm Sondenspitzendurchmesser – Industriestandardgröße für radiale Schwingungs- und axiale Positionsmessungen
M10 × 1 metrisches Gewinde mit Schutz – Gewindegehäuse aus Edelstahl mit armiertem Kabel zum mechanischen Schutz
2 mm (80 mils) linearer Bereich – Ausreichende Reichweite für die meisten Überwachungsanwendungen von Turbinen, Kompressoren und Pumpen
Polyphenylensulfid (PPS)-Spitze – Verschleißfestes und chemikalienbeständiges Sondenspitzenmaterial
Gehäuse aus Edelstahl AISI 303/304 – Korrosionsbeständige Konstruktion für raue Industrieumgebungen
ClickLoc™ Miniatur-Koaxialstecker – Vergoldeter, handfester Anschluss mit Verriegelungsmechanismus, der ein Lösen durch Vibrationen verhindert
Viton® O-Ring-Dichtung – Dichtet den Differenzdruck zwischen Sondenspitze und Gehäuse ab
Technische Spezifikationen
Erklärung des Suffixcodes
Kernvorteile
1. Branchenübliche Zuverlässigkeit
Die Serie 3300 XL ist Bently Nevadas führendes Näherungssensorsystem und bietet höchste Leistung bei Wirbelstrom-Näherungswandlern. Sie erfüllt alle Anforderungen der API 670 Standard (4. Ausgabe) hinsichtlich mechanischer Konfiguration, linearem Bereich, Genauigkeit und Temperaturstabilität.
2. Gepanzerter Schutz für raue Umgebungen
Der armierte Kabelkonstruktion Schützt den internen Triaxialleiter vor Beschädigung, Abrieb und Druck. Dadurch eignet sich das Modell 330104-12-20-10-02-00 ideal für Installationen, bei denen Kabel mechanischer Belastung, Fußgängerverkehr oder stark vibrierenden Maschinengehäusen ausgesetzt sind..
3. Modulare Austauschbarkeit
Die Sonden, Verlängerungskabel und Näherungssensoren des 3300 XL-Systems sind elektrisch und mechanisch austauschbarTeile können ohne Abgleich oder Kalibrierung ausgetauscht werden, was die Wartung vereinfacht und den Ersatzteilbedarf reduziert..
4. Zuverlässigkeit des ClickLoc™-Steckverbinders
Die vergoldeten ClickLoc™-Steckverbinder lassen sich einfach handfest anziehen (ein Klicken ist spürbar). Ein patentierter Verriegelungsmechanismus verhindert das Lösen durch Vibrationen. Für die Montage und Demontage sind keine Spezialwerkzeuge erforderlich..
5. Robuste Dichtungstechnologie
Der Viton® O-Ring Sie dichtet den Differenzdruck zwischen Sondenspitze und Gehäuse ab, verhindert so Ölaustritt und gewährleistet einen zuverlässigen Betrieb in schmierstoffreichen Umgebungen wie Turbinen und Kompressoren..
6. Hohe Umweltverträglichkeit
Mit einem Betriebstemperaturbereich von -34 °C bis +177 °CDiese Sonde bewältigt die extremen thermischen Bedingungen, die in Dampfturbinen und anderen Hochtemperaturmaschinen auftreten..
Hinweise zur Systemintegration
Das 3300 XL System ist ein aufeinander abgestimmtes Set
Ein vollständiges 3300 XL Messsystem besteht aus drei Teilen, die einheitliche elektrische Längen aufweisen müssen.:
Näherungssonde (Dieses Teil) – Wird im Inneren der Maschine montiert, zur Welle hin.
Verlängerungskabel – Verbindet die Sonde mit dem Näherungssensor
Näherungssensor – Versorgt die Sonde mit Strom und wandelt das Signal in ein nutzbares Ausgangssignal um.
Wichtig: Der elektrische Gesamtlänge des Systems Die Summe aus Sondenlänge und Verlängerungskabellänge muss der Auslegungslänge des Näherungssensors (typischerweise 5 oder 9 Meter) entsprechen. Diese 1,0 m lange Sonde wird üblicherweise mit einem … kombiniert. 8,0 m Verlängerungskabel um ein 9,0 m SystemNicht aufeinander abgestimmte Komponenten können Messfehler von 20 % oder mehr verursachen.
Montage
Faden: M10 × 1 metrisch
Empfohlener AbstandAuf -9 V DC bei 1,27 mm einstellen
Mindestwellendurchmesser: 50,8 mm (2 Zoll)
Verdrahtungsanforderungen
Verlegen Sie Kabel fernab von Hochspannungsleitungen, um elektromagnetische Störungen zu minimieren.
Um Beschädigungen des Koaxialkerns zu vermeiden, muss ein minimaler Biegeradius eingehalten werden.
Befestigen Sie armierte Kabel mit geeigneten Klemmen, um vibrationsbedingten Verschleiß zu verhindern.
Anwendungen
Die 330104-12-20-10-02-00 wird in kritischen Anwendungen für rotierende Maschinen eingesetzt:
Primäre Messfunktionen
Radialschwingung – Messung der relativen Wellenschwingung
Axiale Position (Schub) – Überwachung der axialen Rotorverschiebung
Keyphasor® Referenz – Phasen-/Drehzahlreferenz für Ausgleich und Diagnose
Was ist im Lieferumfang enthalten?
Hinweis: Verlängerungskabel, Näherungssensor, Montagezubehör und Konfigurationswerkzeuge werden separat verkauft.
Warum bei uns kaufen?
Auf Lager – versandfertig am selben/nächsten Werktag
Schneller Versand – Expressversandoptionen verfügbar
Vollständig getestet – Jede Einheit wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Integration verfügbar
Häufig gestellte Fragen (FAQ)

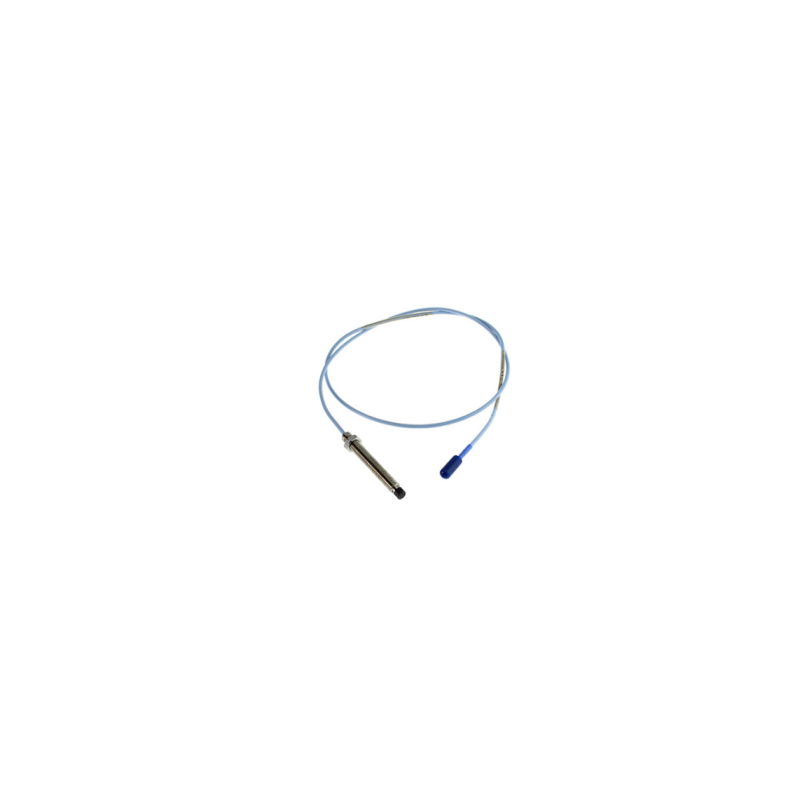

Frage 1: Was ist die Bently Nevada 330104-12-20-10-02-00?
Es handelt sich um einen 8-mm-Näherungssensor der Serie 3300 XL zur berührungslosen Messung von Wellenschwingungen und -positionen in rotierenden Industriemaschinen. Diese Variante verfügt über ein metrisches M10 × 1-Gewinde, eine verlängerte, gewindefreie Länge von 120 mm und ein armiertes Kabel zum Schutz vor mechanischen Beschädigungen..
Frage 2: Was bedeuten die einzelnen Suffixe in der Teilenummer?
12 = 120 mm Gewindelänge; 20 = 200 mm Gehäuselänge; 10 = 1,0 Meter Gesamtlänge; 02 = Miniatur-ClickLoc™-Stecker mit Standardkabel; 00 = Keine behördliche Genehmigung erforderlich.
Frage 3: Ist diese Sonde gepanzert?
Ja, die 330104 Die Modellnummer kennzeichnet eine Sonde mit metrischem M10 × 1-Gewinde und armiertem Kabel. Die Armierung bietet dem Kabel in rauen Umgebungen Schutz durch Edelstahl..
Frage 4: Wie lang ist das Kabel dieser Sonde insgesamt?
Die Gesamtlänge beträgt 1,0 Meter (3,3 Fuß).
Frage 5: Welchen Gewindetyp verwendet diese Sonde?
Es verwendet ein M10 × 1 metrisches Gewinde.
Frage 6: Wie groß ist der lineare Bereich und die Empfindlichkeit?
Der lineare Bereich ist 2 mm (80 mils) mit einer Empfindlichkeit von 7,87 V/mm (200 mV/mil) bei Verwendung mit einem 3300 XL Näherungssensor.
Frage 7: In welchem Temperaturbereich wird das Gerät betrieben?
Die Sonde arbeitet von -34 °C bis +177 °C (-30°F bis +350°F).
Frage 8: Welchen Anschluss hat diese Sonde?
Es beinhaltet ein Miniatur-Koaxial-ClickLoc™-Steckverbinder mit Goldbeschichtung. Diese benötigen nur handfestes Drehmoment und verfügen über einen Verriegelungsmechanismus..
F9: Benötigt diese Sonde ein spezielles Verlängerungskabel und einen speziellen Näherungssensor?
Ja. Das 3300 XL-System benötigt aufeinander abgestimmte Teile mit einer elektrischen Gesamtlänge von 5 oder 9 MeterFür diese 1,0 m Sonde kombinieren Sie sie mit einem 8,0 m Verlängerungskabel um ein 9,0 m System passend zu einem 9,0 m Näherungssensor.
F10: Kann ich diese Sonde mit älteren Systemen der Serie 3300 verwenden?
Ja. Die 3300 XL 8-mm-Sonden sind abwärtskompatibel und austauschbar mit anderen 5-mm- und 8-mm-Schallkopfsystemen der 3300er-Serie (ohne XL)..
Frage 11: Welche Spalteinstellung wird empfohlen?
Der empfohlene Abstand ist auf -9 Vdc bei 1,27 mm.
Frage 12: Ist diese Sonde für explosionsgefährdete Bereiche geeignet?
Diese spezielle Variante (Suffix 00) hat keine Genehmigung durch die Behörde Für explosionsgefährdete Bereiche. Falls eine Zertifizierung für explosionsgefährdete Bereiche erforderlich ist, wählen Sie eine Sondenvariante mit dem entsprechenden behördlichen Zulassungszusatz.
