Bently Nevada 136188-02 3500/92 Kommunikations-Gateway-Modul

Das Bently Nevada 136188-02 ist das E/A-Modul für das Kommunikationsgateway 3500/92 und dient als physische Schnittstelle zwischen dem Maschinenschutzsystem 3500 und den anlagenweiten Automatisierungsnetzwerken. Dieses Modul stellt die physischen Anschlusspunkte für Ethernet- und serielle Kommunikation bereit und ermöglicht so den Datenaustausch zwischen dem 3500-Rack und externen Systemen wie DCS-, SPS- und SCADA-Plattformen.



Als integraler Bestandteil des Systems 3500/92 (in Kombination mit der Hauptplatine 136180-01) wandelt dieses Modul überwachte Vibrations-, Temperatur- und Positionsdaten in branchenübliche Modbus-Formate um und ermöglicht so eine nahtlose Systemintegration. Die spezifische Konfiguration 136188-02 kennzeichnet ein Ethernet/RS485-Modbus-I/O-Modul.

  • Artikelnummer :

    136188-02

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    USA

  • Verschiffungshafen :

    Wuhan, Hubei, China

  • Lieferzeit :

    3-5 days

  • Gewicht :

    1kg

  • Produktausstellung

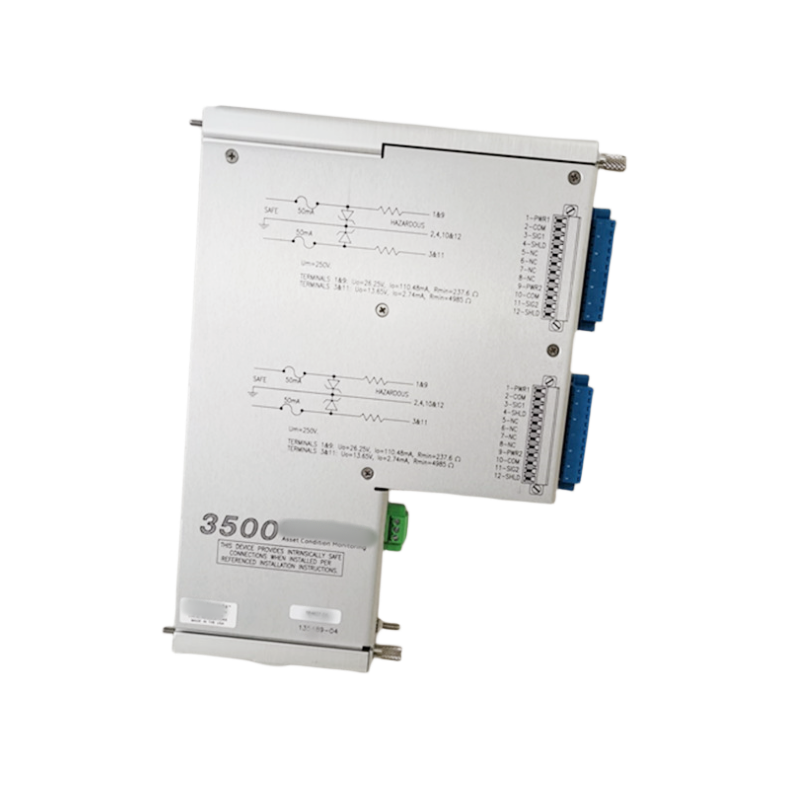

    Bently Nevada 136188-02 3500/92 Kommunikations-Gateway-Modul

    Ethernet/RS485-E/A-Modul für 3500 Maschinenschutzsysteme

    Neu und Original

    Hauptmerkmale und Vorteile

    • Multiprotokoll-Kommunikation: Unterstützt Modbus RTU (über seriell) und Modbus/TCP (über Ethernet) und gewährleistet so die Kompatibilität mit einer Vielzahl von industriellen Automatisierungssystemen.

    • Duale Kommunikationsschnittstellen: Bietet beides RJ-45 Ethernet (10BASE-T) Und RS232/RS422/RS485 seriell Anschlüsse für flexible Netzwerkintegration

    • Integrierte digitale E/A: Merkmale 16 digitale Eingänge (DI) und 16 digitale Ausgänge (DO) für festverdrahtete Verriegelungssignale und Statusrückmeldungen, wodurch die Funktionalität des Gateways über die reine Kommunikation hinaus erweitert wird.

    • Physikalische Schichtisolierung: Bietet Signalisolierung und elektrischen Schutz und schützt so den Kernkommunikationsprozessor vor industriellen elektromagnetischen Störungen.

    • Datenaustausch in Echtzeit: Ermöglicht die kontinuierliche Übertragung aller vom Rack überwachten Werte (Vibration, Auslenkung, Temperatur, Alarme) an Steuerungssysteme zur Fernüberwachung und vorausschauenden Diagnose.

    • Vereinfachte Anlagenintegration: Ersetzt teure, komplexe Verkabelung durch direktes Modbus-Mapping, wodurch 3500 Rack-Daten als Standardregister im Werksnetzwerk bereitgestellt werden können.

    • Umfassende Statusanzeige: Frontplatte OK Und TX/RX LEDs liefern sofortiges visuelles Feedback zum Modulzustand und zur Kommunikationsaktivität.

    Technische Spezifikationen



    KategorieSpezifikation
    HerstellerBently Nevada (GE)
    Modellnummer136188-02
    Produkttyp3500/92 Kommunikations-Gateway-E/A-Modul
    KonfigurationEthernet/RS485 Modbus E/A-Modul
    Kommunikationsschnittstellen1x RJ-45 Ethernet (10BASE-T), 1x RS485 seriell (andere Varianten unterstützen RS232/RS422)
    Digitale Ein-/Ausgänge16 DI / 16 DO (für festverdrahtete Signale und Verriegelungen)
    Ethernet-ProtokollModbus/TCP, BNCHost (Bently Nevada-eigene Konfigurationssoftware)
    Serielles ProtokollModbus RTU
    Datenrate (seriell)Bis zu 115,2 kbit/s
    Stromversorgung24 V Gleichstrom
    Stromverbrauch (RS485)5,6 W typisch
    Stromverbrauch (RS232/RS422)5,0 W typisch
    Betriebstemperatur-30 °C bis +65 °C (-22 °F bis +150 °F)
    Lagertemperatur-40 °C bis +85 °C
    Luftfeuchtigkeit95 % nicht kondensierend
    SchutzklasseSchutzart IP20 (Modulebene); zugehörige Anschlussleisten erfüllen möglicherweise die Schutzart NEMA 4X.
    GewichtCa. 0,4 kg (0,88 lb)
    AbmessungenStandard-3500-Modulformfaktor, 1 Steckplatz in voller Höhe auf der Rückseite
    UrsprungslandUSA

    Systemarchitektur

    Die 136188-02 ist eine Komponente des Kommunikationsgateway-Systems 3500/92:



    KomponenteFunktion
    136180-01 HauptplatineDas „Gehirn“ des Gateways, zuständig für Protokollkonvertierung und Datenverarbeitung.
    136188-02 E/A-ModulDie physische Schnittstelle bietet Ethernet- und serielle Anschlüsse sowie digitale E/A-Terminals.
    3500/92 GatewayKomplettes System, das die vollständige Integration von 3500-Racks mit Systemen von Drittanbietern ermöglicht.

    Wichtiger Hinweis: Die 136188-02 ist eine passive Anschlussplatine Für den Betrieb ist die Hauptplatine 136180-01 erforderlich. Diese beiden Komponenten müssen zusammen verwendet werden, um das Kommunikationsgateway-System 3500/92 zu vervollständigen. .

    Anwendungen

    Das Kommunikationsgateway 3500/92 findet breite Anwendung in kritischen Maschinenschutzsystemen. :



    IndustrieAnwendung
    Öl und GasVerknüpfung von Kompressorschwingungsdaten aus 3500 Racks mit zentralen DCS-Systemen in Raffinerien und Pipeline-Stationen
    StromerzeugungIntegration von Turbinenüberwachungsdaten in die SPS-Steuerungssysteme der Anlage zum Verriegelungsschutz über serielle Modbus-Verbindungen
    Chemische VerarbeitungAggregation von Daten aus mehreren 3500er-Racks innerhalb einer Einrichtung an entfernte Diagnosezentren über Ethernet
    Bergbau & MetalleEinsatz in Überwachungssystemen für Schwerlasthebezeuge, Brecher und Mühlen als Brücke zu Anlageninformationsnetzwerken

    Wichtige Maschinentypen

    • Dampf- und Gasturbinen

    • Zentrifugalkompressoren

    • Ventilatoren und Gebläse

    • Kritische Pumpen

    • Generatoren

    • Turboexpander

    Bestell- und Versandinformationen



    DetailInformation
    ZustandNeu & Original
    LagerstatusAuf Lager
    Garantie12 Monate
    VerschiffungshafenXiamen, China
    Lieferzeit5-7 Werktage
    ZahlungsbedingungenT/T, Western Union
