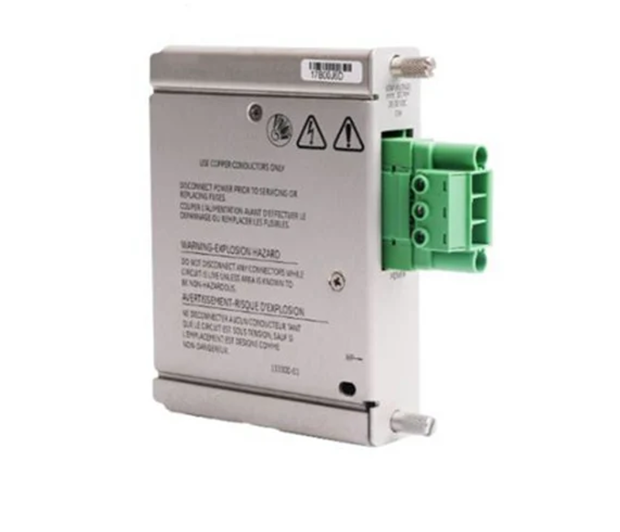

Bently Nevada 133300-01 Niederspannungs-Gleichstrom-Einspeisungsmodul (PIM)

Produktdetails

Verwandte Produktempfehlungen

Zahlung & Lieferung

Häufig gestellte Fragen

1. Was ist das Bently Nevada 133300-01 und wozu dient es?

Die 133300-01 ist eine Keyphasor® (Phasenreferenz) Modul für das Bently Nevada 3500 Überwachungssystem. Es liefert einen einmal pro Umdrehung erfolgenden Spannungsimpuls von einer rotierenden Welle an das Überwachungssystem und ermöglicht so die Überwachung. Phasenreferenzmessungen, synchrone Datenerfassung und fortgeschrittene Schwingungsanalyse.

2. Welche Sensortypen sind mit diesem Modul kompatibel?

Das Keyphasor-Modul stellt eine Schnittstelle zu folgenden Komponenten her: Näherungssensoren oder magnetische Tonabnehmer Es ist in der Nähe der rotierenden Welle montiert. Je nach Anwendung und Montageausrichtung kann es für beide Sensortypen konfiguriert werden.

3. Welche Anwendungen benötigen ein Keyphasor-Signal?

Ein Keyphasor-Signal ist unerlässlich für:

• Phasenmessung (Zusammenhang zwischen Wellenposition und Vibration)

• Bode-Diagramme (Amplitude und Phase im Vergleich zur Geschwindigkeit beim Anfahren/Abschalten)

• Kaskadendiagramme (Frequenzspektrum vs. Geschwindigkeit)

• Wellenmittelliniendiagramme (Rotorpositionsverfolgung)

• Orbitdiagramme (Visualisierung der Wellenbewegung)

4. Wird dieses Modul noch produziert?

Ja, die 133300-01 Keyphasor-Modul ist üblicherweise als Standardprodukt der 3500er-Serie erhältlich. Bitte erkundigen Sie sich jedoch stets bei einem autorisierten Bently-Händler in Nevada nach der Verfügbarkeit, da sich Produktverfügbarkeit und Produktlebenszyklen ändern können.

5. Wie wird das Keyphasor-Modul in einem 3500-Rack installiert?

Das Modul wird in ein Standard-Racksteckplatz der Serie 3500Die Verbindung erfolgt über die Rückwandplatine. Das Modul ist mit dem Rackmontagesystem 3500 kompatibel. Ein Näherungssensor oder magnetischer Aufnehmer wird an die vorderen Anschlüsse des Moduls angeschlossen. Die Systemsoftware nutzt anschließend das Keyphasor-Signal zur Phasenreferenz und zur synchronen Abtastung der Schwingungskanäle.
