Produktspezifikation

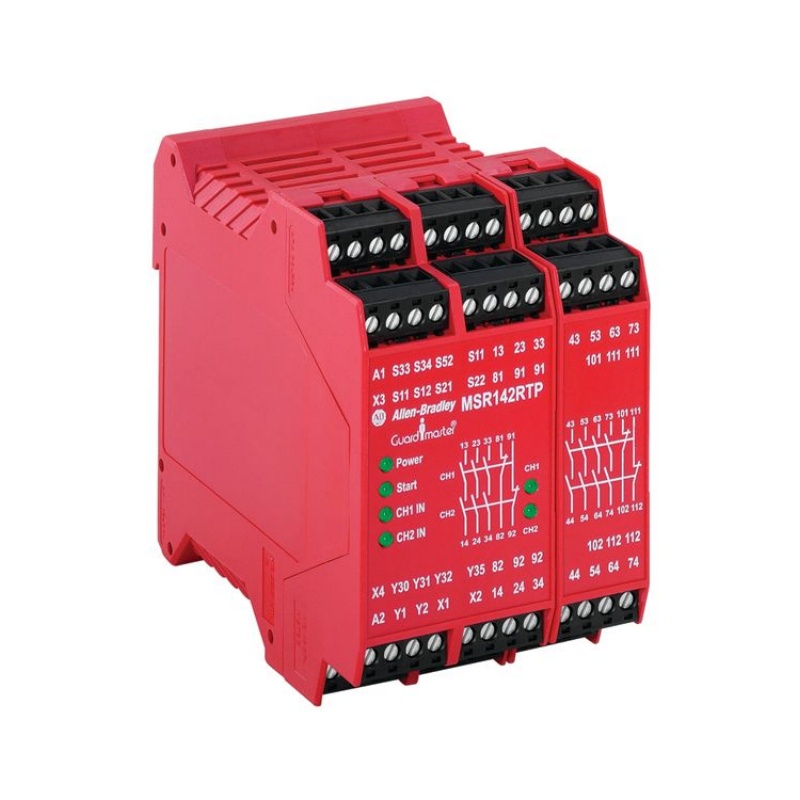

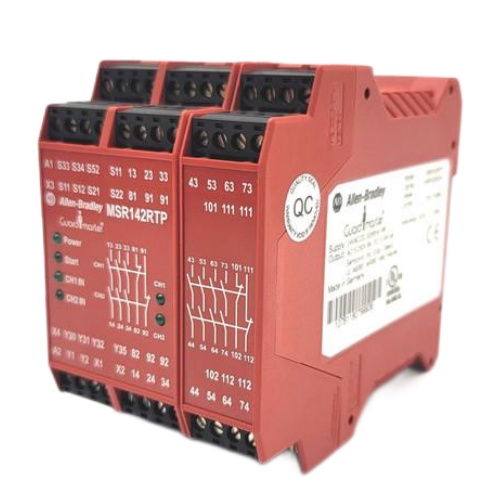

Allen Bradley 440R-G23216 Sicherheitsrelais
Hauptmerkmale
Technische Spezifikationen
Funktionale Sicherheitsdaten
Dieses Relais bietet branchenführende Sicherheitsleistungen. :
Anwendungen
Das Modell 440R-G23216 eignet sich zur Überwachung einer Vielzahl von Sicherheitsvorrichtungen in industriellen Anwendungen. :
Wächterverriegelungen: Überwachung von 1 NC- oder 2 NC-Kontakten an klappbaren oder verschiebbaren Schutzvorrichtungen.
Not-Aus (E-Stop)Überwachung von ein- oder zweikanaligen Not-Aus-Tastern.
Lichtvorhänge (OSSD): Direkter Anschluss an 2 PNP OSSD-Ausgänge von Sicherheitslichtvorhängen.
SicherheitsmattenÜberwachung von 4-Draht-Sicherheitsmatten .
ProzessmaschinenFertigung, Materialtransport, Verpackung und Robotik.
Wichtige Hinweise
InstallationDie Installation darf nur von autorisiertem und geschultem Personal durchgeführt werden. Das Gerät ist für die DIN-Schienenmontage in einem Schaltschrank vorgesehen.
RisikobewertungVor der Installation muss eine Risikobewertung der Maschine durchgeführt werden, um festzustellen, ob die Spezifikationen des Relais geeignet sind. .
AusgangssicherungFür die Sicherheitsausgangskontakte ist eine externe Absicherung erforderlich: Empfohlen werden 6 A (langsam) oder 10 A (schnell). .
Kontaktbewertungen: Die Sicherheits- und Hilfsrelaiskontakte sind für AC-15 (6 A/250 V AC induktiv) und DC-13 (3 A/24 V DC) ausgelegt. Die Halbleiter-PNP-Hilfsausgänge sind kurzschlussgeschützt. .
Nicht reparierenSollte eine Fehlfunktion oder Beschädigung vorliegen, versuchen Sie nicht, das Gerät zu reparieren. Es muss ersetzt werden. .
Abnehmbare AnschlüsseDie Schraubklemmen können entfernt werden, um die Verdrahtung und den Austausch zu vereinfachen. .
Häufig gestellte Fragen
Frage 1: Wofür wird das Bauteil 440R-G23216 verwendet?
A: Es handelt sich um ein Sicherheitsrelais mit einfacher Funktion, das zur Überwachung von Sicherheitseinrichtungen (wie Not-Aus-Schaltern und Lichtvorhängen) und zum sicheren Abschalten der Maschinenstromversorgung im Fehlerfall dient. .
Frage 2: Welche Sicherheitsbewertung hat das Modell 440R-G23216?
A: Es ist bis zu PLe, Kategorie 4 (gemäß ISO 13849-1) und SIL CL3 (gemäß IEC 62061/61508) .
Frage 3: Welche Eingangsarten akzeptiert das Relais?
A: Es akzeptiert 1 NC, 2 NC, Und 2 PNP OSSD Signale von Geräten wie Lichtvorhängen oder Sicherheitsmatten .
Frage 4: Wie viele Ausgänge hat das Relais?
A: Es hat 7 NO Sicherheitsausgänge, Und 4 NC Plus 2 PNP-Festkörper Hilfsausgänge .
Frage 5: Welche Reset-Modi stehen zur Verfügung?
A: Das Relais ist konfigurierbar für beides Automatischer/Manueller Reset oder ein Manuelles, überwachtes Zurücksetzen .
Frage 6: Worin besteht der Unterschied zwischen 440R-G23216 und 440R-G23214?
A: Alle drei Katalognummern (440R-G23214, -G23215, -G23216) gehören zur Serie MSR142RTP. Die genaue Konfiguration unterscheidet sich; das Modell -G23216 verfügt über eine 24V AC/DC-Netzteil, 7 NO-Sicherheitsausgänge und 4 NC + 2 PNP-Hilfsausgänge, mit abnehmbare Schraubklemmen
Vorteil
Hohe Leistungsfähigkeit: Allen Bradley Module sind mit fortschrittlicher Technologie und Konstruktion ausgestattet, um hohe Leistungsfähigkeit und Stabilität zu gewährleisten.
Zuverlässigkeit: Allen Bradley Module werden strengen Tests unterzogen und sind auf herausragende Zuverlässigkeit und Langlebigkeit zertifiziert.
Flexibilität: Es stehen verschiedene Modultypen und -spezifikationen zur Verfügung, die je nach Bedarf ausgewählt und konfiguriert werden können.
Einfache Wartung: Die Powered Plug-in (RIUP)-Funktion ermöglicht eine einfache Wartung und den Austausch der Module.
Sicherheit: CIP-Sicherheitsbrücken- und Routingfunktionen werden unterstützt und bieten Lösungen mit funktionaler Sicherheit bis zu SIL 3.
