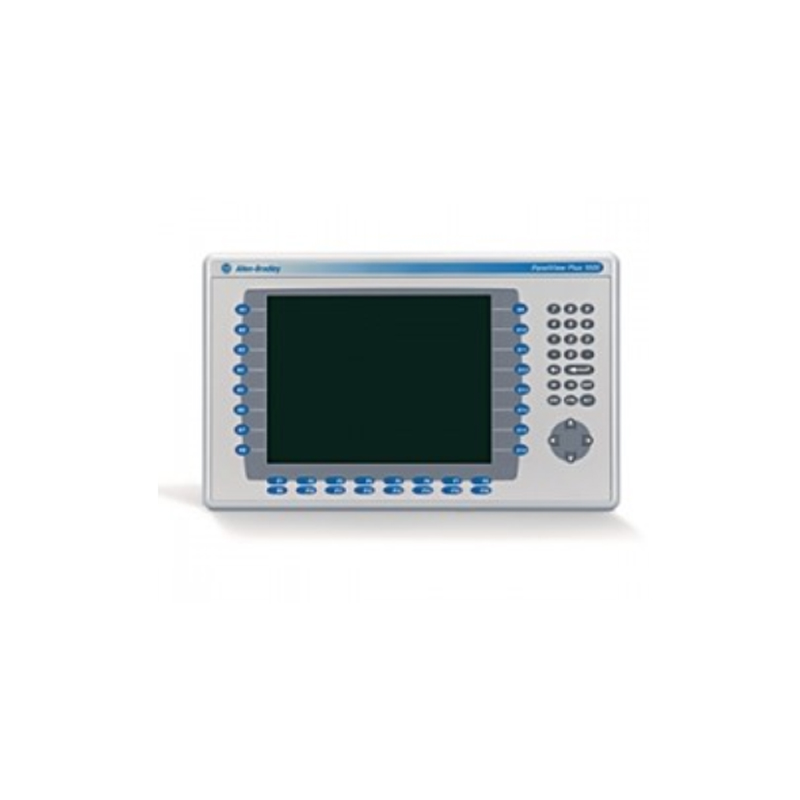

Allen Bradley 2711P-K12C6D1 PanelView Plus 1250 Tastaturterminal

Kernvorteile

• Unterstützung für zwei Legacy-Protokolle: Die integrierten Kommunikationsschnittstellen DH+ (Data Highway Plus), DH-485 und RIO ermöglichen die native Anbindung an Allen-Bradley PLC-5-, SLC 500- und MicroLogix-Steuerungen. Dadurch entfällt die Notwendigkeit von Protokollkonvertern oder Netzwerk-Upgrades bei der Wartung bestehender Data-Highway-Infrastrukturen.

• Großes 12,1-Zoll-Vollfarbdisplay: Das Terminal verfügt über ein 12,1-Zoll-TFT-Farbdisplay mit einer Auflösung von 800 x 600 Pixeln (SVGA) und bietet somit ausreichend Platz für komplexe Prozessgrafiken, Trendanzeigen und Alarme. Die LED-Hintergrundbeleuchtung ist für 50.000 Stunden bei 25 °C ausgelegt und gewährleistet so eine hohe Langzeitstabilität.

• Zuverlässige Tastatureingabe: Das Terminal verfügt über einen vollständigen Ziffernblock, Navigationstasten und programmierbare Funktionstasten für eine schnelle und fehlerfreie Dateneingabe. Der Ziffernblock ist für 1 Million Anschläge ausgelegt und unterstützt 40 Funktionstasten.

• Robuste Industriekonstruktion: Das Terminal ist für den Einsatz unter rauen Bedingungen wie Vibrationen, Staub und typischen Industrietemperaturen konzipiert und arbeitet zuverlässig bei Umgebungstemperaturen von 0 °C bis 55 °C. Die Einbauausführung mit IP65/NEMA 4X-Frontschutz gewährleistet Langlebigkeit in Produktionshallen.

• Modulares Komponentendesign: Die PanelView Plus 1250-Terminals verfügen über modulare Komponenten, bestehend aus einem Anzeigemodul, einem Logikmodul und einem optionalen Kommunikationsmodul. Diese Komponenten bieten flexible Konfigurationsmöglichkeiten und sind einfach zu installieren und zu erweitern.

• Nahtlose Rockwell-Integration: Das Terminal wurde für die native Integration mit Allen-Bradley-Steuerungsplattformen entwickelt und verwendet die FactoryTalk View Studio-Software zur Konfiguration sowie FactoryTalk View Machine Edition-Anwendungen. Dadurch wird eine einheitliche Entwicklungsumgebung im gesamten Rockwell-Ökosystem gewährleistet.

Technische Parameter

Anwendungsszenarien

Der Allen Bradley 2711P-K12C6D1 ist in verschiedenen industriellen Automatisierungssystemen, die eine präzise und zuverlässige Bedienerschnittstelle erfordern, unverzichtbar:

• Ältere PLC-5-Systeme: Bietet moderne HMI-Funktionen für bestehende PLC-5-Installationen mittels DH+-Kommunikation und ermöglicht es den Bedienern, Prozesse zu überwachen und zu steuern, ohne die Controller-Infrastruktur aufrüsten zu müssen.

• SLC 500- und MicroLogix-Anwendungen: Ideal für SLC 5/03-, 5/04- und 5/05-Systeme mit DH-485-Netzwerken, unterstützt Produktionsüberwachung, Alarmbehandlung und Visualisierung des Gerätestatus.

• Fertigungsmontagelinien: Bietet eine zuverlässige Bedienerschnittstelle für Produktionsüberwachung, Qualitätskontrolle und Visualisierung des Anlagenstatus in datenautobahnbasierten Fertigungssystemen.

• Wasseraufbereitungsanlagen: Ermöglicht die Überwachung und Steuerung von Pumpstationen, Filtrationssystemen und Chemikaliendosieranlagen mit zuverlässiger DH+-Kommunikation.

• Ältere DCS-Systeme: Bietet moderne HMI-Funktionen für ältere verteilte Steuerungssysteme, die DH+-Konnektivität und eine Bedienung über eine Tastatur erfordern.

• OEM-Maschinenpaneele: Ideal für Erstausrüster, die integrierte HMI-Lösungen mit taktiler Eingabe für Bediener mit Handschuhen oder Umgebungen benötigen, in denen die Bildschirme anfällig für Verschmutzungen sind.

Was ist im Lieferumfang enthalten?

• 1 x Allen Bradley 2711P-K12C6D1 PanelView Plus 1250 Terminal

• Originale Werksverpackung (Neu & Original)

Bevor Sie kaufen

• Lagerbestand: Auf Lager – sofort versandbereit.

• Zustand: Neu und original. Jedes Gerät wird vor dem Versand zu 100 % getestet und verifiziert.

• Installation: Die Installation darf nur von qualifizierten Fachkräften durchgeführt werden. Vor der Installation muss sichergestellt werden, dass alle Stromquellen getrennt sind.

• Garantie: Es gilt eine Standardgarantie von 12 Monaten, die Material- und Verarbeitungsfehler abdeckt.

Häufig gestellte Fragen

F: Was bedeutet die Modellnummer 2711P-K12C6D1?
A: Die Modellnummer setzt sich wie folgt zusammen: 2711P = PanelView Plus Serie HMI; K = Tastatureingabe (ohne Touchscreen); 12 = 12,1-Zoll-Bildschirm; C = Farb-TFT-Display; 6 = DH+/DH-485 + RIO-Kommunikation; D1 = DC-Netzteilmodell (18-32 VDC).

F: Welche Controller sind mit diesem Terminal kompatibel?
A: Der 2711P-K12C6D1 ist für die native Integration mit Allen-Bradley PLC-5, SLC 500 und MicroLogix-Steuerungen über DH+- oder DH-485-Netzwerke konzipiert. Er unterstützt außerdem die RIO-Kommunikation für ältere Systeme.

F: Welche Software wird zur Programmierung dieses Terminals benötigt?
A: Das Terminal ist mit der Software FactoryTalk View Studio von Rockwell Automation konfiguriert und führt Anwendungen der FactoryTalk View Machine Edition aus.

F: Wird dieses Terminal nicht mehr hergestellt?
A: Das Modell 2711P-K12C6D1 wird von Rockwell Automation nicht mehr hergestellt. Wir sind jedoch auf den Vertrieb von Restbeständen und generalüberholten Ersatzgeräten spezialisiert. Das entsprechende Modell aus der PanelView Plus 6-Serie ist das 2711P-K12C4D8.

F: Worin besteht der Unterschied zwischen DH+ und DH-485 Kommunikation?
A: DH+ (Data Highway Plus) ermöglicht eine schnellere Kommunikation und wird typischerweise mit PLC-5-Steuerungen verwendet, während DH-485 ein kostengünstigeres Netzwerk darstellt, das häufig mit SLC-500- und MicroLogix-Steuerungen zum Einsatz kommt. Dieses Terminal unterstützt beide Protokolle für maximale Kompatibilität.

F: Kann das Tastenfeld vor Ort ausgetauscht werden?
A: Ja, für die PanelView Plus 1250-Serie sind Ersatz-Tastaturabdeckungen erhältlich. Das Ersatz-Tastaturset enthält eine selbstklebende Abdeckung und ein Plug-and-Play-Datenkabel für eine einfache Installation.

F: Wie schnell können Sie dieses Modul versenden?
A: Da es sich um einen Lagerartikel handelt, versenden wir in der Regel innerhalb von 24 Stunden nach Auftragsbestätigung per Expressversand über internationale Anbieter wie DHL oder FedEx.

Empfohlene Modelle

Das Modell 2711P-K12C6D1 ist nahtlos mit den folgenden Komponenten und Zubehörteilen von Allen-Bradley PanelView Plus kompatibel:

• 2711P-T12C6D1: Touchscreen-Version desselben Terminals mit identischen DH+/DH-485-Kommunikations- und Gleichstrom-Spezifikationen.

• 2711P-K12C15D1: PanelView Plus 1250 Tastaturterminal mit ControlNet-Kommunikation für ControlLogix-Systeme.

• 2711P-K12C4D8: PanelView Plus 6 1250 Tastaturterminal als neuere Generation mit erweiterten Funktionen.

• 2711P-RP12: Logikmodul-Austausch für PanelView Plus 1250 Terminals.

• 2711P-RL12C: Vor Ort austauschbares Hintergrundbeleuchtungsmodul für PanelView Plus 1250 12,1-Zoll-Displays.

• MF1250PK: Ersatzset für die Tastaturabdeckung, kompatibel mit der PanelView Plus 1250-Serie.
