Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile
Zuverlässige TastatureingabeDas Terminal verfügt über eine Tastaturschnittstelle, die eine einfache Navigation und Dateneingabe ermöglicht. Diese Eingabemethode eignet sich besonders für Anwendungen, bei denen ein Touchscreen aufgrund von Umgebungsbedingungen oder Benutzerpräferenzen unpraktisch ist. .
Großes 10,4-Zoll-FarbdisplayDas vollfarbige TFT-Display ermöglicht die klare Darstellung von Prozessgrafiken, Modelldiagrammen und Trenddiagrammen. Die Auflösung von 640 x 480 Pixeln bietet detaillierte Visualisierungen zur Überwachung und Steuerung industrieller Prozesse. .
ControlNet-KommunikationDas integrierte ControlNet-Kommunikationsmodul ermöglicht die nahtlose Integration in ControlNet-Netzwerke für den Datenaustausch in Echtzeit und die Systemsteuerung. Die ControlNet-Terminals unterstützen sowohl den geplanten als auch den ungeplanten Zugriff auf Controller-Daten sowie redundante Verkabelung. .
Flexible VerbindungsoptionenDas Terminal bietet vielseitige Anschlussmöglichkeiten, darunter ControlNet-, Ethernet-, RS-232- und USB-Anschlüsse, und ermöglicht so die Integration mit verschiedenen Steuerungen und Netzwerken. .
Typische Anwendungen
Die PanelView Plus 1000-Serie findet in verschiedenen Industriezweigen breite Anwendung als Bedienschnittstelle und Maschinensteuerung:
ProzessautomatisierungÜberwachung und Steuerung kontinuierlicher Prozesse in Chemie-, Pharma- und Lebensmittelverarbeitungsanlagen
VerpackungslinienBereitstellung intuitiver Steuerungsschnittstellen für Verpackungsmaschinen
Geräte-Bedienfelder: Dient als primäre Mensch-Maschine-Schnittstelle für Werkzeugmaschinen, Montageanlagen und Materialflusssysteme
Häufig gestellte Fragen (FAQ)
Frage 1: Welche Software wird zur Programmierung des 2711P-K10C15A1 verwendet?
A: Das PanelView Plus 1000 wird programmiert mit FactoryTalk View Machine Edition (ME)Diese Software von Rockwell Automation ermöglicht es Benutzern, Benutzeroberflächen zu erstellen, die Tag-Kommunikation zu konfigurieren und Anwendungen auf dem Terminal bereitzustellen. .
Frage 2: Welche Kommunikationsoptionen werden unterstützt?
A: Dieses Modell unterstützt ControlNet (CNET) Kommunikation als primäres Protokoll, mit zusätzlichen Anschlussmöglichkeiten wie Ethernet, RS-232 und USB-Anschlüssen .
Frage 3: Welche Eingangsspannung ist für diesen Anschluss erforderlich?
A: Der 2711P-K10C15A1 arbeitet mit 85–264 V Wechselstrom Eingangsleistung, mit einem Frequenzbereich von 47-63 Hz .
Frage 4: Wie ist PanelView Plus für die ControlNet-Kommunikation mit ControlLogix konfiguriert?
A: Die empfohlene Vorgehensweise ist die Verwendung von ungeplanter Kommunikationsmodus Für HMI-Terminals. Dadurch entfällt die Notwendigkeit der RSNetworx-Netzwerkplanung und der Definition von Controller-I/O-Baummodulen. Das HMI-Terminal kommuniziert als Netzwerkpartner mithilfe expliziter Nachrichten zum Lesen und Schreiben von Controller-Tags. Ungefähr 99,9 % aller PanelView-Installationen nutzen diesen Modus. .
Frage 5: Worin besteht der Unterschied zwischen geplanter und ungeplanter ControlNet-Kommunikation?
A: Der geplante Modus erfordert eine Netzwerkbandbreitenplanung und E/A-Moduldefinitionen im Controller und gewährleistet so eine deterministische Leistung für Hochgeschwindigkeits-E/A. Der ungeplante Modus verwendet explizite Nachrichtenübermittlung ohne Planung und eignet sich für HMI-Bediengeräte und Anwendungen mit Aktualisierungsanforderungen von mehr als 50 ms. .
Frage 6: Kann ich von einem PanelView Plus 1000 auf ein neueres HMI aufrüsten?
A: PanelView Plus 1000 (Hardware vor Version 6) kann nicht aktualisiert werden auf Firmware-Version 6.0 oder höher. Die Terminalserie v6 stellt eine völlig neue Hardwareplattform mit anderer BIOS-, Prozessor- und Speicherarchitektur dar. Als Migrationsoptionen stehen die Serien PanelView Plus 6 oder PanelView Plus 7 zur Verfügung. .
Frage 7: Was soll ich tun, wenn der Bildschirm schwarz wird, das Terminal aber noch reagiert?
A: Ein komplett dunkler Bildschirm, während Kommunikations- und LED-Anzeigen weiterhin funktionieren, deutet auf einen Defekt der Hintergrundbeleuchtung oder des LCD-Displays hin. Leuchten Sie mit einer hellen Taschenlampe schräg über den Bildschirm – ein schwaches Bild deutet lediglich auf einen Defekt der Hintergrundbeleuchtung hin. In der Regel muss das Displaymodul oder die Hintergrundbeleuchtungseinheit ausgetauscht werden. .
Empfohlene Modelle und verwandte Produkte
Der 2711P-K10C15A1 gehört zur PanelView Plus 1000-Familie. Nachfolgend finden Sie verwandte Modelle und Migrationsoptionen:
Das richtige Modell auswählen

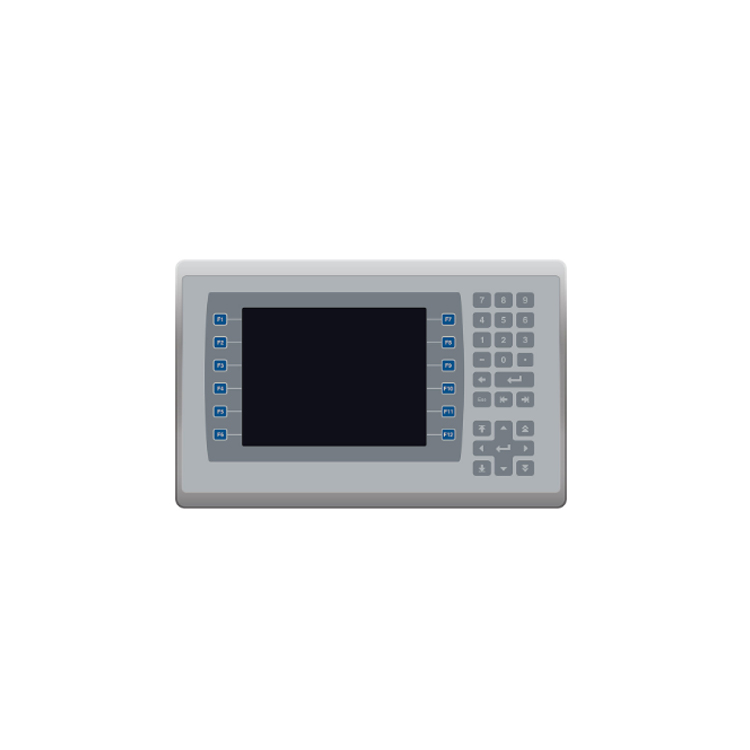

Für die Wartung von Altsystemen: Der 2711P-K10C15A1 ist ein direkter Ersatz für bestehende PanelView Plus 1000-Installationen, die ControlNet-Kommunikation und Wechselstrom mit Tastatureingabe benötigen.
Für Touchscreen-FunktionalitätBetrachten Sie die 2711P-B10C15A1 das sowohl Tastatur- als auch Touchscreen-Eingabemöglichkeiten bietet.
Für Neuinstallationen oder Upgrades: Der PanelView Plus 7 Die Serie bietet moderne Funktionen und wird aktiv von Rockwell Automation unterstützt.
