Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile
Flexibilität durch zwei EingängeDas Terminal verfügt sowohl über eine Tastatur als auch über einen analogen resistiven Touchscreen, sodass die Bediener ihre bevorzugte Eingabemethode wählen können. Der resistive Touchscreen ist so konzipiert, dass er Befehle auch dann präzise erfasst, wenn die Bediener dicke Industriehandschuhe tragen, und eignet sich daher ideal für anspruchsvolle Produktionsumgebungen..

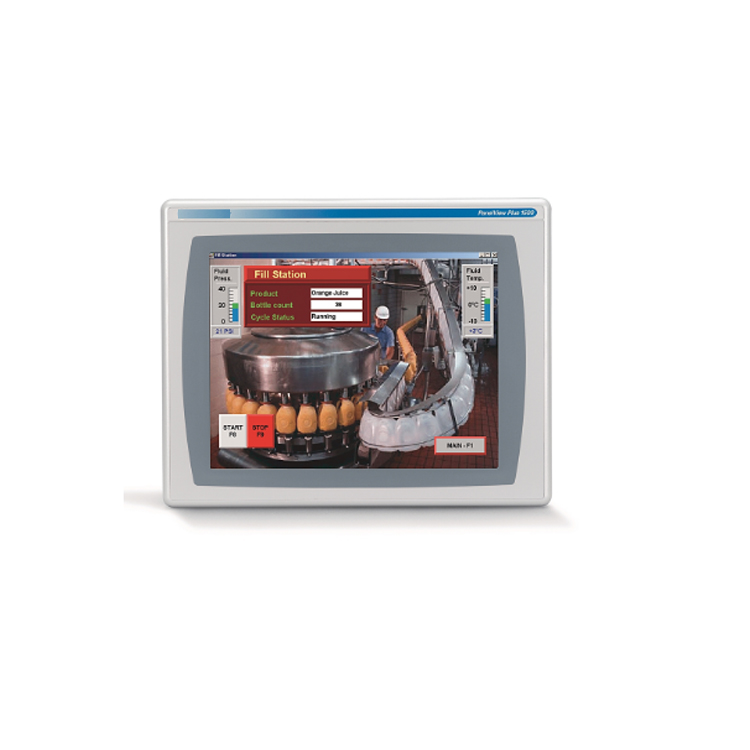

Großes 12,1-Zoll-FarbdisplayDas vollfarbige TFT-Display ermöglicht die klare Darstellung komplexer Prozessgrafiken, Modelldiagramme und Trenddiagramme. Das größere Sichtfeld reduziert Bedienungsfehler, indem wichtige Diagnosedaten ohne häufiges Umschalten zwischen Bildschirmen angezeigt werden..
Modulares KomponentendesignDas PanelView Plus 1250 verfügt über eine modulare Architektur, bestehend aus einem Anzeigemodul, einem Logikmodul und einem optionalen Kommunikationsmodul. Diese Bauweise ermöglicht flexible Konfiguration, einfache Installation und unkomplizierte Upgrades..

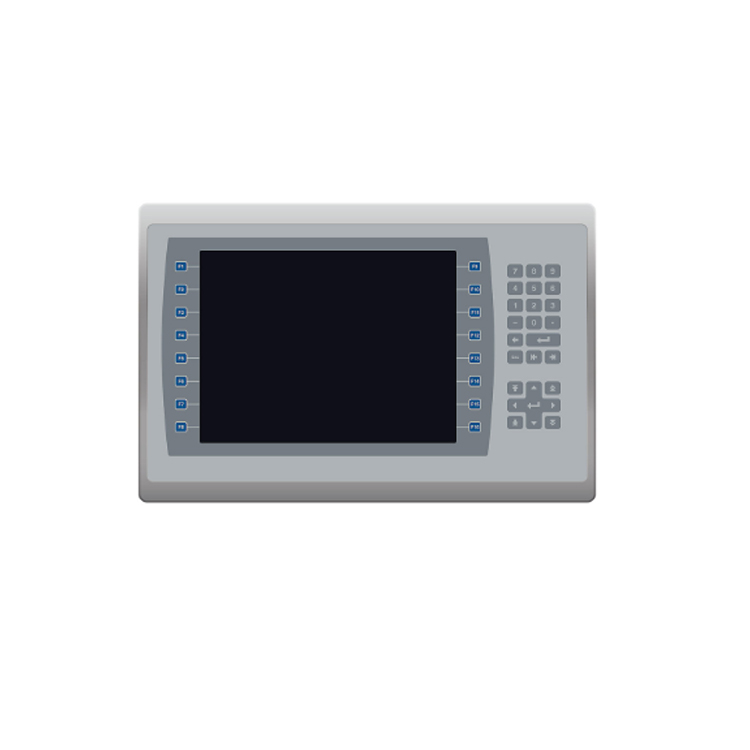

Programmierbare FunktionstastenDas Tastenfeld verfügt über Funktionstasten, die zur Speicherung häufig verwendeter Anwendungsfunktionen programmiert werden können, sodass Bediener häufig genutzte Befehle schnell aktivieren können..
Typische Anwendungen
Die PanelView Plus 1250-Serie findet in verschiedenen Industriezweigen breite Anwendung als Bedienschnittstelle und Maschinensteuerung:
ProzessautomatisierungÜberwachung und Steuerung kontinuierlicher Prozesse in Chemie-, Pharma- und Lebensmittelverarbeitungsanlagen
VerpackungslinienBereitstellung intuitiver Steuerungsschnittstellen für Hochgeschwindigkeits-Verpackungsmaschinen
Geräte-Bedienfelder: Dient als primäre Mensch-Maschine-Schnittstelle für Werkzeugmaschinen, Montageanlagen und Materialflusssysteme
Häufig gestellte Fragen (FAQ)
Frage 1: Welche Software wird zur Programmierung des 2711P-B12C6A1 verwendet?
A: Das PanelView Plus 1250 wird programmiert mit FactoryTalk View Machine Edition (ME)Diese Software von Rockwell Automation ermöglicht es Benutzern, Benutzeroberflächen zu erstellen, die Tag-Kommunikation zu konfigurieren und Anwendungen über USB oder Ethernet auf dem Terminal bereitzustellen..
Frage 2: Welche Kommunikationsoptionen werden unterstützt?
A: Dieses Modell unterstützt DH+/RIO/DH-485 Es bietet zuverlässige Datenübertragung und Konnektivität für die Integration mit Allen-Bradley-Steuerungen, einschließlich CompactLogix-, ControlLogix-, SLC 500- und MicroLogix-Systemen..
Frage 3: Kann das Display mit Handschuhen bedient werden?
A: Ja. Die analoge resistive Touchscreen-Technologie ermöglicht den Betrieb auch in Umgebungen mit Staub, Feuchtigkeit oder Chemikalienspritzern. Die Benutzeroberfläche erfasst Befehle präzise, selbst wenn die Bediener dicke Industriehandschuhe tragen..
Frage 4: Welche Eingangsspannung ist erforderlich?
A: Das Terminal arbeitet mit einem externen Netzwerk 85–264 V Wechselstrom Netzteil mit einer Eingangsfrequenz von 47-63 Hz.
Frage 5: Welche Statusanzeigen gibt es an diesem Terminal?
A: Das Terminal verfügt über zwei Status-LEDs am Logikmodul: COMM (grün) zeigt Kommunikationsaktivität an, und FEHLER (rot) Weist auf Hardware- oder Firmwarefehler hin. Im normalen Startvorgang sollte die LED „FAULT“ aus bleiben, während die LED „COMM“ leuchtet..
Frage 6: Kann ich von einem PanelView Plus 1250 auf ein neueres HMI aufrüsten?
A: Ja. Zu den Migrationsoptionen gehören die PanelView Plus 7 Und PanelView 5000-SerieDiese bieten schnellere Verarbeitung, verbesserte Konnektivität und aktualisierte Softwarefunktionen. Anwendungsdateien lassen sich oft in FactoryTalk View Studio konvertieren, wobei unter Umständen einige Anpassungen erforderlich sind..
Empfohlene Modelle und verwandte Produkte
Das Modell 2711P-B12C6A1 gehört zur PanelView Plus 1250-Familie. Nachfolgend finden Sie verwandte Modelle und Migrationsoptionen:
Das richtige Modell auswählen
Für die Wartung von Altsystemen: Der 2711P-B12C6A1 ist ein direkter Ersatz für bestehende PanelView Plus 1250-Installationen, die eine DH+/RIO/DH-485-Kommunikation erfordern.
Für Systeme, die eine Ethernet-Verbindung benötigen.Betrachten Sie die 2711P-B12C4A6 das Ethernet- und RS-232-Kommunikation mit erweitertem Speicher bietet.
Für Neuinstallationen oder Upgrades: Der PanelView Plus 7 oder PanelView 5000 Die Serien bieten moderne Funktionen und werden aktiv von Rockwell Automation unterstützt..
