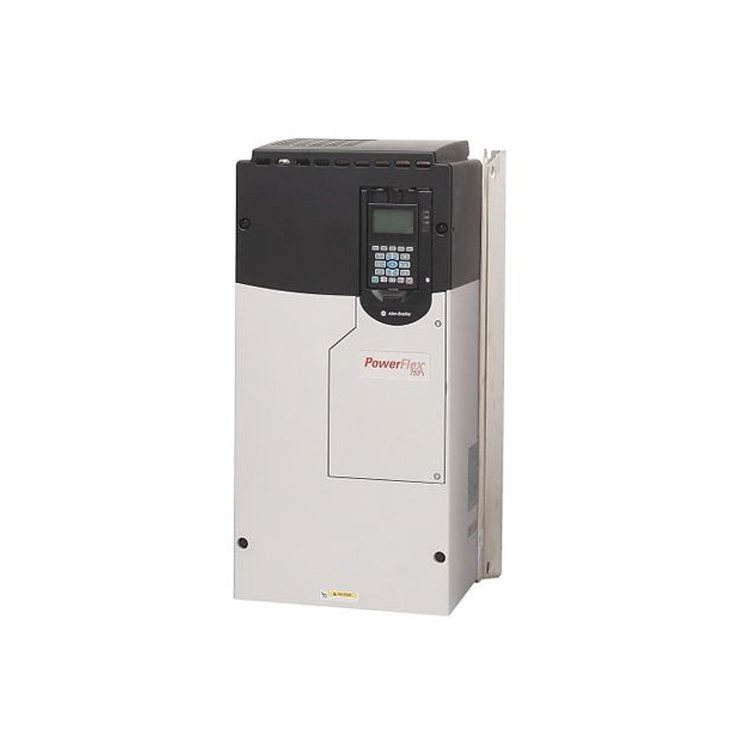

Allen-Bradley 20BC260A3AYNANA0 PowerFlex 700 AC Drive (260A, 132kW, 400V, ControlNet, LCD, Internal Braking IGBT, Rockwell Spare Part)

Allen-Bradley 20BC260A3AYNANA0 PowerFlex 700 AC-Antrieb

Der Allen-Bradley 20BC260A3AYNANA0 ist ein Hochleistungsgerät PowerFlex 700 Serienmäßig einstellbarer Frequenzumrichter von Rockwell Automation. Dieser Umrichter wurde für anspruchsvolle industrielle Motorsteuerungen entwickelt und liefert eine Nennausgangsleistung von 260 A mit Vektorsteuerung für präzise Drehzahl- und Drehmomentregelung bei anspruchsvollen Anwendungen.

Wichtiger Hinweis zum Lebenszyklus: Rockwell Automation hat angekündigt, dass der PowerFlex 70 Frequenzumrichter ab sofort nicht mehr erhältlich sein wird. 30. September 2026Der Status „Ende des Produktlebenszyklus“ betrifft die Ausführungen IP20/NEMA Typ 1, IP54/NEMA Typ 12 und Flanschversionen. Rockwell empfiehlt die Modernisierung auf die neueste Version. PowerFlex 750-Familie für Neuinstallationen.

Artikelnummer :
20BC260A3AYNANA0
Bestellung (Mindestbestellmenge) :
1
Zahlung :
EXW
Produktursprung :
USA
Verschiffungshafen :
Wuhan, Hubei, China
Lieferzeit :
3-5 days
Gewicht :
10kg

Hauptmerkmale

Besonderheit	Beschreibung
Hohe Ausgangsleistung	260 A Nennausgangsstrom für große Motorlasten
Vektorsteuerung	Unterstützt V/Hz und sensorlose Vektorregelung für präzise Regelung
ControlNet-Kommunikation	Native ControlNet (Coax) Netzwerkunterstützung über DPI-Modul
Vollnumerisches LCD-Display	Onboard-HIM mit vollständigem numerischen Tastenfeld zur Konfiguration und Überwachung
Integrierter Brems-IGBT	Eingebauter IGBT-Bremsenantrieb für kontrollierte Verzögerung
EMV-Filterung	Interner EMV-Filter mit Gleichtaktdrossel

Technische Spezifikationen

Allgemein

Parameter	Spezifikation
Hersteller	Allen-Bradley / Rockwell Automation
Serie	PowerFlex 700
Teilenummer	20BC260A3AYNANA0
Produkttyp	Frequenzumrichter

Nennleistung

Parameter	Spezifikation
Eingangsspannung	400 V Wechselstrom, 3-phasig
Nennausgangsstrom	260 A
Normale Leistung	132 kW (175 PS)
Hochleistungs-Power	110 kW (150 PS)
Nennleistung	2000 kVA (maximale Leistung)

Konfigurationsdetails

Parameter	Spezifikation
Gehäuse	Einbau in Schalttafeln – Schutzart IP20, NEMA/UL Typ 1
Schnittstellenmodul	Vollnumerisches LCD-Display
Steuerungstyp	Vektorsteuerung mit 24-V-E/A
Kommunikation	ControlNet (Koax) – DPI-Modul
EMV-Filterung	Zweiter Umgebungsfilter gemäß CE-EMV-Richtlinie
Brems-IGBT	Installiert
Interner Bremswiderstand	Nein (extern erforderlich)

Umwelt

Parameter	Spezifikation
Gehäusebewertung	IP20 / NEMA Typ 1
Umgebungsbetriebstemperatur	0 bis 50 °C (ohne Leistungsreduzierung)

Teilenummern-Entschlüsselung

Position	Code	Bedeutung
20B	Produktfamilie	PowerFlex 700
C	Spannungsklasse	400 V Wechselstrom
260	Ausgangsstrom	260 Ampere
A	Rahmengröße	Rahmen A
3	Gehäuse	Einbau in Schalttafeln, Schutzart IP20, NEMA Typ 1
A	Schnittstellenmodul	Vollnumerisches LCD-Display
Y	Steuerungstyp	Vektorsteuerung mit 24-V-E/A
N	Kommunikation	ControlNet (Koax)
A	Filterung	CE EMV-Filter
N	Brems-IGBT	IGBT ohne Bremse
A	Rückmeldung	Kein Feedback
0	Bremswiderstand	Kein Bremswiderstand

Anwendungen

Der PowerFlex 700 20BC260A3AYNANA0 eignet sich für industrielle Motorsteuerungsanwendungen mit hoher Leistung:

MaterialhandhabungGroße Fördersysteme und Schüttguttransport
ProzessindustriePumpen, Ventilatoren und Kompressoren
HerstellungSchwere Maschinen und Produktionslinien
Infrastruktur: Heizungs-, Lüftungs- und Klimaanlagen sowie industrielle Belüftung

Wichtigste Vorteile

Nutzen	Beschreibung
Hohe Leistungsdichte	Der 260-A-Ausgang bewältigt anspruchsvolle Motorlasten bis zu 132 kW / 175 PS.
Flexible Steuerungsmodi	Vektorregelung eignet sich für vielfältige Anwendungsanforderungen
Netzwerkintegration	Die ControlNet-Kommunikation ermöglicht eine nahtlose Systemintegration.
Umfassende Diagnostik	Das vollständige numerische LCD-Display bietet übersichtlichen Status- und Parameterzugriff.
Bewährte Zuverlässigkeit	Etablierte PowerFlex-Plattform mit umfangreicher Installationsbasis

Wichtige Hinweise

LebenszyklusstatusRockwell Automation hat die Einstellung des PowerFlex 70 AC-Frequenzumrichters zum [Datum einfügen] angekündigt. 30. September 2026Dies gilt für IP20/NEMA Typ 1, IP54/NEMA Typ 12 und Flanschversionen. Rockwell empfiehlt die Modernisierung auf die PowerFlex 750-Familie .
ErsatzpfadFür Neuinstallationen werden PowerFlex 750-Series-Antriebe empfohlen.
BremswiderstandDiese Konfiguration bewirkt Folgendes: nicht Ein eingebauter Brems-IGBT oder Bremswiderstand ist erforderlich. Für dynamische Bremsanwendungen wird externe Bremshardware benötigt.
GehäuseDie Schutzart IP20 erfordert den Einbau in einem geschützten Schaltschrank.
ReferenzdokumentationZu den wichtigsten Veröffentlichungen gehören das PowerFlex 70 Benutzerhandbuch (20A-UM001) und das PowerFlex 70 EtherNet/IP-Adapter-Benutzerhandbuch (20COMM-UM010). .

Häufig gestellte Fragen

Frage 1: Welche Nennleistung hat der 20BC260A3AYNANA0?

A: Das Laufwerk hat eine Bewertung von 132 kW (175 PS) Normalbetrieb Und 110 kW (150 PS) Hochleistungsversionmit einem Nennausgangsstrom von 260 A bei 400 V Wechselstrom, 3-phasig .

Frage 2: Wird die PowerFlex 70-Serie noch produziert?

A: Rockwell Automation hat angekündigt, dass der PowerFlex 70 AC-Antrieb … Die Produktion wurde eingestellt und das Produkt ist seit dem 30. September 2026 nicht mehr erhältlich.Dies gilt für IP20/NEMA Typ 1, IP54/NEMA Typ 12 und Flanschversionen. Rockwell empfiehlt die Modernisierung auf die PowerFlex 750-Familie. .

Frage 3: Welches Kommunikationsnetzwerk unterstützt dieses Laufwerk?

A: Diese Konfiguration umfasst ControlNet (Koax) Netzwerkunterstützung über ein DPI-Kommunikationsmodul .

Frage 4: Ist im Antrieb ein Bremswiderstand enthalten?

A: Nein. Diese Konfiguration (gekennzeichnet durch „N“ in der Brems-IGBT-Position) funktioniert nicht. nicht Ein eingebauter Brems-IGBT oder Bremswiderstand ist erforderlich. Für dynamische Bremsanwendungen wird externe Bremshardware benötigt.

Frage 5: Welche Steuerungsmodi stehen zur Verfügung?

A: Das Laufwerk unterstützt Volt pro Hertz (V/Hz) Und Sensorlose Vektorsteuerung zur Motorregelung .

Frage 6: Ist bei diesem Laufwerk ein HMI-Display enthalten?

A: Ja, diese Konfiguration beinhaltet eine Vollnumerisches LCD-Display Schnittstellenmodul.

Frage 7: Unterstützt dieser Antrieb Encoder-Rückmeldung?

A: Nein. Diese Konfiguration (gekennzeichnet durch „A“ in der Rückkopplungsposition) tut dies. nicht einschließlich der Möglichkeit zur Encoder-Rückmeldung.

Frage 8: Welche Schutzart hat das Gehäuse?

A: Das Laufwerk ist bewertet IP20 / NEMA Typ 1, konzipiert für die Montage in einem geschützten elektrischen Gehäuse .

Frage 9: Welche Dokumentation ist für dieses Laufwerk verfügbar?

A: Zu den wichtigsten Nachschlagewerken gehören die PowerFlex 70 Benutzerhandbuch (20A-UM001) Und PowerFlex 70 EtherNet/IP-Adapter – Benutzerhandbuch (20COMM-UM010) .
