Allen Bradley 2090-CFBM7DF-CEAF15 Kinetix Servo Feedback Cable, 15 meters, Continuous Flexible, SpeedTEC Rockwell Spare Parts

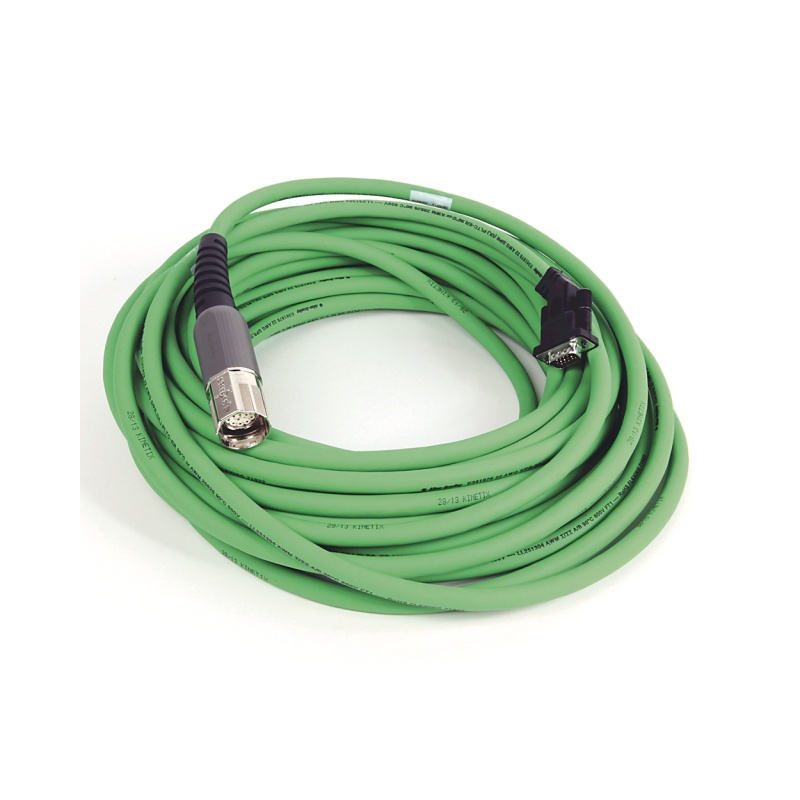

Allen‑Bradley 2090‑CFBM7DF‑CEAF15 Kinetix-Rückkopplungskabel

Der Allen‑Bradley 2090‑CFBM7DF‑CEAF15 ist ein hochleistungsfähiges, 15 Meter langes, durchgehend flexibles Rückkopplungskabel von der Kinetix 2090 Serie, die für die Verwendung mit Kinetix 5500 und Kinetix 5700 Antriebssysteme Und Kinetix VP ServomotorenDieses Kabel integriert hochauflösende SIN/COS- oder Resolver-Rückkopplungssignale, Strom- und Bremsleiter in einen einzigen geschirmten Mantel, wodurch die Maschinenverdrahtung vereinfacht und gleichzeitig eine hervorragende Störfestigkeit und Signalintegrität gewährleistet wird.

Der CFBM7DF Die Bezeichnung kennzeichnet eine kontinuierlich-flexibel (CF) Rückkopplungskabel mit Antriebsende fliegende Leads (DF). Die CEAF15 Das Suffix bestätigt die SIN/COS-Hochauflösungs-Encoder-Typ Und 15 Meter lang.

  • Artikelnummer :

    2090-CFBM7DF-CEAF15

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    USA

  • Verschiffungshafen :

    Wuhan, Hubei, China

  • Lieferzeit :

    3-5 days

  • Gewicht :

    3kg

  • Produktspezifikation

    Allen‑Bradley 2090‑CFBM7DF‑CEAF15 Kinetix-Rückkopplungskabel

    15 Meter langes, durchgehend flexibles Rückkopplungskabel mit SpeedTEC-Stecker

    Markenname: Allen Bradley

    Produktname: 2090-CFBM7DF-CEAF15

    Herkunftsort: USA

    Garantie: 1 Jahr



    Über uns

    SWAN Electric ist ein in China ansässiger Lieferant von Ersatzteilen für die industrielle Automatisierung. Wir sind spezialisiert auf SPS-Module und analoge Ein-/Ausgänge.

    Modul, Netzteil, HMI-Touchscreen-Panel, nicht mehr erhältliches Ersatzteil, Kabel, CPU-Prozessor, Servoantrieb, Wechselrichter, Basisanschlusseinheit, Kommunikation

    Modul, Schaltmodul, Steuerplatine. Gleichzeitig haben wir enge Kooperationsbeziehungen zu verschiedenen SPS- und DCS-Produktherstellern aufgebaut.

    Wartungsdienstleister.

    Hauptmerkmale und Vorteile

    • Kontinuierliche FlexibilitätsbewertungGeeignet für 20 Millionen Flexzyklen in Anwendungen mit linearer Biegung und 10 Millionen Zyklen bei Biegeanwendungen (Tic-Toc) ist es ideal für Kabelschienen und Roboterarme, bei denen die Kabelbewegung konstant ist..

    • Einkabeldesign: Kombiniert Rückkopplungs-, Strom- und Bremsleiter in einem robusten, abgeschirmten Kabel, wodurch die Anzahl der Kabel, der Platzbedarf im Schaltschrank und die Installationszeit reduziert werden..

    • SpeedTEC-VerbindungssystemMotorseite SpeedTEC DIN-Stecker Bietet Schnellverbindungen mit Vierteldrehung und formschlüssiger Metallverzahnung, wodurch Werkzeuge überflüssig werden und die Installationszeit verkürzt wird..

    • Drive-End Flying LeadsVorkonfektionierte Anschlussleitungen am Antriebsende ermöglichen die einfache Integration in Schaltschränke; optimierte Leitungslänge für Kinetix 5500- und Kinetix 5700-Antriebe.

    • Überlegene RauschunterdrückungDie Datenpaarung des Encoders mit modernster Rauschunterdrückung gewährleistet saubere Rückkopplungssignale in elektrisch rauschbehafteten industriellen Umgebungen..

    • 100% EMV-AbschirmungInsgesamt bietet ein verzinntes Kupfergeflecht mit Aluminium-/Polyesterband 100% Abdeckung für hervorragende elektromagnetische Verträglichkeit/elektromagnetische Störfestigkeit.

    • DESINA-konform: Die grüne Mantelfarbe der Rückkopplungskabel (DESINA-Standard) ermöglicht eine einfache Identifizierung und Trennung von den orangefarbenen Stromkabeln in der Maschinenverdrahtung..

    • Branchenzertifizierungen: NFPA‐79-konform; UL-gelisteter PLTC‑ER (Leistungsbegrenztes Kabel für offene Kabelführung) für Kabelrinnen- und offene Kabelverlegungsanwendungen; CSA AWM I/II A/B, 600 V, 90 °C Konstruktion.

    • Enthalten in der Rockwell-KonformitätserklärungDas im Konformitätsdokument (DoC) des Rockwell Automation Servosystems enthaltene Kabel gewährleistet die Systemkonformität..

    Technische Spezifikationen



    KategorieSpezifikation
    HerstellerAllen‐Bradley (Rockwell Automation)
    Katalognummer2090‑CFBM7DF‑CEAF15
    ProdukttypKontinuierlich-flexibles Rückkopplungskabel
    Kabellänge15 Meter (49,2 Fuß)
    Anschluss – MotorseiteSpeedTEC DIN-Stecker (einzelner Stecker für Rückmeldung, Stromversorgung und Bremse)
    Anschluss – AntriebsendeFliegende Kabel (optimiert für Kinetix 5500/5700)
    EncodertypSIN/COS-Hochauflösung / Resolver
    Flex-BewertungKontinuierlich flexibel; 20 Millionen Biegezyklen (linear), 10 Millionen Biegezyklen (Biegung)
    Nennspannung600 V UL / 1000 V CSA (abhängig von AWG)
    JackenfarbeGrün (DESINA-konform für Rückkopplungskabel)
    JackenmaterialTPE (Thermoplastisches Elastomer) mit überlegenen mechanischen und chemischen Eigenschaften
    Schildabdeckung100 % – Gesamtmenge verzinntes Kupfergeflecht plus Aluminium-/Polyesterband
    EMV-LeistungHervorragend – ermöglicht die Führung von Strom- und Signalleitern in einem einzigen Kabel
    ZertifizierungenNFPA-79, UL PLTC-ER, CSA AWM, im Rockwell DoC enthalten

    Teilenummernaufschlüsselung

    Das Verständnis der Katalognummer gewährleistet die richtige Auswahl:



    PositionCodeBedeutung
    2090—Kinetix 2090 Kabelserie
    CFBM7DFCFDurchgehendes flexibles Kabel
     BRückkopplungskabel mit Brems-/Stromleitern
     M7Motorseitige SpeedTEC DIN-Steckverbinderfamilie
     DFAntriebsseitige fliegende Leads
    CEAF15CESIN/COS-Hochauflösungs- oder Resolver-Encoder-Typ
     AFKontinuierlich‐flexibel (Suffixbestätigung)
     15Kabellänge – 15 Meter

    Systemkompatibilität



    AntriebsplattformKompatibilitätAnmerkungen
    Kinetix 5500JaAntriebsseitige Anschlussleitungen optimiert für Kinetix 5500
    Kinetix 5700JaAntriebsseitige Anschlussleitungen optimiert für Kinetix 5700
    Kinetix VP ServomotorenJaDer SpeedTEC DIN-Stecker passt zum VP-Motorrückmeldeanschluss.
    Motoren der MP-SerieJaUnterstützt die MP-Serie mit separaten Strom- und Rückkopplungskabeln

    WichtigDieses Kabel ist für Motoren mit … ausgelegt. separate Strom-/Brems- und Rückkopplungskabel (z. B. MP-Serie mit 2090-CPxM7DF-Stromkabeln). Es ist nicht Eine DSL-Lösung mit nur einem Kabel – sie liefert lediglich Feedback; die Stromversorgung muss über ein separates 2090-CPxM7DF-Kabel erfolgen..

    Anwendungen

    Der 2090‑CFBM7DF‑CEAF15 wird in Bewegungssteuerungsanwendungen eingesetzt, die eine kontinuierliche Kabelbiegung erfordern:



    IndustrieAnwendung
    VerpackungPick-and-Place-Roboter, Form-, Füll- und Verschließmaschinen, Kartonierer
    MaterialhandhabungAutomatisierte Lager- und Kommissioniersysteme, Förderbandanlagen, Palettierer
    WerkzeugmaschinenCNC-Bearbeitungszentren, Laserschneidanlagen, Wasserstrahlschneidanlagen
    AutomobilRoboterschweißzellen, Montagelinien-Übergabesysteme, Teilezuführungen
    TextilHochgeschwindigkeitsweb- und Wickelmaschinen
    DruckenMehrfarbendruckmaschinen, Etikettiergeräte

    Typische Anwendungsfälle:

    • Kabelschieneninstallationen: Wo sich das Kabel kontinuierlich mit der Maschinenachse bewegt

    • Roboteranwendungen: Wenn das Kabel eine umgekehrte Biegebewegung (Tic-Toc-Bewegung) ausführt

    • Hochgeschwindigkeits-Bewegungssysteme: Wo herkömmliche, nicht flexible Kabel vorzeitig ausfallen würden

    Installationshinweise

    • Minimaler BiegeradiusBeachten Sie die Richtlinien für durchgehend flexible Kabel – detaillierte Radiusvorgaben finden Sie in der Spezifikation der Kabelserie 2090..

    • AbschirmungsbeendigungDie Schirmung aus verzinntem Kupfergeflecht muss ordnungsgemäß mit der Antriebs-/Motormasse verbunden sein, um die EMV-Eigenschaften zu gewährleisten. Stellen Sie sicher, dass die Schirmung an beiden Enden einen 360°-Anschluss hat..

    • KabelführungVerlegen Sie das Kabel nicht neben Hochspannungsleitungen, um Störungen zu vermeiden. Die hervorragende Rauschunterdrückung des Kabels minimiert zwar die Notwendigkeit eines ausreichenden Abstands, macht ihn aber nicht überflüssig.

    • Kabel von Drittanbietern: Kabel von Drittanbietern oder Modifikationen an werkseitig gelieferten Kabeln sind Nicht empfohlen und kann die Systemkonformität beeinträchtigen.
