Allen-Bradley 1794-IE8H FLEX I/O HART Analog Input Module, 8-Channel, 16-bit, 4-20mA, Single-ended Input, Rockwell Spare Part
1794-IE8H HART Analog Input Module – Smart Instrument Data Acquisition – Process Automation – Rockwell

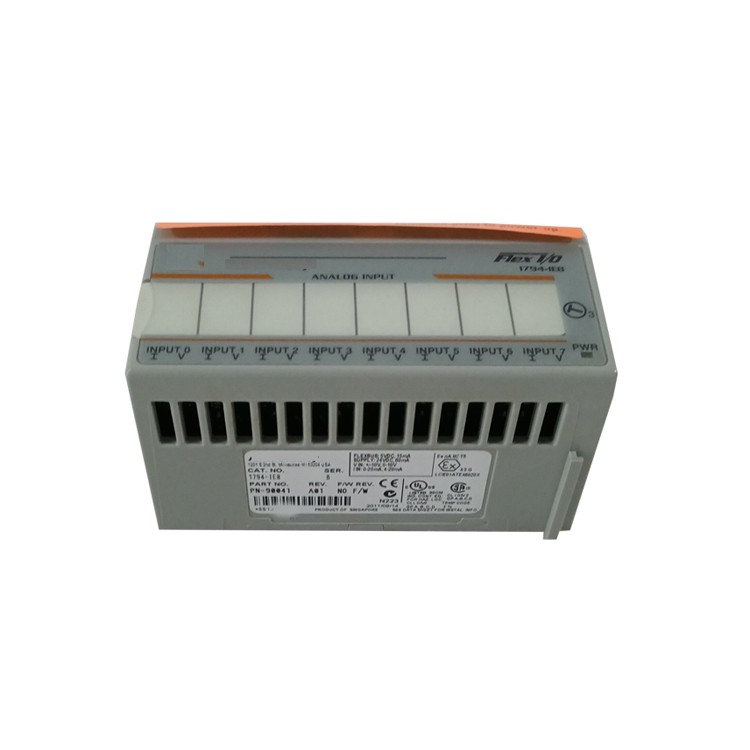

Allen Bradley 1794-IE8H Flex I/O HART Analogeingangsmodul

Der Allen Bradley 1794-IE8H ist ein 8-Kanal-Analogeingangsmodul mit HART-Schnittstelle aus der Flex I/O-Produktfamilie. Seine Hauptfunktion besteht darin, analoge Signale von Feldgeräten – wie Druck-, Temperatur- und Durchflussmessumformern – zu erfassen und gleichzeitig digitale HART-Daten (Highway Addressable Remote Transducer) auszulesen. Dadurch ermöglicht es sowohl die Prozessüberwachung als auch die intelligente Gerätediagnose über eine einzige Verdrahtungsinfrastruktur.

  • Artikelnummer :

    1794-IE8H

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    USA

  • Verschiffungshafen :

    Wuhan, Hubei, China

  • Lieferzeit :

    3-5 days

  • Gewicht :

    0.5kg

  • Produktbeschreibung

    Allen Bradley 1794-IE8H Flex I/O Analogeingangsmodul mit 8 Single-Ended-Eingängen auf Lager

    Modellnummer1794-IE8H
    HerkunftsortUSA
    Dimension/Gewicht0,5 kg
    Zustandneu und original
    Garantie1 Jahr
    Versandbedingungen
    		DHL, FedEx, TNT, EMS, UPS
    ZahlungTT / Western Union
    Lieferzeit3-5 Tage
    Service
    		24-Stunden-Online-Service

    1794-OW8

    Nachfolgend sind die wichtigsten Parameter und Merkmale aufgeführt:



    ArtikelSpezifikationen / Funktionen
    Anzahl der Eingänge8 unsymmetrische, nicht isolierte analoge Eingänge
    SignalartenStromstärke: 0-20 mA, 4-20 mA (Standardeinstellung)
    Auflösung16 Bit (unipolar); 15 Bit Pluszeichen (bipolar)
    HART-ProtokollunterstützungHART 5-, 6- und 7-kompatibel; 8 Kanäle teilen sich 1 internes Modem
    SystemplattformAllen Bradley Flex I/O-System; benötigt Kommunikationsadapter und Anschlussbasis
    Genauigkeit bei 20°C±0,1 % des Skalenendwerts
    Genauigkeitsdrift0,05 % des Skalenendwerts im Bereich von 0 °C bis 55 °C
    Schrittantwort bis 99%80 ms
    Externe Gleichstromversorgung24 V DC nominal (19,0 bis 31,2 V DC)
    FlexBus Stromaufnahme80 mA bei 5 V DC; 190 mA bei 24 V DC
    VerlustleistungMaximale Leistungsaufnahme: 3,9 W; Wärmeabgabe: 13,5 BTU/h
    Isolationsspannung50 V Dauerspannung; Grundisolation geprüft bei 850 V Gleichstrom für 1 Sekunde
    Kompatible Anschlussklemmen1794-TB3G (Schraubklemme) oder 1794-TB3GS (Federklemme)
    Betriebstemperatur0 °C bis 55 °C
    Abmessungen (H x B x T)46 mm × 94 mm × 75 mm
    GewichtCa. 0,14 kg (0,31 lbs)
    ZertifizierungenCE, UL, ATEX Zone 2, ABS, DNV-GL, CSA, RCM, KC, IECEx

    Kernmerkmale und Vorteile

    • Integrierte HART-Kommunikation für intelligente DiagnoseDas herausragende Merkmal des Moduls ist seine Fähigkeit, traditionelle 4-20mA-Analogmessung mit digitaler HART-Kommunikation zu kombinieren.Dies ermöglicht den Zugriff auf wertvolle Feldgerätedaten – einschließlich Gerätestatus, sekundärer Variablen, Diagnosewarnungen und Konfigurationsparameter – ohne dass externe HART-Multiplexer oder zusätzliche Verkabelung erforderlich sind..

    • Hochauflösende PräzisionsmessungMit einer Auflösung von 16 Bit und einer Genauigkeit von ±0,1 % des Skalenendwerts gewährleistet das Modul eine zuverlässige Erfassung analoger Signale für kritische Prozessvariablen.Die integrierten, wählbaren Eingangsfilter bieten die Flexibilität, Störfestigkeit und Ansprechgeschwindigkeit optimal auszubalancieren..

    • Flexible Konfiguration und integrierte DiagnoseDas Modul unterstützt die kanalspezifische Konfigurierbarkeit von Eingangsbereich, Datenformat und Alarmschwellenwerten.Die integrierte Diagnosefunktion erkennt Kabelbrüche, Über-/Unterreichweitenstörungen und Alarme von Fernsendern; LED-Anzeigen visualisieren den lokalen Status..

    • Nahtlose Integration mit SteuerungssystemenDas Modul ist kompatibel mit Flex I/O-Adaptern für ControlNet-, EtherNet/IP- und PROFIBUS-Netzwerke und verwendet Blocktransfer-Befehle (BTW/BTR) zum Datenaustausch mit Allen Bradley-Steuerungen.Es unterstützt FDT-basierte Anlagenmanagement-Software über DTMs und lässt sich in PlantWeb- oder AMS-Plattformen integrieren..

    Typische Anwendungen

    Der 1794-IE8H findet breite Anwendung in der Prozess- und Hybridindustrie, wo die Integration intelligenter Feldgeräte operative Vorteile bietet:

    • Öl & Gas / RaffinerieÜberwachung von HART-fähigen Druck-, Temperatur- und Durchflussmessumformern an Rohrleitungen und Destillationskolonnen

    • Chemische HerstellungIntegration intelligenter pH-Sensoren, Leitfähigkeitsanalysatoren und Dichtemessgeräte in Batch-Prozesse

    • Wasser & Abwasser: Anbindung an intelligente Füllstands- und Trübungssensoren während der gesamten Behandlungsphase

    • Pharmazeutische ProduktionSchnittstellen zu Präzisions-RTDs und Druckmessumformern für die kritische Temperatur- und Drucküberwachung

    • StromerzeugungÜberwachung von Turbinenschwingungssonden und Dampfdruckmessumformern mit zustandsorientierter Wartungsfähigkeit

    Häufig gestellte Fragen (FAQ)

    Frage 1: Was ist der Hauptunterschied zwischen der 1794-IE8 und der 1794-IE8H?

    A: Der 1794-IE8H Die HART-fähige Version bietet neben der Standardfunktionalität der analogen Eingänge auch integrierte HART-Kommunikation. Das 1794-IE8 ist ein Standard-Analogeingangsmodul ohne HART-Unterstützung.Die HART-Version enthält ein eingebautes HART-Modem, wobei sich alle 8 Kanäle ein einziges Modem teilen und über Polling kommunizieren..

    Frage 2: Unterstützt der 1794-IE8H HART-Multidrop-Konfigurationen?

    A: Nein. Dieses Modul funktioniert in Punkt-zu-Punkt-HART-Modus Es wird ausschließlich ein HART-Gerät pro Eingangskanal verwendet. Jeder Kanal behält sein analoges 4-20-mA-Signal bei und unterstützt gleichzeitig die digitale HART-Kommunikation..

    Frage 3: Kann ich HART- und Nicht-HART-Geräte auf demselben Modul mischen?

    A: Ja. Das Modul 1794-IE8H fungiert als Standard-Analogeingangsmodul für herkömmliche 4-20-mA-Transmitter und bietet gleichzeitig HART-Kommunikationsfähigkeit für intelligente Geräte auf allen Kanälen.Die HART-Kommunikation kann pro Kanal einzeln aktiviert oder deaktiviert werden..

    Frage 4: Wie lang darf das Kabel zwischen dem Modul und den HART-Geräten maximal sein?

    A: Standardmäßige verdrillte Instrumentenkabel unterstützen Entfernungen bis zu 3.000 Fuß (914 Meter) Bei Einhaltung der Spezifikationen für die Kabelkapazität, typischerweise weniger als 65 pF/ft, können für längere Strecken HART-Repeater erforderlich sein..

    Frage 5: Welche Anschlusssockel sind mit dem 1794-IE8H kompatibel?

    A: Das Modul ist kompatibel mit 1794-TB3G (Schraubklemme) und 1794-TB3GS (Federklemmen) Anschlussfüße.

    Frage 6: Unterstützt der 1794-IE8H Hot-Swapping?

    A: Das Modell 1794-IE8H unterstützt das Einstecken und Entfernen im laufenden Betrieb, wenn es in einem Flex-I/O-System mit einem kompatiblen Kommunikationsadapter und korrekter Systemkonfiguration installiert ist. Beachten Sie jedoch vor dem Einstecken im laufenden Betrieb stets die systemspezifischen Richtlinien.

    Frage 7: Wie hoch ist die maximale Aktualisierungsrate der HART-Kommunikation?

    A: Da die 8 Kanäle des Moduls ein einziges HART-Modem gemeinsam nutzen, kommunizieren alle aktivierten HART-Kanäle per Polling. Wenn mehrere HART-Kanäle aktiviert sind, erhöht sich die gesamte Aktualisierungszeit der HART-Daten proportional..

    Empfohlene Modelle und verwandte Produkte

    Das Modell 1794-IE8H gehört zur Familie der Flex I/O HART-Analogmodule. Nachfolgend sind wichtige verwandte Modelle aufgeführt:



    Produkt/ModellTypKurzbeschreibung
    1794-IE8HAusgewähltes Modul8-Kanal-HART-Analogeingangsmodul; 0–20 mA / 4–20 mA, 16-Bit-Auflösung
    1794-IE8Analoges Eingangsmodul8-Kanal-Standard-Analogeingangsmodul (ohne HART)
    1794-IE8KAnaloges Eingangsmodul8-Kanal-Analogeingangsmodul mit Konforme Beschichtung für raue Umgebungen
    1794-IE12Hochdichte Eingabe12-Kanal-Analogeingangsmodul; höhere Dichte für Standardanwendungen (ohne HART).
    1794-OE8HHART-Ausgabemodul8-Kanal-HART-Analogausgangsmodul zur Steuerung von HART-fähigen Feldgeräten
    1794-TB3GTerminalbasisFür den 1794-IE8H wird eine Schraubklemmen-Anschlussbasis benötigt.
    1794-TB3GSTerminalbasisFür den 1794-IE8H wird eine Federklemmen-Anschlussbasis benötigt.
