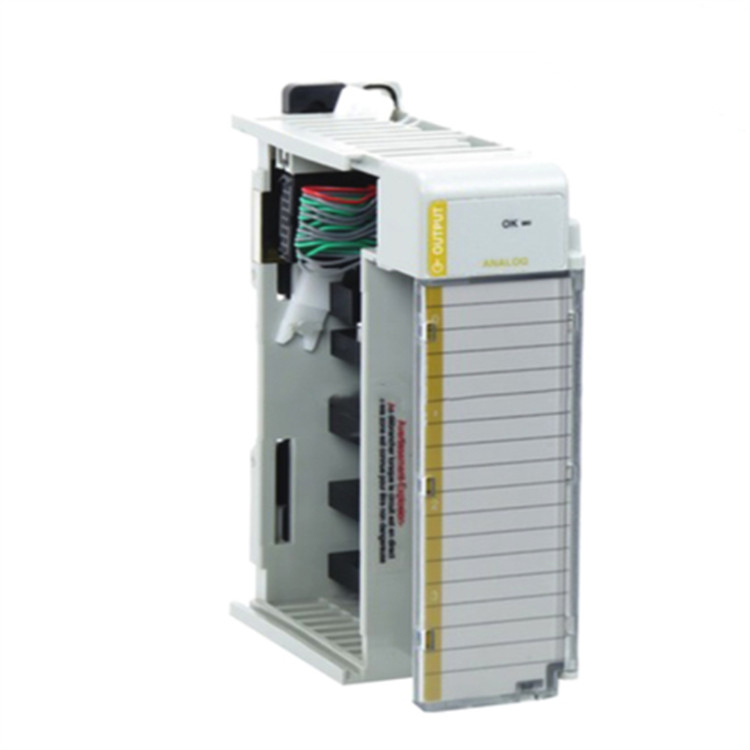

Allen Bradley 1769-IF4I CompactLogix Analogeingangsmodul

Produktbeschreibung

Allen Bradley 1769-IF4I CompactLogix Analoger Strom-/Spannungseingang

Wichtige Parameter

Kernmerkmale und Vorteile

• Kanaltrennung und überlegene StörfestigkeitDas herausragende Merkmal des Moduls ist seine einzeln isolierte Kanäle mit dedizierten A/D-Wandlern Im Gegensatz zum nicht isolierten 1769-IF4, der einen einzelnen Multiplex-Wandler verwendet, ermöglicht der 1769-IF4I die gleichzeitige Abtastung jedes Kanals, was schnellere Aktualisierungszeiten ermöglicht und Messfehler aufgrund von Potenzialdifferenzen zwischen den Sensoren eliminiert. Dadurch eignet es sich ideal für Anwendungen, bei denen die Sensoren von unterschiedlichen Quellen versorgt werden oder weit voneinander entfernt sind.

• Hohe Präzision und Diagnosefähigkeit: Mit 16-Bit-Auflösung Mit einer Genauigkeit von ±0,3 % für die Spannung und ±0,35 % für den Strom liefert das Modul hochpräzise Messungen. Es umfasst umfassende Diagnosefunktionen wie Über- und Unterbereichserkennung, Prozessalarme und Unterbrechungserkennung für Stromeingänge. Alle diese Funktionen sind über die Statusanzeigen des Controllers für Echtzeitüberwachung und Fehlerbehebung zugänglich. .

• Flexible Konfiguration und schnelle AktualisierungsratenJeder Kanal kann unabhängig für Spannungs- oder Stromeingang konfiguriert werden, und der Eingangsfilter kann so gewählt werden, dass ein Gleichgewicht zwischen Rauschunterdrückung und Aktualisierungsgeschwindigkeit erreicht wird. Die parallele Architektur des Moduls ermöglicht deutlich schnellere Aktualisierungen im Vergleich zu nicht isolierten Modulen, wobei jeder Kanal unabhängig in etwa 5 ms aktualisiert wird. .

• Robustes Design für industrielle UmgebungenDas Modul ist c-UL-us-gelistet für explosionsgefährdete Bereiche der Klasse I, Division 2 und CE-zertifiziert, wodurch seine Eignung für anspruchsvolle industrielle Anwendungen gewährleistet ist. Es ist für Umgebungen der Verschmutzungsklasse 2 ausgelegt und unterstützt sowohl die DIN-Schienen- als auch die Schalttafelmontage, was eine flexible Installation ermöglicht. .

Typische Anwendungen

Das Modell 1769-IF4I findet breite Anwendung in der industriellen Automatisierung, insbesondere bei Anwendungen, die eine hochpräzise analoge Signalerfassung mit Isolation erfordern, darunter:

• ProzesssteuerungÜberwachung von Druck, Temperatur, Durchfluss und Füllstand mittels Messumformern in Chemie-, Öl- und Gasanlagen sowie Wasseraufbereitungsanlagen, wo die Sensoren unterschiedliche Erdungspotenziale aufweisen können.

• Maschinensteuerung: Ablesen von Rückmeldungen von Sensoren an Verpackungsmaschinen, Förderbändern und Materialhandhabungsgeräten in elektrisch störungsbehafteten Umgebungen.

• Datenerfassung: Anschluss einer Mischung aus Strom- und Spannungsausgangssensoren zur zentralen Überwachung und Analyse, wo Erdschleifen andernfalls die Messungen verfälschen würden.

Häufig gestellte Fragen (FAQ)

Frage 1: Was ist der Hauptunterschied zwischen dem 1769-IF4 und dem 1769-IF4I?

A: Der entscheidende Unterschied ist Kanalisolierung und A/D-WandlerarchitekturDas 1769-IF4 ist ein nicht isoliertes Modul mit einem einzigen Multiplex-Wandler, der die Kanäle sequenziell abtastet. 1769-IF4I bietet Isolation pro Kanal (500 V Wechselstrom zwischen den Kanälen) und individuelle A/D-WandlerDadurch können alle vier Kanäle gleichzeitig abtasten. Dies führt zu einer besseren Störfestigkeit, schnelleren Aktualisierungszeiten und der Möglichkeit, Sensoren mit unterschiedlichen Massebezugspunkten zu verarbeiten. .

Frage 2: Kann der 1769-IF4I gleichzeitig Spannungs- und Stromeingänge verarbeiten?

A: Ja. Jeder der vier Kanäle ist in der Software (Studio 5000 Logix Designer) unabhängig voneinander für Spannungs- oder Stromeingang konfigurierbar. .

Frage 3: Welchen Zweck hat der Jumper iRtn für die Stromeingänge?

A: Für die aktuelle Eingangsverdrahtung wird eine Brücke benötigt. muss Diese Brücke wird zwischen den Anschlüssen Ch#- und Ch#_iRtn des Klemmenblocks für jeden im Strommodus verwendeten Kanal platziert. Sie stellt den Rückleitungspfad für den internen 250-Ω-Strommesswiderstand des Moduls her. Ohne diese Brücke meldet der Kanal 0 mA oder einen Wert unterhalb des Messbereichs. ohne das Setzen eines Fehlerbits – ein häufiger Inbetriebnahmefehler .

Frage 4: Wie hoch ist die typische Aktualisierungsrate für den 1769-IF4I?

A: Der 1769-IF4I bietet deutlich schnellere Aktualisierungen als der nicht isolierte 1769-IF4. Jeder Kanal aktualisiert sich in etwa 5 msDank der individuellen A/D-Wandler können alle vier Kanäle gleichzeitig aktualisiert werden. Das nicht isolierte 1769-IF4 benötigt etwa 10 ms pro Kanal, insgesamt also ca. 40 ms für das Scannen aller vier Kanäle. .

Frage 5: Kann der 1769-IF4I mit einer MicroLogix-Steuerung verwendet werden?

A: Ja, die 1769-IF4I ist kompatibel mit der MicroLogix 1500 System als Erweiterung I/O Bei CompactLogix-Steuerungen wird sie direkt zusammen mit der Steuerung auf der DIN-Schiene montiert.

Empfohlene Modelle und verwandte Produkte

Das Modell 1769-IF4I gehört zur 1769 Compact I/O-Familie. Nachfolgend finden Sie verwandte Modelle zur Erweiterung oder zum Austausch Ihrer analogen Eingangskapazitäten:

Das richtige Modell auswählen

• Für Anwendungen mit unterschiedlichen Sensormassen oder Rauschen: Der 1769-IF4I ist die empfohlene Wahl, da sie eine Kanalisolierung und eine 16-Bit-Auflösung für kritische Messungen bietet. .

• Für kostensensible Anwendungen mit gemeinsamer Masse: Der 1769-IF4 bietet eine kostengünstigere Alternative, wenn alle Sensoren die gleiche Erdung verwenden und keine Isolation erforderlich ist. .

• Für mehr als 4 KanäleBetrachten Sie die 1769-IF8 (8-Kanal nicht isoliert), 1769-IF8C (8-Kanal-Strommessung) oder 1769-IF16C (16-Kanal-Stromversorgung) .
