Allen-Bradley 1756-OF8 ControlLogix Analogausgangsmodul

Produktbeschreibung

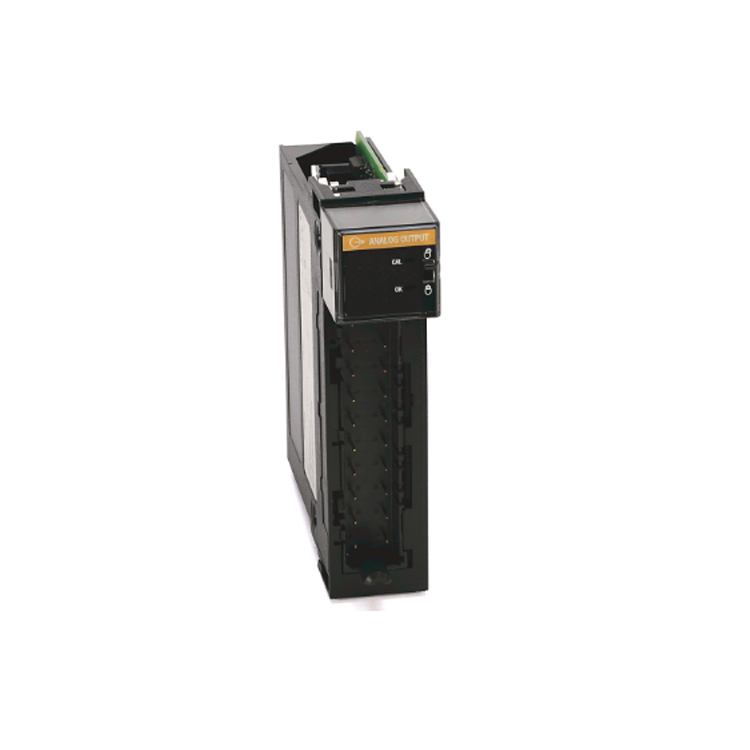

Allen-Bradley 1756-OF8 ControlLogix Analogausgangsmodul, Strom/Spannung, 8 Punkte

Kernmerkmale und Vorteile

• Flexible Konfiguration für vielfältige AnwendungenDas herausragende Merkmal des Moduls ist seine kanalweise Konfigurierbarkeit für beide Spannung (±10,4 V) oder Stromstärke (0-21 mA) Dadurch kann ein einzelnes Modul verschiedene Feldgeräte unterstützen und sich an wechselnde Anwendungsanforderungen anpassen. Die 15-Bit-Auflösung ermöglicht eine fein abgestufte Steuerung für präzise analoge Ausgänge. .

• Robuster Schutz und DiagnoseDie 1756-OF8 ist auf Zuverlässigkeit ausgelegt und zeichnet sich durch folgende Merkmale aus: Leerlauferkennung für aktuelle Ausgänge und Kurzschlussschutz das den Strom elektronisch begrenzt, um Schäden zu verhindern Diagnose-LEDs und softwareseitig zugängliche Statusbits ermöglichen eine schnelle Fehlerbehebung bei Modul- und Kanalproblemen. .

• Nahtlose ControlLogix-IntegrationAls natives Modul der 1756er-Serie lässt es sich direkt in das ControlLogix-Chassis integrieren und unterstützt sowohl lokale als auch verteilte E/A-Konfigurationen über ControlNet- oder EtherNet/IP-Netzwerke. Die Daten können im Integer- oder IEEE-32-Bit-Gleitkommaformat dargestellt werden, um Flexibilität bei den Controller-Tags zu gewährleisten. .

Typische Anwendungen

Der 1756-OF8 findet breite Anwendung in der industriellen Automatisierung, insbesondere in Bereichen, die eine präzise analoge Ausgangssteuerung erfordern, darunter:

• Prozesssteuerung: Ansteuerung von Strom-Druck-Wandlern (I/P) für Ventilstellungsregler, Durchflussregelung und Druckregelung.

• Maschinensteuerung: Ansteuerung von Frequenzumrichtern (VFDs) zur Drehzahl- und Drehmomentregelung in Förderbändern, Mischern und Materialförderanlagen.

• Test & Messung: Erzeugung von Referenzsignalen für Kalibrierungs- oder Simulationszwecke.

Verpackung & Lieferung

Um Frachtkosten zu sparen und Ihr Budget zu schonen, wählen wir eine umweltfreundliche Verpackung. Wir verwenden 3 cm dicke Schaumstoffplatten, um den Karton rundum auszukleiden und die Teile so zu schützen. Anschließend verpacken wir die Teile in Kartons. Sollten diese zu schwer sein, fertigen wir eine maßgefertigte Holzkiste an.VersandbedingungenDHL, FedEx, TNT, EMS, UPS.

Häufig gestellte Fragen (FAQ)

Frage 1: Welche Auflösung hat die Resolution 1756-OF8?

A: Das Modul bietet eine 15-Bit-Auflösung sowohl im Spannungs- als auch im Stromausgangsbereich und ermöglicht so eine präzise analoge Steuerung. Im Strombereich von 0–21 mA entspricht dies einer Auflösung von 650 nA pro Bit und im Spannungsbereich von ±10,4 V etwa 320 µV pro Bit..

Frage 2: Wie hoch sind der Leistungsbedarf und die Verlustleistung?

A: Das Modul bezieht 140 mA von der 5-V-Backplane-Versorgung und 210 mA von der 24-V-Backplane-Versorgung. Die maximale Verlustleistung beträgt 4,9 Watt bei 60 °C..

Frage 3: Welche Lastanforderungen gelten für Strom- bzw. Spannungsausgänge?

A: Dies ist ein häufiger Fehler. Für 4–20 mA aktuell Ausgänge, das Modul kann Lasten direkt ansteuern von 0 Ω bis 750 Ω und stellt die Schleifenspannung intern bereit, sodass keine externe 24V-Versorgung benötigt wird.. Für Stromspannung Ausgänge (±10V), die Mindestlastanforderung beträgt 2 kΩ.

Frage 4: Warum leuchtet die rote OK-LED meines Moduls 1756-OF8 dauerhaft?

A: Eine dauerhaft rote OK-LED deutet auf einen schwerwiegenden Fehler hin. Versuchen Sie Folgendes:

1. Fehlercode prüfenIn Studio 5000 klicken Sie mit der rechten Maustaste auf das Modul in der E/A-Baumstruktur, wählen Sie „Eigenschaften“ und öffnen Sie die Registerkarte „Modulinformationen“..

2. Versuchen Sie einen NeustartVerwenden Sie die Reset-Modul Schaltfläche im Dialogfeld „Moduleigenschaften“.

3. Führen Sie eine RIUP (Entfernung und Einsetzen unter Strom) durch.Schalten Sie das Gehäuse aus (oder verwenden Sie die RIUP-Funktion), entnehmen Sie das Modul, prüfen Sie die Kontakte auf Beschädigungen, setzen Sie es fest wieder ein und schalten Sie das Gerät aus und wieder ein..

4. Konfiguration überprüfen: Stellen Sie sicher, dass die Kanalkonfigurationen mit der Verdrahtung übereinstimmen (z. B. führt ein Stromausgangskanal ohne Last zu einem Fehler).Sollte das Problem weiterhin bestehen, muss das Modul möglicherweise ausgetauscht werden..

Frage 5: Wie stelle ich die Ausgangsskalierung für ein 4-20mA-Signal korrekt ein?

A: Die Skalierung des Moduls lässt sich direkt in Studio 5000 konfigurieren. Für einen 4-20-mA-Ausgang setzen Sie den Wert für „High Engineering“ auf 32767 (oder den oberen Grenzwert Ihres Prozessbereichs) und den Wert für „Low Engineering“ auf 0 (oder den unteren Grenzwert Ihres Prozessbereichs). Die interne Konvertierung in das 12-Bit-Rohsignal (4096 Bit) erfolgt durch das Modul.. Skalieren Sie den PID-Ausgang in der Logik nicht manuell, wenn Sie die integrierte Skalierungsfunktion des Moduls verwenden.
