Allen-Bradley 1756-OB16E ControlLogix 10-31V DC 16-Kanal Sicherungsausgangsmodul

Allen-Bradley 1756-OB16E ControlLogix 10-31V DC 16-Kanal Sicherungsausgangsmodul

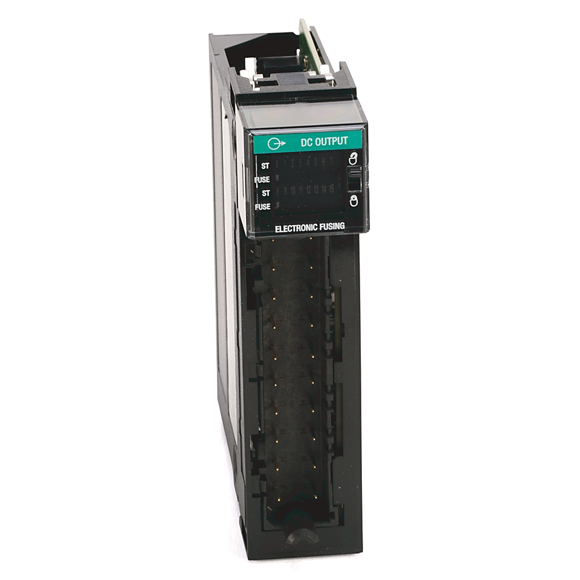

Der Allen‐Bradley 1756‐OB16E ist ein digitales 16-Punkt-DC-Ausgangsmodul für die ControlLogix-Plattform, das zur Ansteuerung von 24-V-DC-Geräten wie Relaisspulen, Magnetantrieben, Kontrolllampen und Alarmen dient.Es beinhaltet zwei elektronisch fusionierte Gruppen mit jeweils acht Ausgängen, die Kurzschluss- und Überstromschutz bieten, ohne dass ein physischer Sicherungsaustausch erforderlich ist. Mit einem Betriebsspannungsbereich von 10‐31,2‐V DC und einer Ausgangskapazität von 1‐A pro Punkt findet dieses Modul breite Anwendung in der Fertigung, Prozesssteuerung und Materialhandhabung.

  • Artikelnummer :

    1756-OB16E

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    USA

  • Verschiffungshafen :

    Wuhan

  • Lieferzeit :

    3-5days

  • Gewicht :

    1KG

  • Produktdetails

    Allgemeine Informationen



    AttributSpezifikation
    HerstellerAllen‐Bradley / Rockwell Automation
    ProdukttypControlLogix Digitales DC-Ausgangsmodul
    Teilenummer1756‐OB16E
    Anzahl der Ausgänge16 Kanäle (Beschaffung)
    Ausgabegruppen2 Gruppen mit je 8 Ausgängen, elektronisch abgesichert
    Schlitzbreite1
    Kompatibles GehäuseAlle 1756 ControlLogix-Chassis (A4, A10, A13, A17)

    Elektrische Spezifikationen



    ParameterSpezifikation
    Ausgangsspannungsbereich10 – 31,2 V DC (24 V nominal)
    Ausgangsstrom pro Punkt1 A max. bei 60 °C
    Ausgangsstrom pro Modul8 A max. bei 60 °C
    Stoßstrom2A für 10 ms pro Punkt
    Mindestlaststrom3 mA pro Kanal
    Leckstrom im ausgeschalteten Zustand≤1 mA pro Punkt
    Spannungsabfall im eingeschalteten Zustand≤400 mV bei 1 A

    Schaltleistung



    ParameterSpezifikation
    Einschaltverzögerungtypisch 70 µs / maximal 1 ms
    Ein-Ausschaltverzögerungtypisch 360 µs / maximal 1 ms

    Kraft und Physische



    ParameterSpezifikation
    Stromstärke der Rückwandplatine (5,1 V)250 mA
    Rückwandplatinenstrom (24 V)2 mA
    Verlustleistung4,1 W max. bei 60 °C
    Wärmeableitung13,98 BTU/h bei 60 °C
    GewichtCa. 0,26 – 0,45 kg (0,56 – 0,99 lb)
    Isolationsspannung250 V Dauerspannung zwischen den Gruppen

    Abnehmbare Klemmenblöcke



    Kompatibles RTBBeschreibung
    1756‐TBNHStandard-Klemmenblock mit Käfigklemme (Schraube)
    1756‐TBSHFederklemmenblock

    Empfohlene Alternativmodelle



    ModellnummerBeschreibungHauptunterschiede
    1756‐OB16D16-Punkt-DC-AusgangsmodulÄhnliche Ausgangskapazität, aber ohne elektronische Sicherung; ältere Variante
    1756‐OB3232-Punkt-DC-AusgangsmodulHöhere Dichte (32 Ausgänge), aber ohne elektronische Sicherung pro Kanal
    1756‐OB8E8-Punkt-DC-AusgangsmodulGeringere Kanalanzahl (8 Ausgänge), elektronisch abgesichert
    1756‑OW16I16-Punkt-RelaisausgangsmodulIsolierte Relaisausgänge für AC/DC-Schaltung; deutlich langsamere Ansprechzeit und höhere Strombelastbarkeit pro Punkt; nicht verschmolzen

    Häufig gestellte Fragen

    1: Wofür steht das „E“ in 1756‐OB16E?

    A: Das "E" steht für elektronische SicherungJede der beiden Ausgangsgruppen verfügt über einen eingebauten elektronischen Überstrom- und Kurzschlussschutz, der sich nach Behebung des Fehlerzustands automatisch zurücksetzt, wodurch der Austausch physischer Sicherungen entfällt.

    2: Wie hoch ist der maximale Ausgangsstrom pro Punkt und pro Modul?

    A: Jeder Ausgabepunkt kann verarbeiten 1A kontinuierlich bei 60°C, und der Gesamtstrom des Moduls ist begrenzt auf 8A bei gleicher Temperatur. Stoßströme bis zu 2A für 10ms sind pro Punkt zulässig.

    3: Kann ich an diesem Modul unterschiedliche Ausgangsspannungen mischen?

    A: NEIN. Alle Ausgänge teilen sich denselben Stromversorgungsbus. Das gesamte Modul muss mit einer einzigen Stromquelle im Gleichspannungsbereich von 10–31,2 V betrieben werden.
