Produktspezifikation

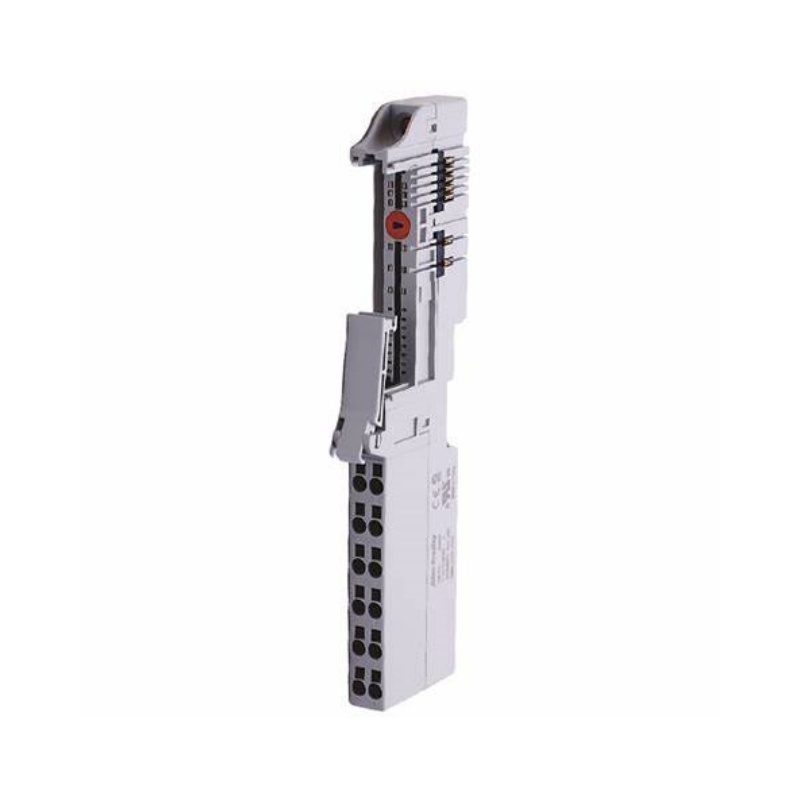

Allen Bradley 1734-TOP3S
Markenname:Allen Bradley
Produktname:1734-TOP3S
Herkunftsort: USA
Garantie: 1 Jahr
Über uns
SWAN ELECTRIC ist ein in China ansässiger Lieferant von Ersatzteilen für die industrielle Automatisierung. Wir sind spezialisiert auf SPS-Module und analoge Ein-/Ausgänge.
Modul, Netzteil, HMI-Touchscreen-Panel, nicht mehr erhältliches Ersatzteil, Kabel, CPU-Prozessor, Servoantrieb, Wechselrichter, Basisanschlusseinheit, Kommunikation
Modul, Schaltmodul, Steuerplatine. Gleichzeitig haben wir enge Kooperationsbeziehungen zu verschiedenen SPS- und DCS-Produktherstellern aufgebaut.
Wartungsdienstleister.
Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile
Hochdichte 12-polige FederklemmenkonstruktionDas herausragende Merkmal des Moduls ist seine 12-polige Federklemmenkonstruktion , das mehr Anschlusspunkte bietet als die standardmäßige 8-polige Basis Die Federklemme ermöglicht eine schnelle, sichere und vibrationsfeste Verkabelung ohne Spezialwerkzeug. .
Hot-Swap-Fähigkeit (RIUP)Die Terminalbasis unterstützt Entnahme und Einsetzen unter Strom (RIUP)Dadurch können Module im laufenden Betrieb ausgetauscht werden, ohne die Feldverkabelung zu beeinträchtigen. . WichtigDie Anschlussklemme darf bei angeschlossener Stromversorgung weder entfernt noch ausgetauscht werden, da dies die Rückwandplatine unterbricht. .
Mechanische Tasten zur FehlervermeidungDie Anschlussbasis verfügt über eine orangefarbene mechanische Verriegelung, um eine falsche Installation des E/A-Moduls zu verhindern. , wodurch das System vor Verdrahtungsfehlern geschützt wird.
Nahtlose SystemintegrationAls Teil der POINT I/O-Familie lässt es sich über Add-on-Profile in Studio 5000 Logix Designer integrieren, unterstützt gemischte E/A-Typen in einem System und bietet umfassende Diagnosefunktionen. Die E/A-Module sind mit einem gesichert. Ein-Klick-Schnappmechanismus .
Typische Anwendungen
Der 1734-TOP3S ist eine grundlegende Komponente für den Aufbau von POINT I/O-Stationen mit höherer Kanaldichte, einschließlich:
Hochdichte Maschinensteuerung: Anschluss weiterer E/A-Punkte für Verpackungs-, Etikettier- und Montageanlagen.
Verteilte Steuerungssysteme: Verdrahtung von Sensoren und Aktoren an Förderanlagen und Sortieranlagen.
Installationen bei beengten PlatzverhältnissenDie Breite von 12 mm und die 12 Anschlusspunkte optimieren sowohl den Platzbedarf im Schaltschrank als auch die Anschlusskapazität.
Häufig gestellte Fragen (FAQ)

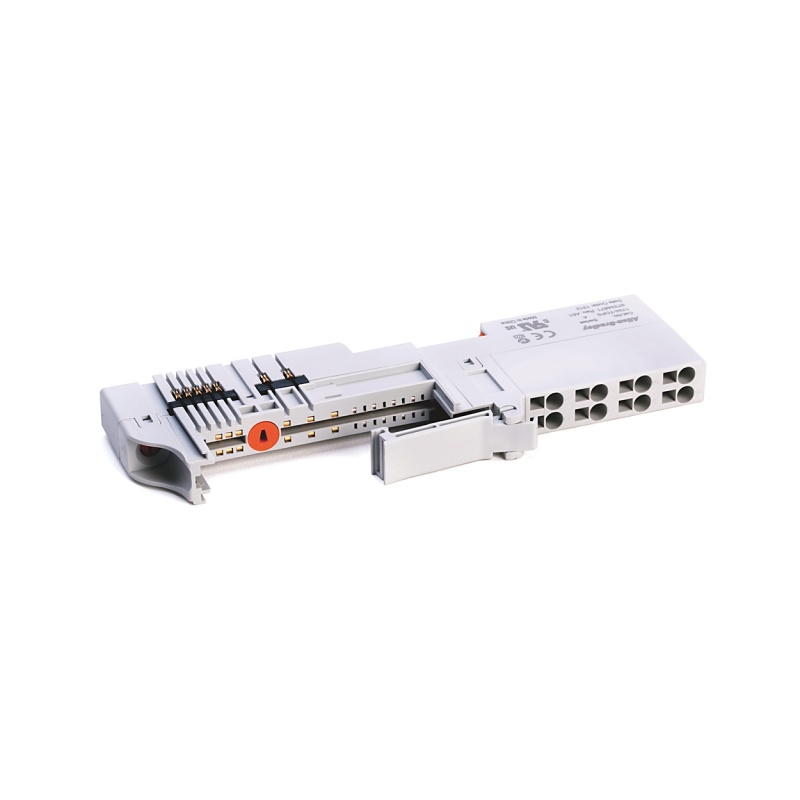

Frage 1: Worin besteht der Unterschied zwischen 1734-TOPS und 1734-TOP3S?
A: Der 1734-TOPS bietet 8 Federklemmen , während die 1734-TOP3S bietet 12 Federklemmen für höherdichte Verkabelung .
Frage 2: Welche Drahtstärke kann die Federklemme aufnehmen?
A: Es unterstützt massive oder flexible Kupferdrähte von 0,25 bis 2,5 mm² (22 bis 14 AWG) .
Frage 3: Ist das 1734-TOP3S mit allen POINT I/O-Modulen kompatibel?
A: Es ist mit den meisten 1734 POINT I/O-Modulen kompatibel, einschließlich digitaler, analoger und Spezialmodule. Die mechanische Verriegelung verhindert die Installation inkompatibler Module. .
Frage 4: Kann ich das E/A-Modul an diesem Terminalsockel im laufenden Betrieb austauschen?
A: Ja, das Modul unterstützt RIUP zum Modulaustausch im laufenden Betrieb Jedoch Der Klemmensockel selbst darf nicht unter Stromzufuhr entfernt werden.da dies die Rückwandplatine unterbricht .
Frage 5: In welchem Betriebstemperaturbereich befindet sich das Gerät?
A: Das Modul arbeitet innerhalb -20…55 °C (-4…131 °F) .
Frage 6: Was ist die maximale Spannungs- und Stromstärke?
A: Es ist bewertet für 300 V AC/DC Und Maximaler Klemmenstrom 8 A .
Frage 7: Wird der 1734-TOP3S noch produziert?
A: Ja, es ist als eines aufgeführt. Aktiv Produkt von Rockwell Automation .
Empfohlene Modelle und verwandte Produkte
Der 1734-TOP3S gehört zur POINT I/O-Anschlussbasisfamilie. Nachfolgend sind wichtige verwandte Modelle aufgeführt:
Das richtige Modell auswählen
Für 12 Verbindungen mit Vibrationsfestigkeit: Der 1734-TOP3S wird für Anwendungen empfohlen, die eine höhere Kanaldichte bei gleichzeitig hoher Zuverlässigkeit der Federklemmung erfordern.
Für 8 Verbindungen: Der 1734-TOPS bietet den Komfort einer Federklemme bei weniger Anschlüssen. .
Für mehr Flexibilität bei der Kabelführung: Der 1734-TB3S Die zweiteilige Basis ermöglicht das Trennen der Verkabelung, ohne die Montagebasis entfernen zu müssen.
