Allen Bradley 100-C60*00 IEC Rated Contactor, 3-pole, 60A AC-3, Motor Control Contactor, Rockwell Automation Spare Parts

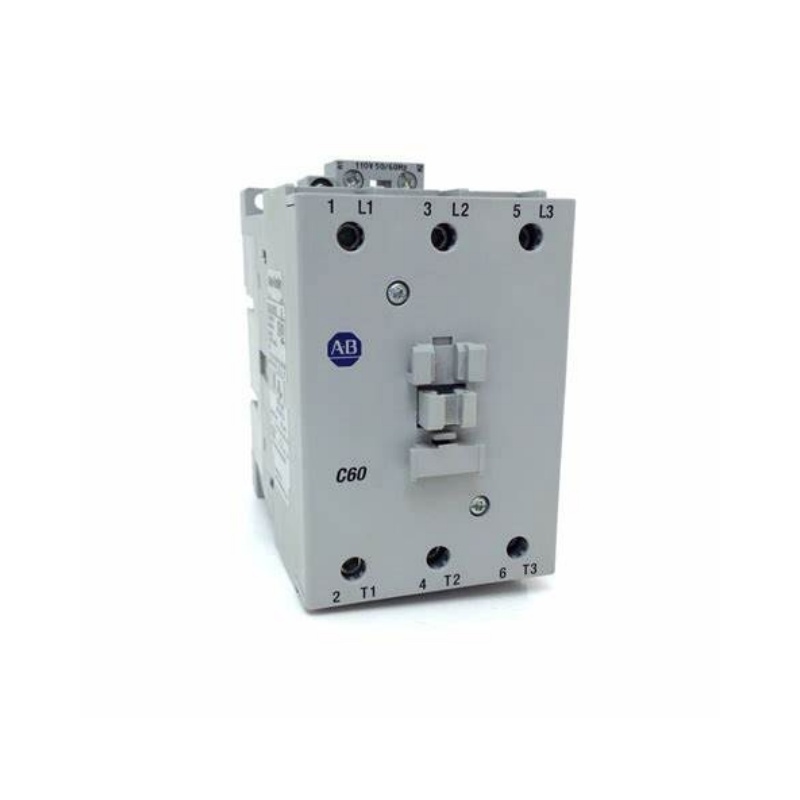

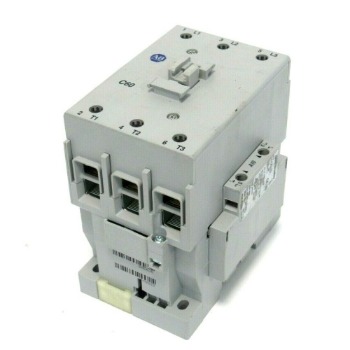

Allen-Bradley 100-C60*00 IEC-Schütz

Der Allen-Bradley 100-C60*00 ist ein 3-poliger IEC-zertifizierter Schütz von Rockwell Automation Bulletin-100-C-Serie Dieser kompakte Schütz wurde für die Steuerung von Motoren und anderen Lasten in industriellen Automatisierungsanwendungen entwickelt und vereint hohe Schaltleistung mit platzsparender Bauweise..

Die Bezeichnung „C60“ kennzeichnet ein 60A AC-3 Strombelastbarkeit Und 32 kW Schaltleistung bei 400 VDadurch eignet es sich zur Steuerung mittelgroßer Motoren bis zu 40 PS bei 460 V. Das Sternchen (*) in der Modellnummer kennzeichnet die Spulenspannungsvariante; es stehen Optionen für Wechsel- und Gleichstrom-Steuerspannungen zur Verfügung.

  • Artikelnummer :

    100-C60*00

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    Switzerland

  • Verschiffungshafen :

    Wuhan, Hubei, China

  • Lieferzeit :

    3-5 days

  • Gewicht :

    0.5kg

  • Produktspezifikation

    Allen-Bradley 100-C60*00 IEC-konformer Schütz

    IEC 60A 3-polige Schütze für die Motorsteuerung





    Hauptmerkmale und Vorteile

    • 60A IEC-Nennleistung (AC-3): Ausgelegt für 60 A Dauerstrom im AC-3-Betrieb, geeignet zum Starten und Stoppen von Motoren mit hohen Anlaufströmen.

    • 100A AC-1 Nennleistung: Unterstützt 100 A für nicht-induktive oder schwach induktive Lasten (ohmsche Lasten).

    • 32 kW Motorleistung: Geeignet zum Schalten von Motoren bis zu 32 kW bei 400 V AC-3-Betriebsspannung.

    • 3 normalerweise offene Hauptkontakte: Standardmäßige 3-polige Konfiguration für die 3-Phasen-Motorsteuerung

    • Eingebauter Überspannungsschutz: DC-Spulenmodelle verfügen über einen integrierten Überspannungsschutz für eine verlängerte Kontaktlebensdauer

    • IP2X-Fingerschutz: Berührungssicheres Design für Bedienersicherheit und Geräteschutz

    • DIN-Schienenmontage: Kompatibel mit 35-mm-DIN-Montageschienen für eine schnelle, werkzeuglose Montage

    • Umkehrbare Spulenanschlüsse: Die Spule kann entweder auf der Leitungs- oder der Lastseite angeschlossen werden und bietet somit flexible Verdrahtungsoptionen.

    • Übliches Zubehör: Alle 100-C-Größen verwenden gemeinsame Hilfskontakte, Zeitmodule und Steuermodule.

    • RoHS-konform: Hergestellt aus umweltfreundlichen Materialien

    Technische Spezifikationen



    KategorieSpezifikation
    HerstellerAllen-Bradley (Rockwell Automation)
    SerieBulletin 100-C IEC
    Bemessungsbetriebsstrom (AC-3, 400 V)60A
    Bemessungsbetriebsstrom (AC-1, 400 V)100 A
    Nennbetriebsleistung (AC-3, 400 V)32 kW
    Kontaktkonfiguration3NO (3 normalerweise offene Hauptkontakte)
    Spulenspannungsoptionen24 V DC, 110 V AC, 230 V AC usw. (variiert je nach Suffix)
    Nennspannung am KontaktBis zu 690 V Wechselstrom
    PS (3-phasig, 460 V)40 PS
    PS (3-phasig, 230 V)20 PS
    AnschlussartSchraubverbindungen
    Montage35-mm-DIN-Schiene oder Plattenmontage
    Abmessungen (B x H x T)Ca. 72 x 122 x 117 mm
    Betriebstemperatur-25 °C bis +60 °C
    Hilfskontakte0 NO / 0 NC (Basismodell)
    ZertifizierungenIEC 60947, UL508, CSA22.2, CE
    UrsprungslandSchweiz

    Teilenummern-Entschlüsselung

    Die Produktfamilie „100-C60*00“ stellt das Basismodell dar. Zusätzliche Suffixbuchstaben geben die Spulenspannung an:



    SuffixSpulenspannung
    C60D*0024 V DC (z. B. 100-C60DJ00)
    C60KF00230 V Wechselstrom, 50/60 Hz
    C60UT00240 V 50 Hz / 277 V 60 Hz
    C60DQ1012 V DC (mit 1 NO-Hilfsschalter)

    Das Suffix „00“ bedeutet keine eingebauten Hilfskontakte (0 NO / 0 NC) Zusätzliche Kontaktblöcke können separat über eine Front- oder Seitenmontage angebracht werden.

    Hauptkomponenten



    KomponenteFunktion
    SpuleDie Hauptkontakte werden durch eine Steuerspannung magnetisch geschlossen.
    Hauptkontakte (3Ö)3-polige Schaltung für 3-Phasen-Wechselstrommotorkreise
    HilfskontakteOptionale Zusatzkontakte für Statusrückmeldungen oder Verzahnungen
    ÜberspannungsunterdrückungEingebaut für Gleichstromspulenmodelle; schützt vor Spannungsspitzen

    Anwendungen

    Der Schütz 100-C60*00 findet breite Anwendung in der industriellen Automatisierung:



    IndustrieAnwendung
    HerstellungMotorstart/-stopp für Förderbänder, Pumpen, Ventilatoren, Kompressoren
    Heizung, Lüftung und KlimaanlageSteuerung großer Lüfter- und Kompressormotoren für Heizungs-, Lüftungs- und Klimaanlagen
    MaterialhandhabungAntriebssteuerungen für Hebezeuge, Kräne und Förderbänder
    WerkzeugmaschinenSpindelmotorsteuerung und Hilfseinrichtungen
    Wasser / AbwasserMotorsteuerungen der Pumpstation

    Typische Anwendungsfälle:



    • Direktstart (DOL) des Motors

    • Motorumkehr (mit zwei Schützkombinationen)

    • Transformatorschaltung

    • Beleuchtungs- und andere ohmsche Laststeuerung
