ABB Erregungssteuerungs- und Schutzmodul HIER454022R5 UN0809A-PV6 auf Lager

ABB Erregungssteuerungs- und Schutzmodul HIER454022R5 UN0809A-PV6 auf Lager

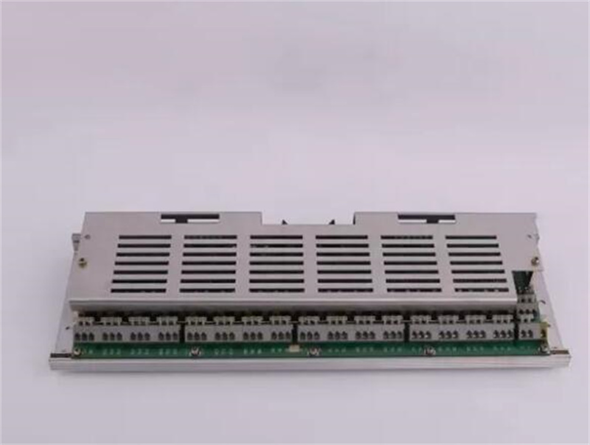

Der ABB HIER454022R5 UN0809A-PV6 ist ein kompakter automatischer Spannungsregler (AVR) aus der UNITROL® 1000-Serie, der für die Erregungsregelung von Synchrongeneratoren und -motoren bis zu 80 MVA ausgelegt ist. Es bietet eine stabile und zuverlässige Spannungsregelung auch in rauen Industrieumgebungen und verfügt über vollständig konfigurierbare Ein-/Ausgänge, Ethernet-basierte Feldbuskommunikation und ein intuitives Inbetriebnahmetool. Das Gerät ist Teil des weltweit anerkannten Erregersystem-Portfolios von ABB und bietet eine hohe Rentabilität für Anwendungen in der Stromerzeugung, die von Diesel- und Gasmotoren bis hin zu Wasserkraft- und Dampfturbinen reichen.

  • Artikelnummer :

    HIER454022R5

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    Sweden

  • Lieferzeit :

    3-5days

  • Gewicht :

    3kg

  • Produktdetails

    Allgemeine Informationen



    AttributSpezifikation
    ProdukttypAutomatischer Spannungsregler (AVR)
    BestellnummerHIER454022R5
    TeilmodellUN0809A-PV6
    SerieABB UNITROL® 1000
    AnwendungErregungsregelung für Synchrongeneratoren/-motoren

    Hauptmerkmale



    BesonderheitBeschreibung
    Erregerstrom (UNITROL 1010/1020)Bis zu 10 A kontinuierlich (1010), 20 A kontinuierlich (1020)
    Erregerstrom (mit PM40)Bis zu 40 A kontinuierlich
    SteuerungsprozessorenSeparate Prozessoren für Kommunikation und Steuerung gewährleisten einen zuverlässigen Betrieb.
    KommunikationsanschlüsseEthernet (Modbus TCP), USB, RS485 (Modbus RTU), CAN
    E/A-KonfigurationVollständig konfigurierbare analoge und digitale Ein-/Ausgänge; ±10V analoge Ein-/Ausgänge (3 Eingänge, 2 Ausgänge)
    AusgabetechnologieBewährte IGBT-Technologie, ermöglicht Wechsel- und/oder Gleichspannungseingänge
    Betriebstemperatur-40 °C bis +70 °C
    UmweltschutzRobuste mechanische Konstruktion mit massiver Aluminium-Grundplatte; geeignet für Umgebungen mit starken Vibrationen und hohen Anforderungen
    InbetriebnahmetoolPC-basiertes CMT 1000 mit USB-/Ethernet-Anschluss; das Gerät kann auch ohne Eingangsleistung über USB mit Strom versorgt werden



    Empfohlene Alternativmodelle



    ModellnummerBeschreibungHauptunterschiede
    3BHE035301R0003 (UNITROL 1010-0003 BASIC)Kompakter AVR, 10A ErregerstromGleiche Bauform wie 1020; unterstützt das BASIC-Softwarepaket (AVR/FCR/PF/VAR-Regelung, Modbus TCP, Überwachung rotierender Dioden)
    3BHE030579R0006 (UNITROL 1020-0006 VOLLSTÄNDIG)Standard-AVR, 20A ErregerstromHöhere Ausgabekapazität; das vollständige Softwarepaket bietet Synchronisierungsfunktionen, Ereignisprotokollierung und Datenaufzeichnung.
    3BHE015411R0001 (UNITROL 1000-PM40)Leistungsmodul (extern)Erhöht den Erregerausgangsstrom des UNITROL 1020 auf 40 A Dauerstrom / 80 A Spitzenstrom
    UN0808A-PV1 (HIER449840R1)Ähnliches AVR-ModulGleiche UNITROL 1000 Plattform; spezifische Variante für andere Anwendungen
    UN0806B-P V1 (HIER460247R1)SteuerkarteGeringere Ausgangsleistung; Steuerkartenformat anstelle eines vollständigen AVR

    Häufig gestellte Fragen

    1: Was ist die Hauptfunktion des Moduls UN0809A-PV6?

    A: Es handelt sich um einen automatischen Spannungsregler (AVR), der den Erregerstrom von Synchrongeneratoren oder -motoren steuert und so auch bei variierenden Lastbedingungen eine stabile Ausgangsspannung aufrechterhält.

    2: Welcher maximale Erregerstrom wird unterstützt?

    A: Je nach UNITROL 1000 Modell: UNITROL 1010 unterstützt bis zu 10 A Dauerstrom (maximal 20 A), UNITROL 1020 unterstützt bis zu 20 A Dauerstrom (maximal 40 A) und mit dem Leistungsmodul PM40 bis zu 40 A Dauerstrom (maximal 80 A).

    3: Kann dieses Modul auch unter rauen Umgebungsbedingungen eingesetzt werden?

    A: Ja, die UNITROL 1000-Serie ist für raue Industrieumgebungen konzipiert. Sie arbeitet in einem Temperaturbereich von -40 °C bis +70 °C, zeichnet sich durch eine robuste mechanische Konstruktion mit massiver Aluminium-Grundplatte für Anwendungen mit starken Vibrationen aus und nutzt IGBT-Technologie mit hoher EMV-Störfestigkeit.

    4: Welche Kommunikationsprotokolle unterstützt das Modul?

    A: Das Modul unterstützt Ethernet (Modbus TCP), USB für die Inbetriebnahme, RS485 (Modbus RTU) und eine CAN-Schnittstelle für die Kommunikation zwischen UNITROL-Geräten oder den Anschluss von Leistungsmodulen.

    5: Entspricht dieses Modul den Anforderungen des Rastercodes?

    A: Ja, die AVRs der UNITROL 1000-Serie sind nach deutschen Netzanschlussbedingungen zertifiziert und verfügen über verifizierte Simulationsmodelle zur Analyse dynamischer Netzfehler (FRT). Ein optionaler integrierter Netzstabilisator (PSS) ist ebenfalls erhältlich.
