ABB SDCS-CON-4 Control Board 3ADT313900R1501 DCS800
ABB SDCS-CON-4 DC speed control for rolling mills and coilers.

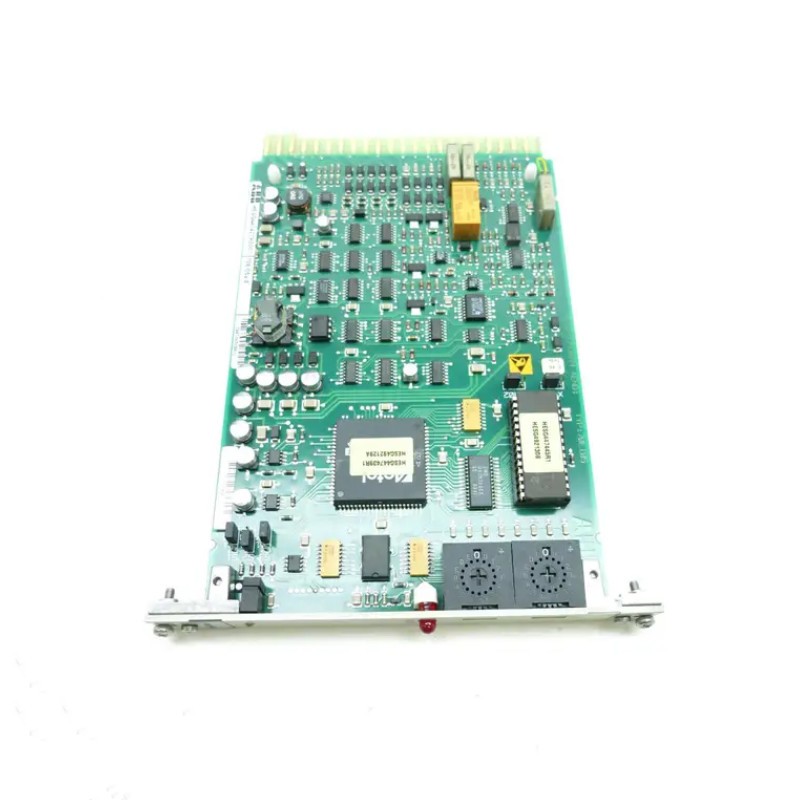

ABB SDCS-CON-4 3ADT313900R1501 Steuerplatine

Der ABB SDCS-CON-4 (3ADT313900R1501) ist die Hauptsteuerplatine und das "digitale Gehirn" des ABB DCS800-Serie Gleichstromantriebe Es ist verantwortlich für die Ausführung von Steuerungsalgorithmen, die Verwaltung der Kommunikation, die Erzeugung von PWM-Impulsen für die Thyristorbrücke und den umfassenden Antriebsschutz.Als Steuerungsplattform der vierten Generation bietet sie präzise Motorsteuerung und dynamisches Ansprechverhalten für Anwendungen von 10 kW bis hin zu Anlagen im Multi-Megawatt-Bereich.

  • Artikelnummer :

    SDCS-CON-4

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    Sweden

  • Verschiffungshafen :

    Wuhan, Hubei, China

  • Lieferzeit :

    3-5 days

  • Gewicht :

    0.5kg

  • Produktbeschreibung

    ABB SDCS-CON-4 3ADT313900R1501 Steuerplatine



    Hauptsteuerplatine für DCS800-Gleichstromantriebe

    ModellnummerSDCS-CON-4 3ADT313900R1501
    HerkunftsortSchweden
    Abmessungen/Gewicht9,6 x 11,9 x 5,4 cm / 0,2 kg
    ZustandNeu und Original
    Garantie1 Jahr
    VersandbedingungenDHL, FedEx, TNT, EMS, UPS
    ZahlungTT / Western Union
    Lieferzeit3-5 Tage
    Service24-Stunden-Online-Service

    TB840A 3BSE037760R1

    Hauptmerkmale und Vorteile

    • Kernsteuerung für DCS800-Antriebe: Dient als zentrale Verarbeitungseinheit für die DCS800-Serie und steuert Drehzahl-, Drehmoment-, Spannungs- und Stromregelung.

    • Hochleistungsfähiger 32-Bit-Prozessor: Ausgestattet mit einem ARM9- oder 32-Bit-Mikroprozessor in Industriequalität für eine schnelle, präzise Steuerung mit einem Steuerzyklus von ≤50 μs

    • Umfangreiche On-Board-I/O-Schnittstellen: Verfügt über 8 digitale Eingänge, 8 digitale Ausgänge, 4 analoge Eingänge und 4 analoge Ausgänge, wodurch der Bedarf an zusätzlichen E/A-Modulen reduziert wird.

    • Mehrere Kommunikationsprotokolle: Unterstützt Profibus DP, Modbus RTU (RS-232/RS-485), Ethernet und optional Ethernet/IP über Erweiterungsmodule für die nahtlose Integration mit SPS-, DCS- und SCADA-Systemen.

    • Hochpräzise Steuerung: Bietet eine Drehzahlregelung von ±0,01% und <10 ms Drehmoment-Ansprechzeit, ideal für Hochleistungsanwendungen wie Stahlwalzwerke und Papiermaschinen

    • Wechselbare Speicherkarte: Behält Firmware, Anwendungsmakros und Motorparameter bei; um eine erneute Inbetriebnahme während der Wartung zu vermeiden, kann die Speicherkarte einfach in eine Ersatzplatine eingesetzt werden.

    • Umfassender Schutz: Eingebauter Schutz gegen Überstrom, Überspannung, Unterspannung, Übertemperatur, Blockierung, Phasenausfall, Überlastung und Kommunikationsverlust

    • Hot-Swap-Verbot: Darf nur nach vollständiger Stromunterbrechung installiert und entfernt werden, um Schäden zu vermeiden; antistatische Vorsichtsmaßnahmen erforderlich.

    Technische Spezifikationen



    KategorieSpezifikation
    HerstellerABB
    ModellnummerSDCS-CON-4
    Teilenummer3ADT313900R1501
    ProdukttypHauptsteuerplatine
    Kompatible SystemeABB DCS800 Serie Gleichstromantriebe
    ProzessorARM9 32-Bit- oder 32-Bit-Gleitkomma-Mikroprozessor
    Erinnerung128 MB SDRAM, nichtflüchtiger Programmspeicher
    Stromversorgung24 V DC ±20% (bereitgestellt von SDCS-POW-4)
    StromverbrauchTypischerweise ca. 10–15 W.
    Digitale Eingänge8 Kanäle, galvanisch getrennt durch Optokoppler, 24–48 V DC
    Digitale Ausgänge8 Transistor-Ausgangskanäle
    Analogeingänge4 Differenzeingänge (±10 V, 0–20 mA, 4–20 mA konfigurierbar)
    Analogausgänge4 Ausgänge
    KommunikationsschnittstellenProfibus DP, Modbus RTU (RS-232/RS-485), Ethernet
    SteuermodiDrehzahl-, Drehmoment-, Spannungs- und Stromregelung; PID-Regler, dualer geschlossener Regelkreis (Strom/Drehzahl)
    Regelzyklus≤50 μs
    AbtastfrequenzStrom/Spannung ≥20 kHz
    Encoder-SchnittstelleEingang für Inkrementalgeber (A/B/Z), Resolver oder Tachometer
    Betriebstemperatur0 °C bis +55 °C
    Lagertemperatur-40 °C bis +85 °C
    SchutzklasseIP20
    GewichtCa. 0,38–1,0 kg je nach Konfiguration
    ZertifizierungenCE, UL, cUL, erfüllt IEC 61800-3
    UrsprungslandFinnland / Schweden

    Industrielle Anwendungen

    Die SDCS-CON-4-Platine zeichnet sich durch ihre hervorragende Eignung für anspruchsvolle Anwendungen aus, die eine präzise Gleichstrommotorsteuerung mit hoher Zuverlässigkeit erfordern. :



    IndustrieAnwendung
    Stahl & MetallurgieHauptantriebssteuerung für reversierende Kaltwalzwerke (±0,1 % Drehzahlregelung), Wickel-, Abwickel- und Walzenantriebe
    Papier & ZellstoffAbschnittsantriebskoordination in mehrteiligen Papiermaschinen, Aufrechterhaltung der Spannungsregelung über Walzen, Pressenabschnitte und Trocknerabschnitte
    Gummi & KunststoffeSteuerung großer Innenmischer (Banbury-Mischer) und Hochleistungsextruder während der ersten Rohmaterialmischung
    BergbauFördertrommelsteuerung für Bergwerksschächte mit Vierquadrantenbetrieb und regenerativer Bremse
    Öl und GasZugvorrichtungen, Schlammpumpen und Drehtischsteuerung an Bohranlagen
    MarineBugstrahlruder- und Windensteuerung auf Offshore-Schiffen
    ZementSteuerung des Hauptantriebsmotors eines Drehrohrofens unter kontinuierlichen Bedingungen mit niedriger Drehzahl und hoher Reibung

    Systemarchitektur und Konfiguration

    Integration

    Die SDCS-CON-4-Platine wird in einen dedizierten Steckplatz im Gehäuse des DCS800-Antriebs installiert und über eine Hochgeschwindigkeits-Rückwandplatine mit der Stromversorgungsschnittstellenplatine (SDCS-PIN-4) und Feldbusadaptern verbunden. Es kommuniziert mit Gate-Treiberschaltungen, Stromsensoren und Hilfsstromversorgungen, um die Feldanregung und die Ankersteuerung zu koordinieren. .

    Konfiguration

    Die Parameterkonfiguration erfolgt über ABB. DriveWindow 2 Software mit geführten Assistenten zur Motoridentifizierung, PID-Regleroptimierung und I/O-Zuordnung Die Platine unterstützt automatische Optimierungsroutinen, die die Induktivität, den Widerstand und die Trägheit des Motors messen, um die Verstärkung des Regelkreises automatisch zu optimieren. .

    Multi-Drive-Koordination

    Für vernetzte Anlagen unterstützt die Platine die Koordination mehrerer Antriebe über PROFIBUS DP V1 und ermöglicht so Master-Follower-Konfigurationen für synchronisierte Streckenantriebe oder elektronische Wellensteuerung. .

    WICHTIG: DCS500/DCS600-Kompatibilität

    Bitte prüfen Sie vor der Bestellung die Kompatibilität. Einige Quellen geben an, dass diese Platine auch in Antrieben der Serien DCS500 und DCS600 verwendet wird, während andere sie nur für den DCS800 angeben. Bitte bestätigen Sie vor dem Kauf Ihr Laufwerksmodell und die Firmware-Anforderungen. .

    Bestell- und Versandinformationen



    DetailInformation
    ZustandNeu & Original
    LagerstatusAuf Lager
    Garantie12 Monate
    VersandSchneller Versand nach Auftragsbestätigung
